13. SINALIZAÇÕES EM PROGRAMAÇÃO
O TRONIC ASSINALA ATRAVÉS DO MOVIMENTO DO ESTORE O ESTADO DE PROGRAMAÇÃO
O TRONIC ESTÁ A AGUARDAR PARA
MEMORIZAR UM NOVO RADIOCOMANDO OU
PARA INVERTER O SENTIDO DE MARCHA
O TRONIC ASSINALA QUE OCORREU A INVERSÃO
DO SENTIDO DE MARCHA
(INSTALAÇÃO À ESQUERDA)
O TRONIC ASSINALA QUE OCORREU O
CANCELAMENTO DE TODOS OS CÓDIGOS DOS
RADIOCOMANDOS
MARRONE
GRIGIO
NERO
GIALLO/VERDE
A
NTENNA
N
ERO
CAVI B.T. 24Vdc
NEUTRO
FASE
DISPOSITIVO ONNIPOLARE
"
PB"
PULSANTE ESTERNO
DI COMANDO 24Vdc
ANEMOMETRO
"WINDY"
R
OSSO
BIANCO
GRIGIO
MARRONE
GIALLO/VERDE
FIG.6
10. ADVERTNCIAS PARA A INSTALAÇÃO
•O Tronic deve ser instalado somente por pessoal qualificado;
•
O instalador deve cuidar da proteção do dispositivo através de um interruptor magneto-tér
mico diferencial (com separação entre os contactos de pelo menos 3 mm) que garanta a di-
v
isão omnipolar da rede eléctrica em caso de avaria.
• A cablagem fornecida junto com o dispositivo deve ser substituída, em caso de avaria, pelo cstruc-
tor ou por pessoal qualificado.
11. CARACTERISTICAS TÉCNICAS
Alimentação: 230 V a.c.
Capacidade contactos relè: 10 A
Sensibilidade receptor: -105 dBm per S/N = 17 dB com modulação portadora 100%
Alimentação botão externo: 24 V d.c.
Tempo de trabalho do motor: 120 s; o Tronic interrompe o movimento do motoreductor após cerca de
120 s de funcionamento contínuo, isso para proteger o motor contra o super-aquecimento devido, por
exemplo a um mau funcionamento de paragem.
TRONIC está em conformidade com a diretriz 99/05 e que foram aplicadas as regulamentações
indicadas na tabela:
Segurança eléctrica Compatibilidade Uso eficaz
electromagnética do espectro
EN 60335-1 ETS 300 683 EN 300 220-3

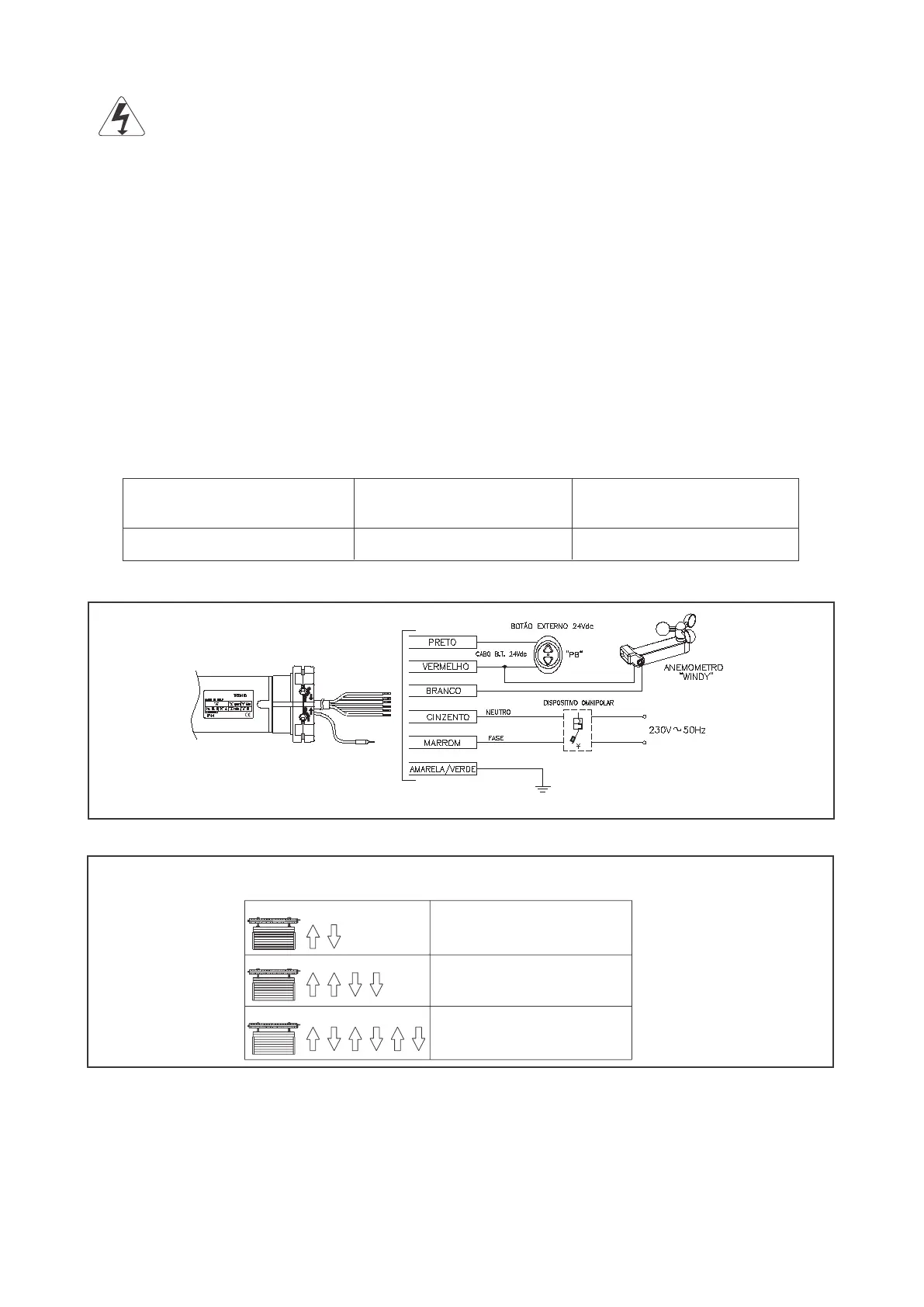

12. ESQUEMA DAS LIGAÇÕES ELÉCTRICAS
ANEMÕMETRO
