Acson WM07G - Collegamenti Elettrici

4-6
COMP
N2
OF
4WV
N1
L
COMP
OF
4WV
N
COMP
N2
COMP
N
N1
L
Modello 07 / 09 / 10 / 15 20 / 25
Voltaggi ammessi**
220V-240V / 1Ph / 50Hz +
!
o 208V-230V / 1Ph / 60Hz+
!
Dimensioni del cavo di alimentazione* mm
2
1,5 2,5
Numero di fili 33
Dimensioni del cavo di interconnessione* mm
2
1,5 2,5
Numero di fili 33
Fusibili consigliati A 15 20
Modello 07 / 09 / 10 / 15 20 / 25
Voltaggi ammessi**
220V-240V / 1Ph / 50Hz +
!
o 208V-230V / 1Ph / 60Hz+
!
Dimensioni del cavo di alimentazione* mm
2
1,5 2,5
Numero di fili 33
Dimensioni del cavo di interconnessione* mm
2
1,5 2,5
Numero di fili 55
Fusibili consigliati A 15 20

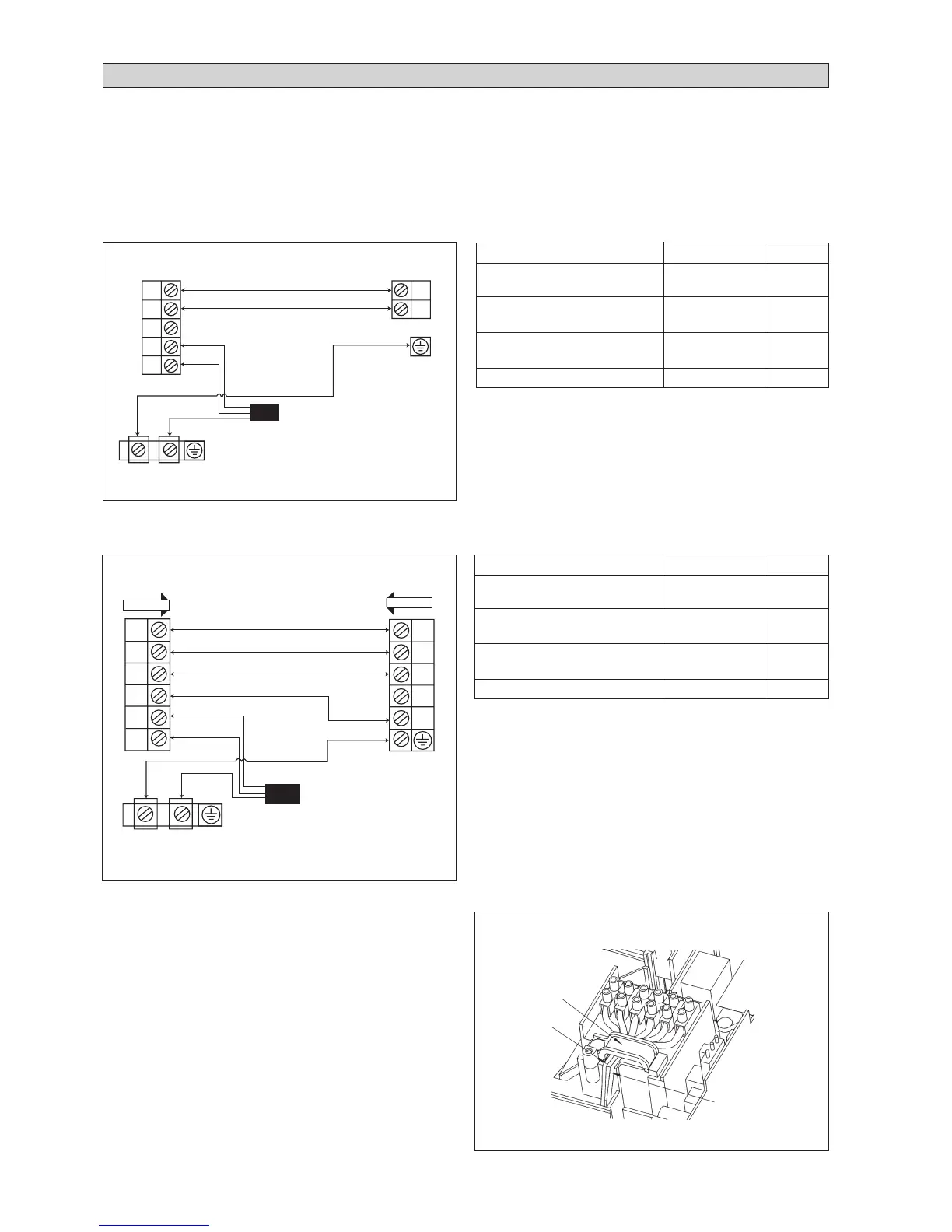

COLLEGAMENTI ELETTRICI
IMPORTANTE : * I valori sopra indicati hanno solo un carattere indicativo. Devono quindi essere verificati e scelti in modo
da rispondere alle leggi vigenti e ai regolamenti locali. Inoltre, dipendono pure dal tipo di impianto e dai
conduttori utilizzati.
** L’appropriato intervallo di tensione deve essere confrontato con i dati della targa dell’apparecchio. ETL
unità elencata è soltanto applicabile ad alimentazione di 60Hz esclusivamente.
!
Nell’impianto elettrico esistente sono
necessari un interruttore bipolare con
contatti separati da almeno 3mm e un
fusibile/interruttore automatico.
Morsettiera Dell’
Unità Esterna
Morsettiera
Dell’Unità
Interna
Cavo Di Alimentazione
Cavo Di Connessione (8m) Sonda
Batteria Esterna
Pompa Di Calore (Monofase)
Morsettiera
Dell’Unità Esterna
Morsettiera
Dell’Unità Interna
Nell’impianto elettrico esistente sono
necessari un interruttore bipolare con
contatti separati da almeno 3mm e un
fusibile/interruttore automatico.
!
Cavo Di Alimentazione
Solo freddo (Monofase)
• Tutti i fili devono essere collegati saldamente.
• I fili non devono toccare né i condotti del refrigerante, ne il
compressore né gli organi rotanti del motore del ventilatore.
• I fili di collegamento tra l’unità esterna e quella interna
devoso essere fissati alla morsettiera come indicato nella
figura.
• Il cavo di alimentazione deve equivalere ad un minimo di
H05RN-F (245IEC57).
Morsa Elettrica
Cavo
Collegameno
Cavo Di
Alimentazione
