20
ActronConnect Installation & Commissioning Guide - Website
Doc. No.9590-1001 Version No.3.0 150901C

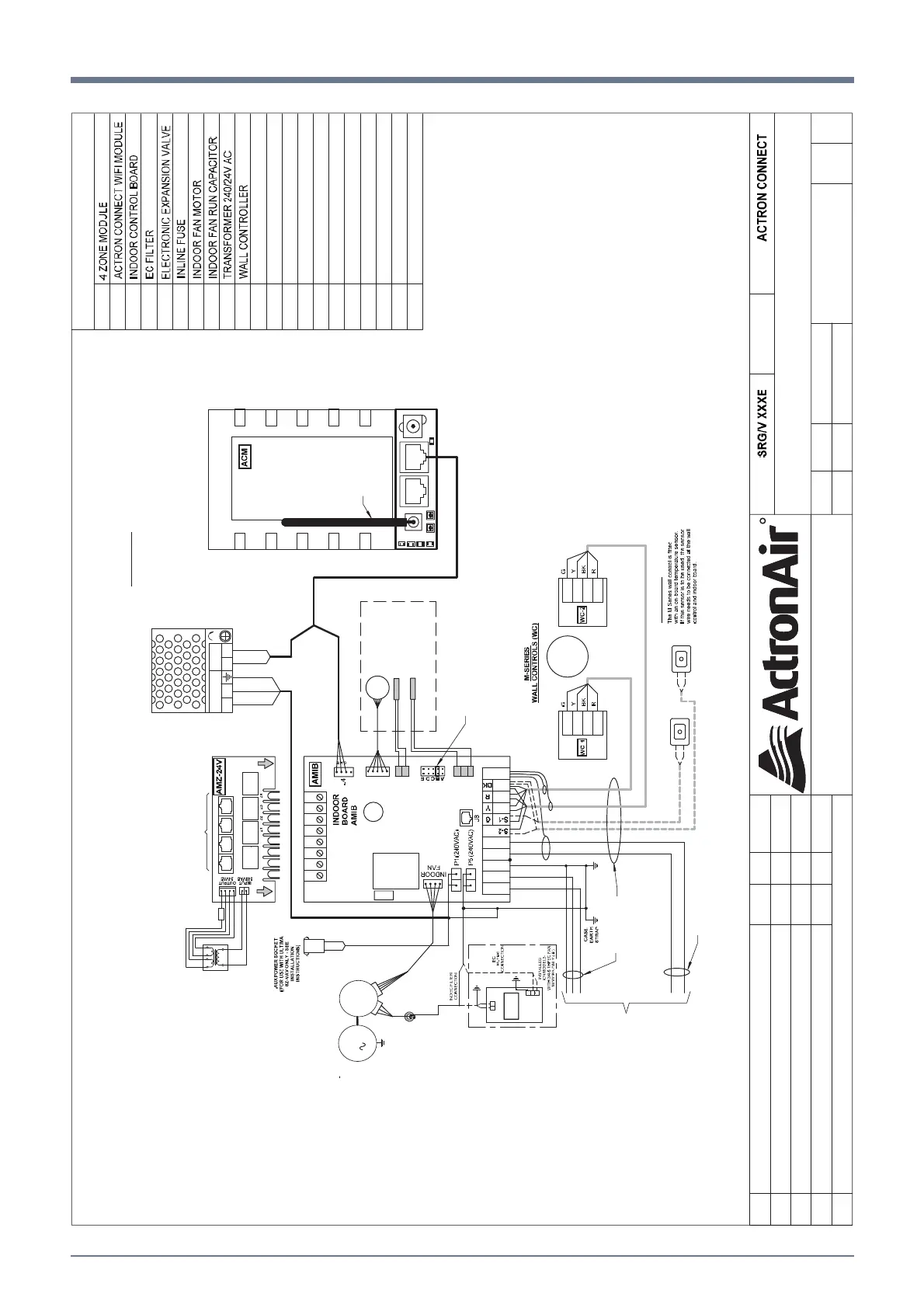

WIRING DIAGRAM
R
This drawing remains the intellectual property of Actron Engineering
Pty Ltd. Reproduction, modification and/or distribution are prohibited
without written consent.
Revision
Description:
Drawing No:
B
WD0903
Rev.
Description
Date
By
PCR
ORIGINAL
A4
Size:
Base
Model No:
Variation:
Variation Code:
A
SRG/V EVAPORATOR WITH EC FAN MOTOR
& OPTIONAL ACM WIFI MODULE & POWER SUPPLY
IMPORTANT:
DO NOT MOUNT WIFI MODULE
DIRECTLY ON EVAPORATOR UNIT
- FOR OPTIMUM PERFORMANCE OF
WIFI SIGNAL MOUNT 1 METRE AWAY
& NOT ABOVE EVAPORATOR
- MOUNT MINIMUM 1 METRE BELOW
ROOF
WIFI
MODULE
3G
LPW WIFI ETH
E2
RST
MODE
ETH
AC
PWR
P1
OPTIONAL
SENSOR 1
OPTIONAL
SENSOR 2
EXV
NEUT ACT RLY
SCRN
COM
PWR
KEY
COM
DATA
EARTH
NEUT
ACT
INDOOR
COIL OUT
SENSOR
INDOOR
COIL IN
SENSOR
EXV
IF-1
1 EC
EC CONTROL
ECM
CONTROL
MODULE
ZONE 1
ZONE 2 ZONE 3
ZONE 4
FIELD WIRING BY
INSTALLER
FIELD WIRING FOR M-SERIES
CONTROLS ONLY
2A
TX
20VA
SEE JUMPER PIN POSITION
TABLES ON UNIT WIRING DIAGRAM
FOR CORRECT POSITION
SENSOR WIRING
FIELD WIRING BY INSTALLER -
CABLE MUST BE 2 CORE SHIELDED CABLE WITH SHIELD WIRE
CONNECTED TO THE SCREEN / COMMON TERMINAL
(EITHER 2C 14/0.20 SHIELDED OR 2C TWISTED PAIR 7/0.30 SHIELDED CABLE ACCEPTABLE)
TO OUTDOOR UNIT
INDOOR FAN (IF)
INTERNAL AUTO RESET
OVERLOAD PROTECTION
FERRITE
F1
RJ45 SOCKETS FOR ACTRON AIR
CAT5E ZONE CABLES
EMC-1
E
N
A
N
A
IF FITTED
(DEPENDANT ON
MODEL VARIANTS)
POWER
COM
KEY
SENSOR
DO NOT
CONNECT
SCREEN
AT WALL
CONTROL
SCREEN
WIRES
POWER
COM
KEY
SENSOR
BROWN
BLUE
ANTENNA
+V
-V
N
A
AC IN
DC OUT
ADJ
ACM POWER SUPPLY
(240VAC - 12VDC 1.3A)
BROWN
BLUE
GREEN / YELLOW
BRN / WHITE (GREEN)
BROWN
LEGEND
AMIB
ACM
EXV
IF
IFRC
TX
WC
EMC
F
AMZ-24V
02-07-2013MH
Drawn:
Date:
Approved:
MJH
Date:
05-11-2013
B
LAYOUT CHANGES, ADDED SRV DETAILS
05-11-13
MJH
N/A
IMPORTANT :
DO NOT MOUNT ACM DIRECTLY ON INDOOR UNIT.
- FOR OPTIMUM PERFORMANCE OF Wi-Fi SIGNAL
MOUNT 1 METRE AWAY (OR GREATER) AND
NOT ABOVE THE INDOOR UNIT.
- MOUNT MINIMUM 0.5 METRE BELOW ROOF LINE.
