13. Status-LED, leuchtet blau, wenn der Monitor
eingeschaltet ist
14. Ein/Aus-Taste
15. Taste für Vorwärts / Erhöhen
16. Menütaste zum Anwählen des jeweiligen Ein-
stellmodus
17. Taste für Rückwärts / Verringern
18. 12 V Anschluss
19.
Orientierung beim Rückwärtsfahren
20.
MONTAGE
Montage des Rückfahrkamera-Systems
Achtung!
Aufgrund von verschiedenen technischen und
konstruktionsbedingten Fahrzeugarten ist diese
gültig und anwendbar.
Schritt 1: Nummernschild entfernen
Entfernen Sie zuerst das hintere Nummernschild
und, falls vorhanden, auch die Nummernschildhalte-
rung (siehe Bild 2).
181716151413
19 20
Bild 13
Bild 2
PRODUKTBESCHREI
BUNG
1
4
5
7
6
3
8 9 10
2
11 12

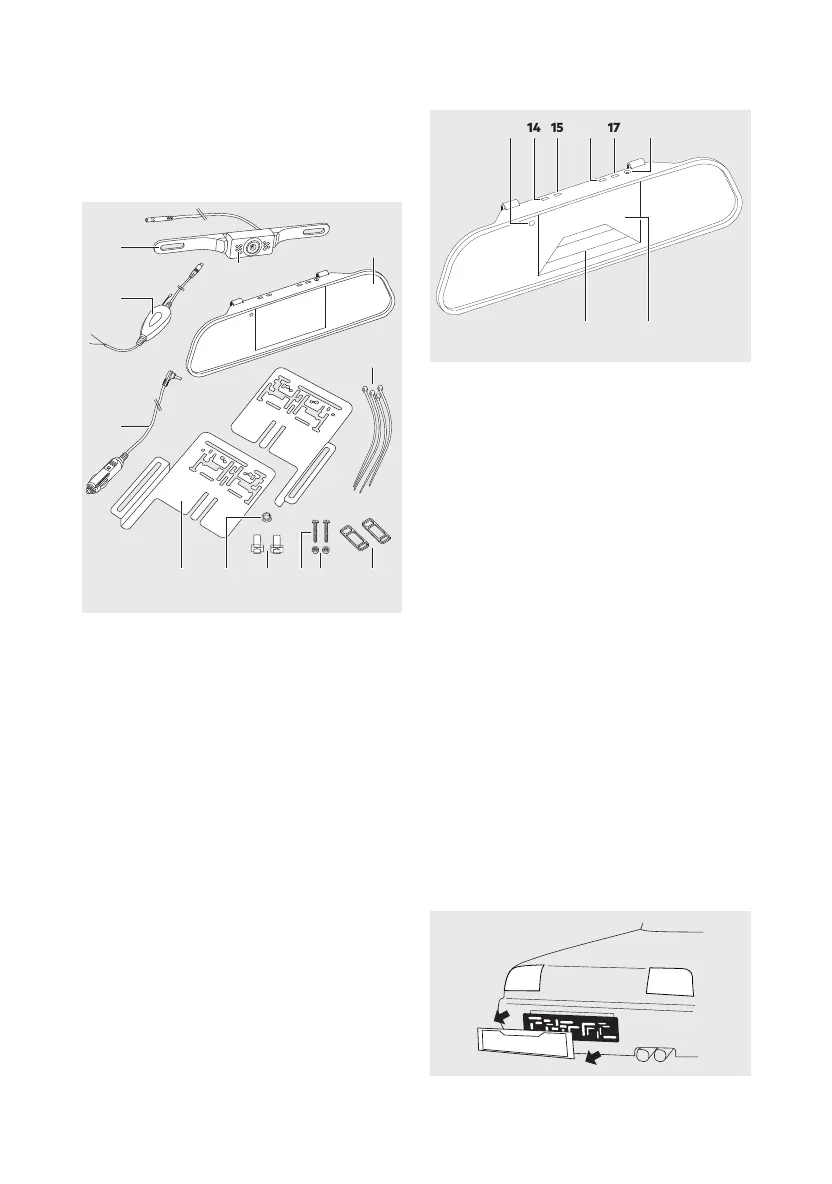

Bild 1
1. Rückfahrkamera mit Anschlusskabel und Stecker
zur Verbindung mit dem Sendegerät
2. Infrarot-LEDs
3. LCD-Monitor
4. Funktransmitter (Sendegerät) mit Anschluss-
kabel und Steckerbuchse zur Kamera, inklusive
Anschlusskabel mit einem roten und schwarzen
Kabel zum Anschluss des Transmitters an das
Rückfahrlicht
5. Monitorkabel mit 12 V Kfz-Stecker
6. Kabelbinder zur Befestigung des Sendegerätes
7. Montagehalterungen
8. Dichtring als Kantenschutz für die Bohrung zur
Kabeldurchführung
9. Klemmverbindungen zur Verbindung mit den
Kabeln des Rückfahrscheinwerfers
10. Gewindeschrauben zur Befestigung der Kamera
an den Montagehalterungen
11. Spannmuttern zur Befestigung der Gewinde-
schrauben
12. Befestigungsriemen für LCD-Monitor
