Chiudere il tappo di sicurezza del morsetto per cavo
(9).
Collegare ora il cavo da 12 V - (negativo) del veicolo
tramite il secondo morsetto per cavo (9) con il cavo
nero del trasmettitore come indicato nelle immagini
della batteria del veicolo.
Attenzione!
Se non si ha dimestichezza con le installazioni
uno di questi passi, chiedere consiglio ad esperti
nel settore delle installazioni. Sussiste il pericolo di
danni a cose e persone.
Passo 8: ssare il trasmettitore
Fissare il trasmettitore usando del materiale di
cavo. Far attenzione che nelle immediate vicinanze
del trasmettitore non si trovino utilizzatori elettrici,
in modo che la potenza d‘invio non venga limitata.
Fissare ora i cavi dislocati della videocamera e del
trasmettitore nell‘abitacolo con le fascette ferma
cavo (6). I cavi dislocati non devono condizionare il
funzionamento del veicolo!
Passo 9: vericare l‘alimentazione elettrica del
trasmettitore
Innanzitutto, tirare il freno a mano e controllare
che non sia inserita la marcia. In caso di auto con
accensione automatica, inserire la marcia „P” per il
blocco parcheggio. Portare l’accensione al livello II,
non avviare il motore! Accendere il monitor col tasto
inserendo la retromarcia verrà inviato un segnale al
monitor e sul monitor apparirà il campo visivo della
retromarcia.

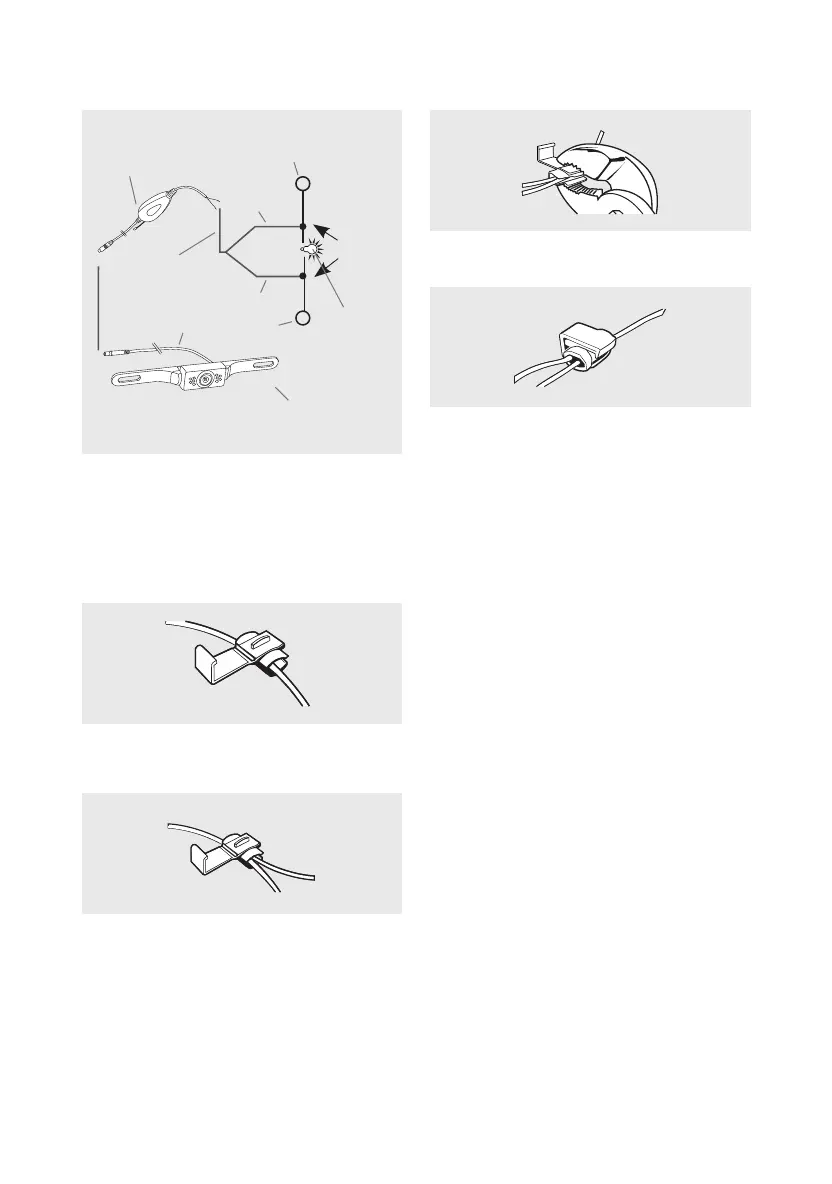

Immagine 10
Immagine 11
Per collegare il cavo alla luce di retromarcia utilizza-
re entrambi i morsetti (9) e seguire i seguenti passi
per collegare i rispettivi cavi.
Applicare il cavo da 12 V + (positivo) della luce di
retromarcia in posizione laterale nel raccordo a
morsetto (9) (vedi immagine 8).
Inserire il cavo rosso del trasmettitore in posizione
laterale nel raccordo a morsetto (9) (vedi immagine
9).
confezione) il contatto metallico fuoriuscente nel
morsetto per cavo (9). In questo modo vengono
uniti entrambi i cavi.
Trasmettitore
(dispositivo emittente)
Rosso
Terra
Nero
Luce di
retromarcia
Videoca-
mera
Cavo della
videocamera
Cavo di collega-
mento da 12 V
Luce di retromarcia
da 12 V DC
Morsetto
per cavi
Immagine 7
Immagine 8
Immagine 9
