37
PORTUGUÊS
Acessórios Incluídos e Inspecção para Vericar a Exis-
tência de Danos de Transporte
O aparelho é entregue com os seguintes componentes:
Auto-rádio (incluindo o painel frontal)
Cilindro (xo ao aparelho)
Estrutura (xa ao aparelho)
Faixa de montagem (incl. materiais de xação)
Chave de instalação (2x)
Caixa para o painel frontal
Conector ISO com cabos (2x)
Adaptador da antena
Manual do Utilizador
INDICAÇÃO
Verique se tem os conteúdos todos e se existem
danos visíveis.
Se reparar em quaisquer danos de transporte, contac-
te imediatamente o seu distribuidor.
Eliminação dos Materiais de Embalagem
A embalagem protege o aparelho de danos de transporte.
Os materiais de embalagem são seleccionados de acordo
com aspectos amigos do ambiente e de eliminação e são
recicláveis.
A reciclagem dos materiais de embalagem
poupa matéria-prima e reduzem o desper-
cio. Elimine a embalagem de que não precisa
de acordo com os regulamentos locais.
INDICAÇÃO
Se possível, guarde a embalagem original durante o
período de duração da garantia, para poder embalar
correctamente o aparelho, em caso de reclamação
sob garantia.
Ligação
AVISO
Durante a instalação, podem ocorrer danos!
Caso possível, o aparelho deve ser instalado por uma
ocina especializado.
Se instalar você mesmo o aparelho, tenha em aten-
ção todas as instruções de instalação e ligação para
um funcionamento seguro e sem problemas.
ATENÇÃO
As ligações erradas podem danicar o aparelho.
Utilize os conectores ISO quando instala o aparelho.
Os adaptadores ISO especícos para o veículo estão
disponíveis em lojas especializadas de peças automó-
vel, caso seja necessário.

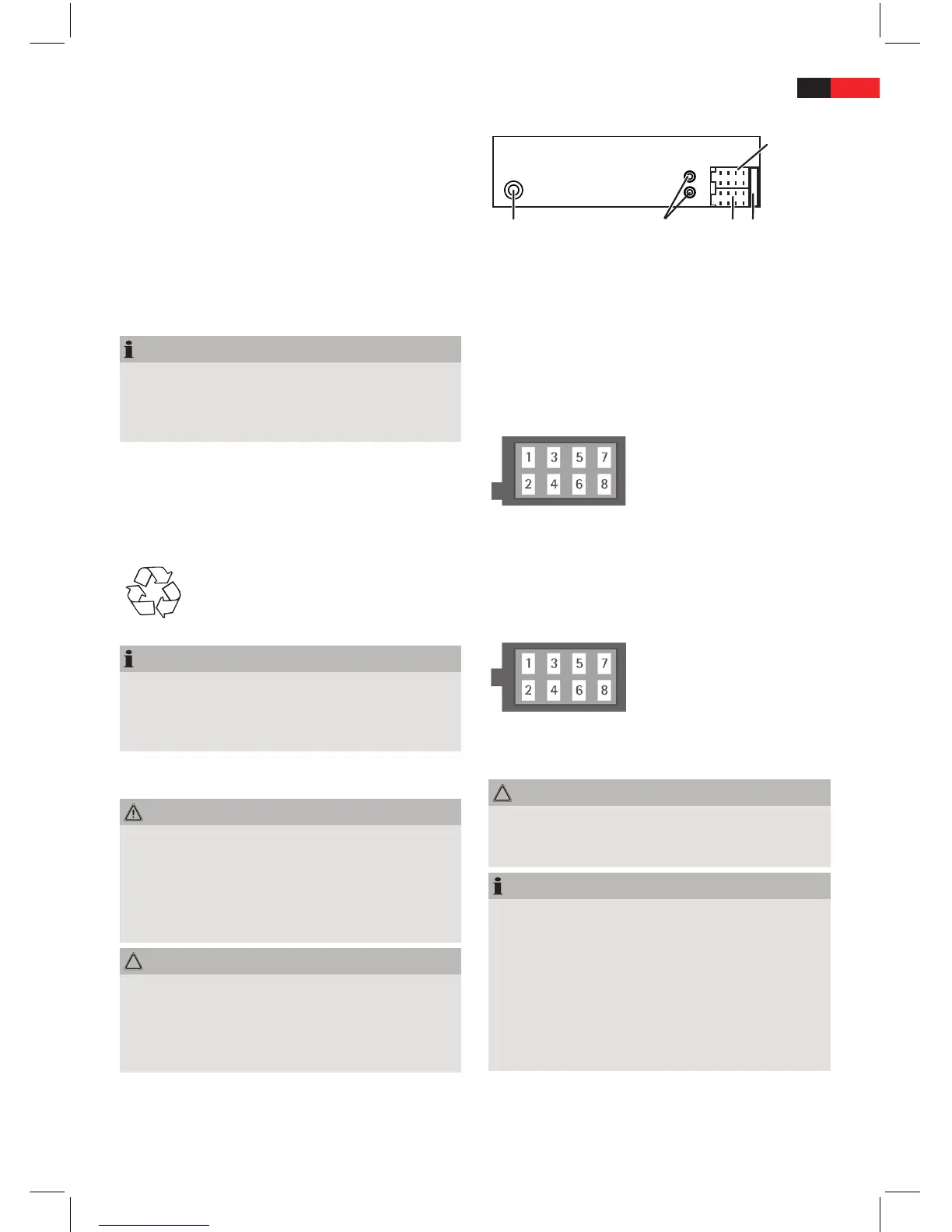

Ligações do Painel traseiro
A
C BDE
A Conector ISO B (colunas)
B Fusível plano do veículo (5 A)
C Conector ISO A (fonte de alimentação)
D LINE OUT:
Saída de áudio RCA L/R para amplicador
E Conector da antena
Ligação dos Terminais ISO
Conector ISO A 1 Não ligado
2 Não ligado
3 Não ligado
4 Contínuo positivo (memória)
5 Botão de tensão para antena
electrónica/motorizada ou
amplicador de alimentação
6 Não ligado
7 12 V (ACC)
8 TERRA
Conector ISO B
1 Coluna traseira direita +
2 Coluna traseira direita -
3 Coluna dianteira direita +
4 Coluna dianteira direita -
5 Coluna dianteira esquerda +
6 Coluna dianteira esquerda -
7 Coluna traseira esquerda +
8 Coluna traseira esquerda -
AVISO
Utilize os altifalantes com uma impedância de, pelo
menos, 4 Ohms.
Os cabos dos altifalantes devem assentar no chão.
INDICAÇÃO
Para ligar o aparelho a apenas duas colunas, utilize
apenas os cabos das colunas dianteiras.
Tenha atenção que o conector de memória da esta-
ção 4 deve estar ligado a contínuo positivo.
Em alguns modelos de veículos, a conguração nor-
mal para os conectores [4] e [7] (ISO A) está invertida.
Neste caso, a predenição da estação pode perder-
se. Para corrigir, inverta estas ligações 7 (ACC) e 4
(contínuo positivo).
