ITALIANO
Portata di consegna e controllo danni di trasporto
La portata di consegna standard di questa unità compren-
de i seguenti componenti:
Autoradio (compreso il pannello anteriore)
■
Inserto (allegato)
■
Montatura (allegato)
■
Pista di montaggio (materiali di ssaggio allegati)
■
Chiave di installazione (2x)
■
Custodia per pannello anteriore
■
Connettore ISO con cavi (2x)
■
Adattatore per antenna
■
Manuale utente
■
NOTA
Vericare che il contenuto sia completo e senza
►
danni visibili.
Nel caso doveste notare qualsiasi danno da trasporto,
►
siete pregati di contattare immediatamente il vostro
rivenditore.
Smaltimento dei materiali di imballaggio
L’imballaggio protegge l’apparecchio dai danni di traspor-
to. I materiali da imballaggio sono selezionati in modo
ecologico e smaltibile, e sono riciclabili.
Il riciclaggio dei materiali di imballaggio
permette di risparmiare sui materiali e ridurre
i riuti. Eettuare lo smaltimento dell’im-
ballaggio indesiderato secondo le normative
locali.
NOTA
Se possibile, conservare l’imballaggio originale
►
durante il periodo di garanzia per poter imballare
l’apparecchio adeguatamente in caso di reclamo in
garanzia.
Collegamento
AVVISO
Durante l’installazione possono esserci danni!
Se possibile, far installare l’unità presso un laborato-
►
rio specializzato.
Se si installa l’unità da soli, si prega di osservare tutte
►
le istruzioni di installazione e collegamento per un
funzionamento sicuro e libero da problemi.
ATTENZIONE
Errati collegamenti possono danneggiare l’unità.
Usare i connettori ISO dunrante l’installazione
►
dell’unità. Se necessario, gli adattatori ISO specici
per ogni veicolo sono disponibili presso il negozi
specializzati in accessori per auto.

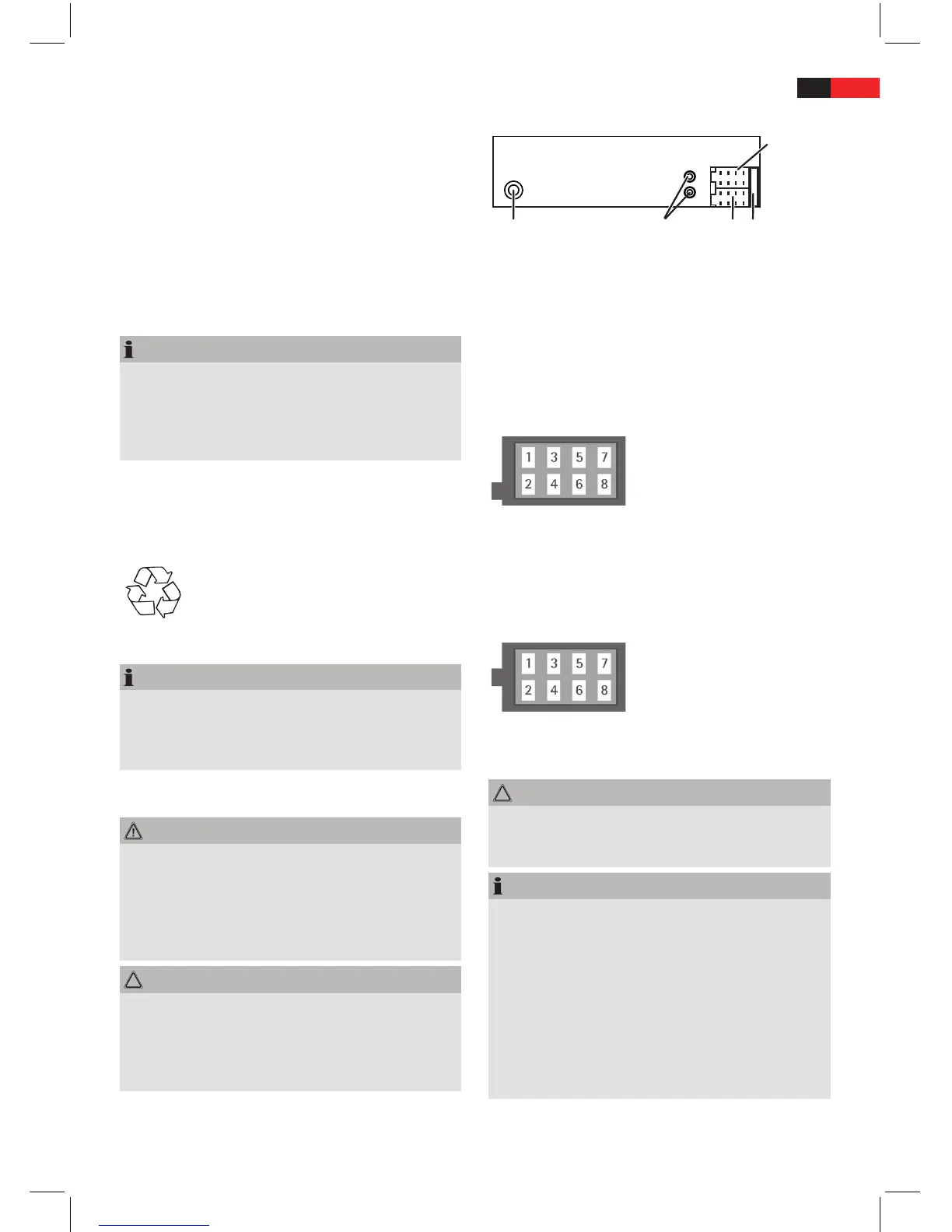

Collegamenti sul pannello posteriore
A
C BDE
A Connettore ISO B (casse)
B Fusibile piatto del veicolo (5 A)
C Connettore ISO A (alimentazione)
D LINE OUT:
Uscita audio RCA L/R per amplicatore
E Connettore antenna
Congurazione dei connettori ISO
Connettore ISO A 1 Non collegato
2 Non collegato
3 Non collegato
4 Plus continuo (memoria)
5 Voltaggio di controllo per
antenna elettrica/motore o
amplicatore di potenza
6 Non collegato
7 12 V (ACC)
8 GND
Connettore ISO B
1 Cassa posteriore destra +
2 Cassa posteriore destra -
3 Cassa anteriore destra +
4 Cassa anteriore destra -
5 Cassa anteriore sinistra +
6 Cassa anteriore sinistra -
7 Cassa posteriore sinistra +
8 Cassa posteriore sinistra -
ATTENZIONE
Utilizzare altoparlanti con un’impedenza di almeno
►
4 Ohm.
Il cablaggio degli altoparlanti deve essere a terra.
►
NOTA
Per collegare l’unità a due casse usare solo i cavi delle
►
casse anteriori.
Si prega di osservare che il connettore di memoria
►
delle stazioni 4 deve essere collegato al positivo
continuo.
In alcuni modelli di auto la congurazione standard
►
per i connettori [4] e [7] (ISO A) è invertita. In questo
caso la sta-zione preimpostata può andare persa. Per
rimediare, invertire questi collegamenti 7 (ACC) e 4
(positivo continuo).
