AER Compact 60/4 - Bedienungselemente und Anschlüsse; Frontseite

4

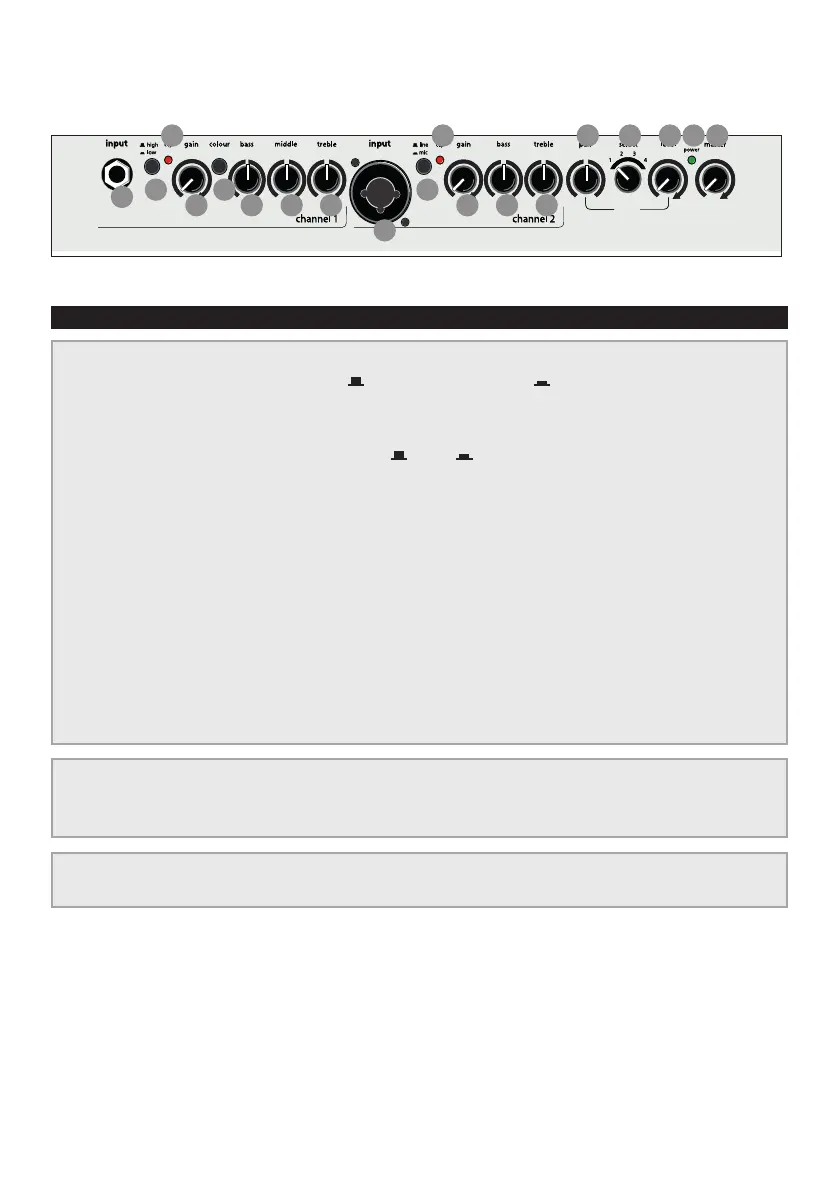

3. Bedienelemente und Anschlüsse
channels 1 + 2
e ects
mains & master
1) input (ch. 1) Eingang Kanal 1, Klinkenbuchse 6,35 mm, Instrumenten- oder Line-Eingang
2) high/low Abschwächer, high = Abschwächer aus, low = Abschwächer an
3) clip Übersteuerungsanzeige
4) gain Eingangspegel-Regler
5) colour Schalter Klangfarben lter = aus = ein
6) bass Basspegel-Regler
7) middle Mittenpegel-Regler
8) treble Höhenpegel-Regler
9) input (ch. 2) Eingang, Kanal 2, Kombibuchse für XLR oder Klinke (6,35 mm)
mit folgenden Anschlußmöglichkeiten:
• XLR-Stecker: Mikrofon, symmetrisch, mit 48 V Phantomspeisung
• Stereo-Klinkenstecker: Mikrofon, symmetrisch, ohne Phantomspeisung
• Mono-Klinkenstecker: Instrument, Line oder Mikrofon,
unsymmetrisch, ohne Phantomspeisung
10) line/mic Signalquellen-Wahlschalter der Kombibuchse: line (nur über
Klinkenstecker) für Instrumente (Tonabnehmer) und andere
line-Quellen, mic für Mikrofone
11) pan E ektverteilungs-Regler
12) select E ektauswahlschalter
13) level Pegel-Regler interner E ekt
14) power Betriebsanzeige
15) master Gesamtpegel-Regler (Lautstärke)
Compact 60 4 Compact 60 4
eects
1
2
3 3
4 4
5
6 67 8 8
9
10
11 12 13 14 15
3.1 Frontseite
