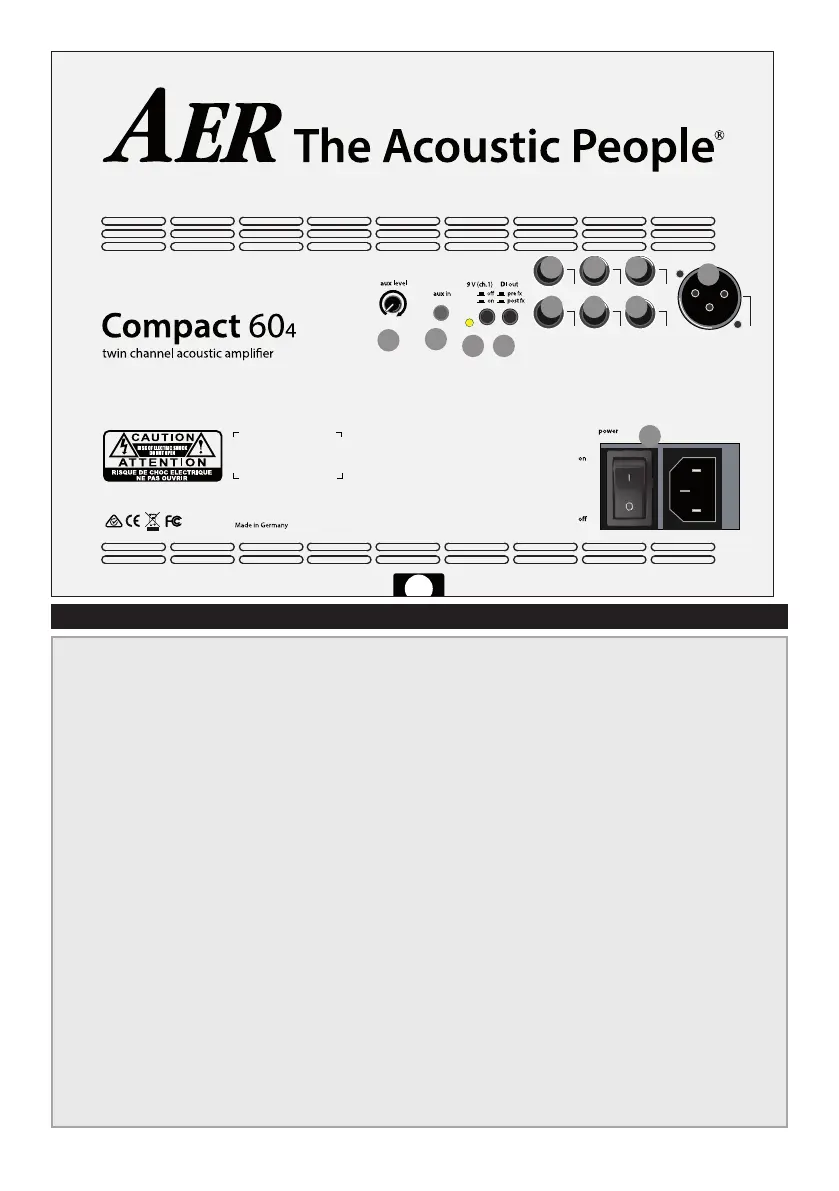

AER Compact 60/4 - Rückseite

5
head
phones
return
sendline out
footswitch DI-out
tuner
tip = int. fx
ring = ext. fx
on/o
1 = gnd
2 = pos
3 = neg
1
6
2
7
3 4
8
95
11
12
10
3.2 Rückseite
1) aux level
Pegeleinsteller für aux in
2) aux in
Aux-Eingang, 3,5-mm-Klinkenbuchse.
Zusatzeingang für allgemeine Quellen mit
Line-Pegel, z.B. CD-Spieler
Verwendbar mit Mono- oder
Stereo-Klinkenstecker 3,5 mm
3) 9 V (ch. 1)
Schaltet die 9-V-Phantomspeisung von
Kanal 1 ein (siehe 5.4).
4) DI out pre/post fx
Schaltet die E ekte (intern und extern)
auf den DI-out.
5) line out
Vorverstärkerausgang hinter master
und Klangregelung, mit E ekten
6) headphones
Kopfhörerausgang. Der Lautsprecher des Ver-
stärkers wird bei Verwendung dieser Buchse
abgeschaltet.
7) send
Ausgang für einen externen, parallelen
E ektweg (siehe 5.2) in Verbindung mit return
8) return
Eingang des externen, parallelen E ektwegs.
Auch allein als Zusatzeingang verwendbar.
9) tuner
Ausgang, vor master, für ein Stimmgerät.
10) footswitch
Anschlußbuchse für einen Doppel-Fußschalter
zum Ein- und Ausschalten des eingebauten bzw.
externen E ekts.
Stereo-Klinkenbuchse, Belegung:
Tip = Schalter für den eingebauten E ekt
Ring = Schalter für den externen E ekt
(send / return)
11) DI-out
Symmetrischer XLR-Ausgang, vor master,
schaltbar mit oder ohne E ekte
12) power
Netzschalter (ein/aus), kombiniert mit Geräte-
stecker (Typ IEC C14) und Fach für Netzsicherung
(siehe technische Daten).
