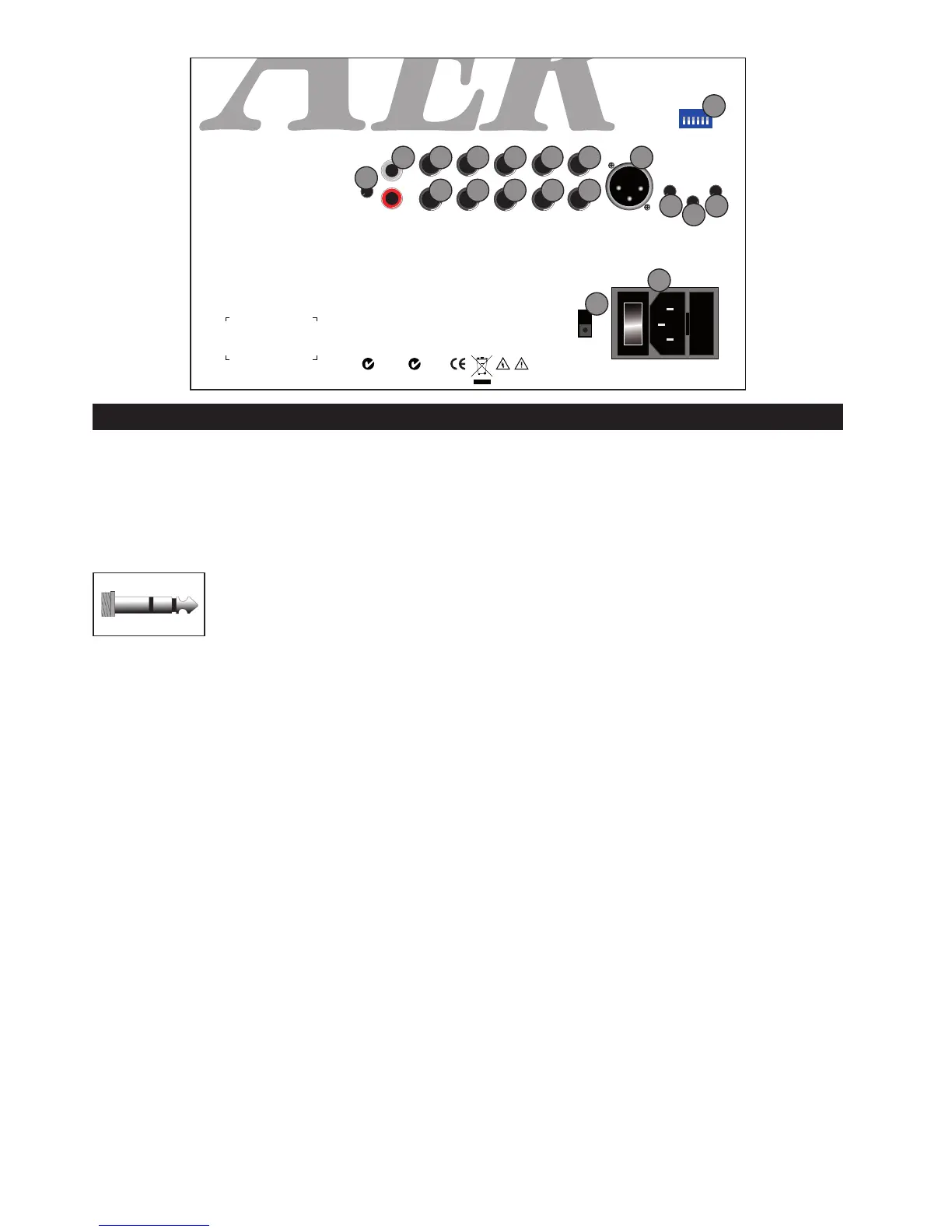

AER Compact Classic pro - Rückseite

5
1) aux level: Aux-Signalpegel-Regler
2) aux in: Stereo-Eingang für zusätzliche Signal-
quellen (z.B. CD-Spieler), Cinch/RCA-Buchse
(weiß = linker Kanal, rot = rechter Kanal)
3) phones: Stereokopfhörer-Anschlussbuchse
!!!
Achtung: Bitte verwenden Sie
ausschließlich Kopfhörer mit
Stereo-Klinkenstecker an dieser
Ausgangsbuchse!!!
4) tuner: Signalausgang (mono, -10 dbV)
pre master zum Anschluss eines Stimmgerätes
5) insert: Einschleifpunkt, 6,3 mm Stereo-Klinken-
stecker, Ausgang: Tip = Send, Eingang: Ring =
Return, zum seriellen Einschleifen von Eektge-
räten oder zum Verbinden von AER-Amps mit
Link-Funktion. (vgl. Seite 18)
6) line out: Signalausgang z.B. für aktive Zusatz-
box, 6,3 mm Mono-Klinken-Buchse, Summensi-
gnal mit Klangregelung und Eekt, post master
7)/8) L-out/R-out: Stereo-Ausgang mit Klangrege-
lung, Eekt, Stereo-Wiedergabe von ext. Eekt
und aux in, 6,3 mm Klinkenstecker, post master
9) send: Dieser Ausgang stellt die Verbindung
zum Input eines externen Eektgerätes her. Ge-
meinsam mit return bildet send einen Eekt-
einschleifweg. Der Eekt kann per Fußschalter
ein- oder ausgeschaltet werden.
10) return: Return als Teil des Eekteinschleifwe-
ges stellt den Signaleingang für ein externes
Eektgerät dar (vom Ausgang des Eektgerä-
tes). Der Eekt kann per Fußschalter ein- oder
ausgeschaltet werden. Return kann auch allein
als quasi Auxiliary-Signaleingang verwendet
werden (-10 dbV).
4.2 Rückseite
11) fs eect: Stereo-Anschlussbuchse für einen
Doppel-Fußschalter (tip = interner Eekt,
ring = externer Eekt an/aus).
12) fs mute: Stereo-Anschlussbuchse für einen
Doppel-Fußschalter, (tip = Stummschaltung
input 1, ring = Stummschaltung input 2).
13) DI-out: Signalausgang, symmetrisch,
XLR-female-Buchse, wahlweise mit/ohne
Klangregelung und Eekt, schaltbar über Wahl-
schalter (15), pre master
14) DI-level: Signalpegel-Regler für DI-out (13)
15) DI pre/post eect: Wahlschalter, schaltet
Klang-regelung und Eekt auf den DI-out (nicht
gedrückt = ohne / gedrückt = mit Klangrege-
lung und Eekten)
16) presence: Höhendämpfungs-Regler
17) Dip-Schalter: Vorwahlschalter input 1
(s. Abs. 7, Seite 9)
18) Spannungsumschalter (Option - nicht bei allen
CCompact Classic pro vorhanden): Der sicht-
bare Zahlenwert muss mit der Netzspannung
des Ortes (115/230 Volt) übereinstimmen!
19) power on: Ein-/Aus-Schalter mit Netzbuchse
und Sicherungshalter (s. Technische Daten:
Mains Fuse)
power on
aux
48 9 L M P P/M
Compact
professional
Classic
phones insert left out send fs eect
in
aux
level tuner line out right out return fs mute di-out di-level presence
di pre/post
eect
Caution: Risk of electric shock. Do not open! No user serviceable parts
inside. Refer servicing to qualied personnel. Made in Germany by AER.
N1646 Z494
230
230
1 2 3 4 5 6
ON
1
2
3
4 6 8
11
97
5
13
14 16
15
17
18
19
1210
