LEGENDA PER CIRCUITO FRIGORIFERO • CHILLER CIRCUIT LEGEND
AP = Pressostato di alta • High pressure switch
BP = Pressostato di bassa • Low pressure switch
CN = Condensatore • Heat exchanger (air side)
CP = Compressore • Compressor
CPCE = Valvola capacitiva • Capacity regulator
DES = Desurriscaldatore • Desuperheater
EV = Evaporatore • Heat exchanger (water side)
FD = Filtro deidratatore • Dehumidifier filter
IL = Indicatore di liquido • Sight glass
PD = Pressostato differenziale • Differential water pressure switch
R = Rubinetto • Cock
S = Silenziatore • Muffler
SA = Serbatoio accumulo • Liquid receiver ❄
SL = Separatore di liquido • Liquid separator ❄
TIA = Sonda temperatura ingresso acqua (lavoro) • Water inlet temperature probe (operation)
TUA = Sonda temperatura uscita acqua (antigelo) • Water outlet temperature probe (antifreeze)
V = Ventilatore • Fan
VIC = Valvola inversione ciclo • Reverse cycle valve ❄
VS = Valvola solenoide • Solenoid valve
VSB = Valvola solenoide di by-pass • By-pass solenoid valve ❄
VT = Valvola termostatica • Thermostatic valve
VU = Valvola unidirezionale • Unidirectional valve ❄
❄ = componenti presenti solo nelle versioni a pompa di calore. • components on heat pump versions only
V
FD
IL
VS
VT
S
CP
R
R
S
CP
R
FD
IL
VS
VT
PD
CN
R
AP
BP
TUA
TUA
TIA
BP
AP
EVEV
CN
V
Mod. NRA 202 - 2027 - 252 - 2527 - 302 - 3027

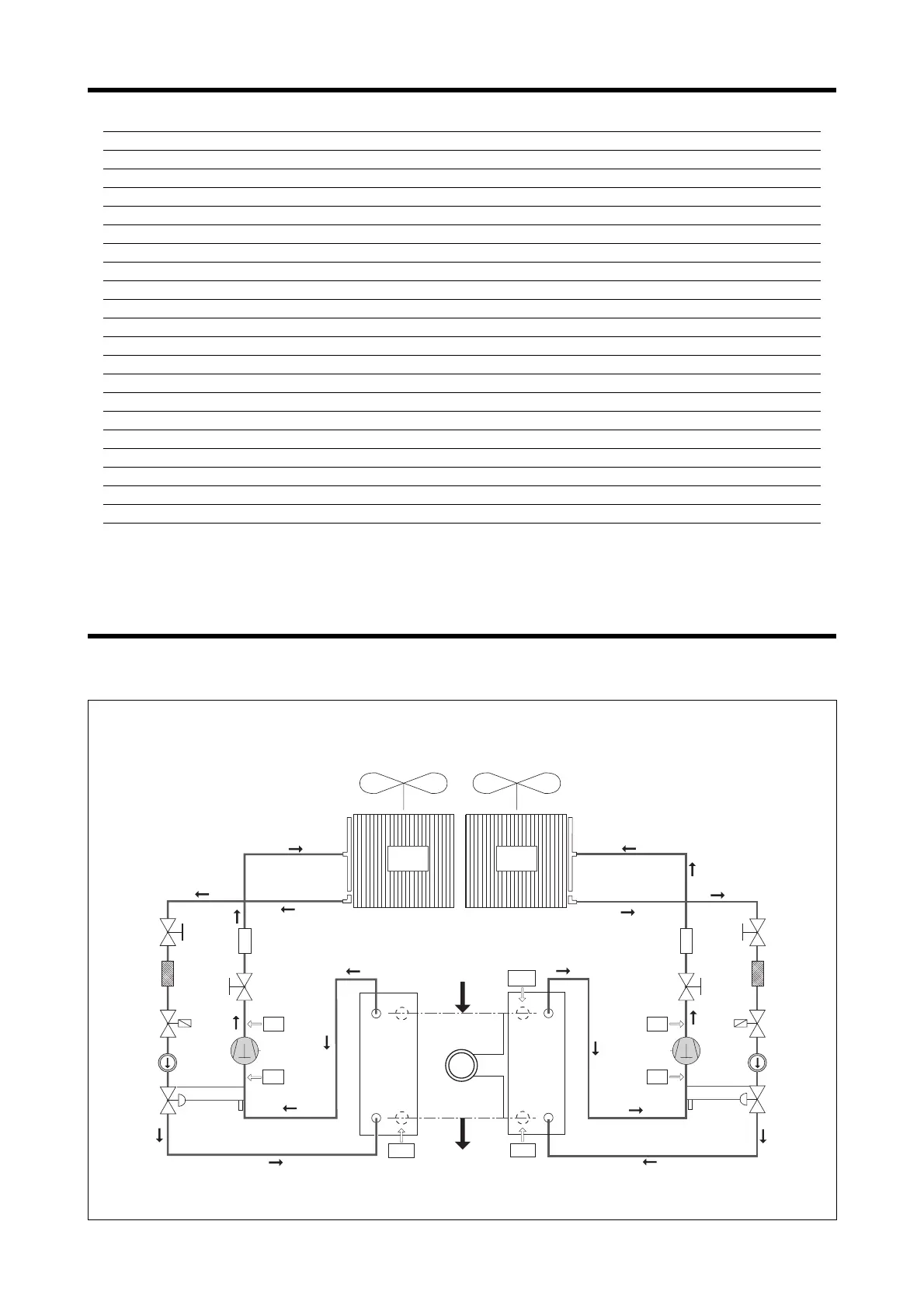

LAY-OUT CIRCUITO FRIGORIFERO E DISPOSITIVI DI CONTROLLO
LAY-OUT OF CHILLER CIRCUIT AND CONTROL DEVICES
