9 PÉRDIDAS DE CARGA
9.1 PÉRDIDAS DE CARGA
EVAPORADOR

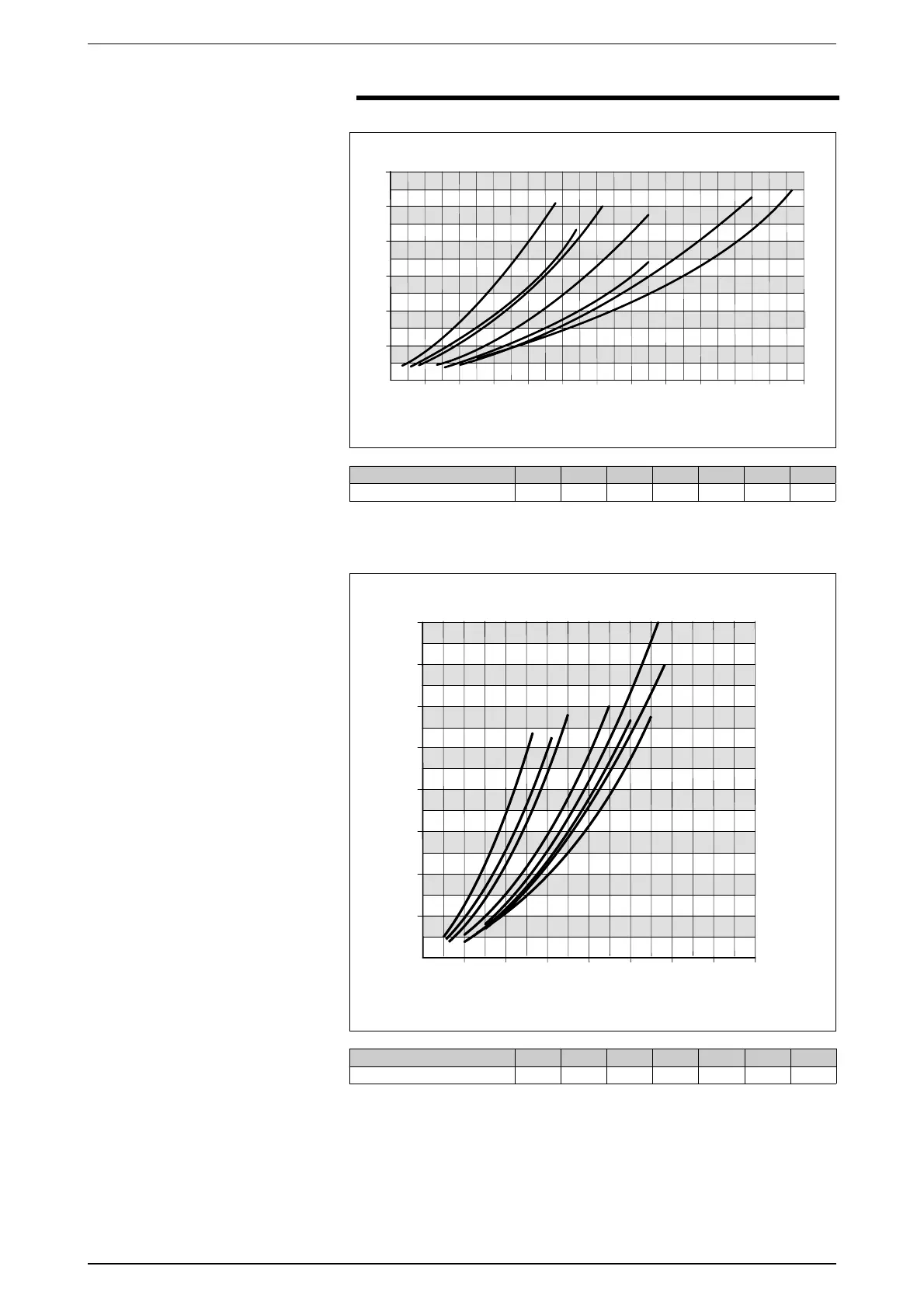

Los gráficos siguientes ilustran los
valores de las pérdidas de carga
en kPa en función del caudal en l/
h. El campo de funcionamiento está
delimitado por el valor mínimo y
máximo de las curvas, que indican los
límites de uso de los intercambiadores
lado agua (evaporadores).
Las pérdidas de carga de los
diagramas se refieren a una
temperatura media del agua de 10
°C. La siguiente tabla presenta la
corrección que se debe aplicar a
las pérdidas de carga a medida que
cambia la temperatura media del agua
9.2 PÉRDIDAS DE CARGA
CONDENSADOR
Las pérdidas de carga del diagrama
precedente se refieren a una
temperatura media del agua de
50°C. La siguiente tabla presenta
la corrección que se debe aplicar a
las pérdidas de carga a medida que
cambia la temperatura media del
agua.
Temperatura media agua °C
5101520304050
Coeficiente multiplicativo 1,02 1 0,985 0,97 0,95 0,93 0,91
Caudal agua m
3
/h
kPa
kPa
Temperatura media agua °C
5101520304050
Coeficiente multiplicativo 1. 22 1.10 1.08 1.0 6 1.0 4 1. 02 1
~ ~ ~~ ~ ~
~
~
~
~~
~
~
~
~
~
~
~ ~~ ~ ~ ~
~
~
~
~~
~
~
~
~
~
~
~
~
~
~
Caudal agua m
3
/h
