71
17 DIMENSIONES
Como puede verse en las tablas de los
datos técnicos, las dimensiones para
las diferentes tallas varían sólo en la
profundidad (P), mientras que la altura
(H) y la anchura (L) son las mismas
para todas las tallas.
Notas

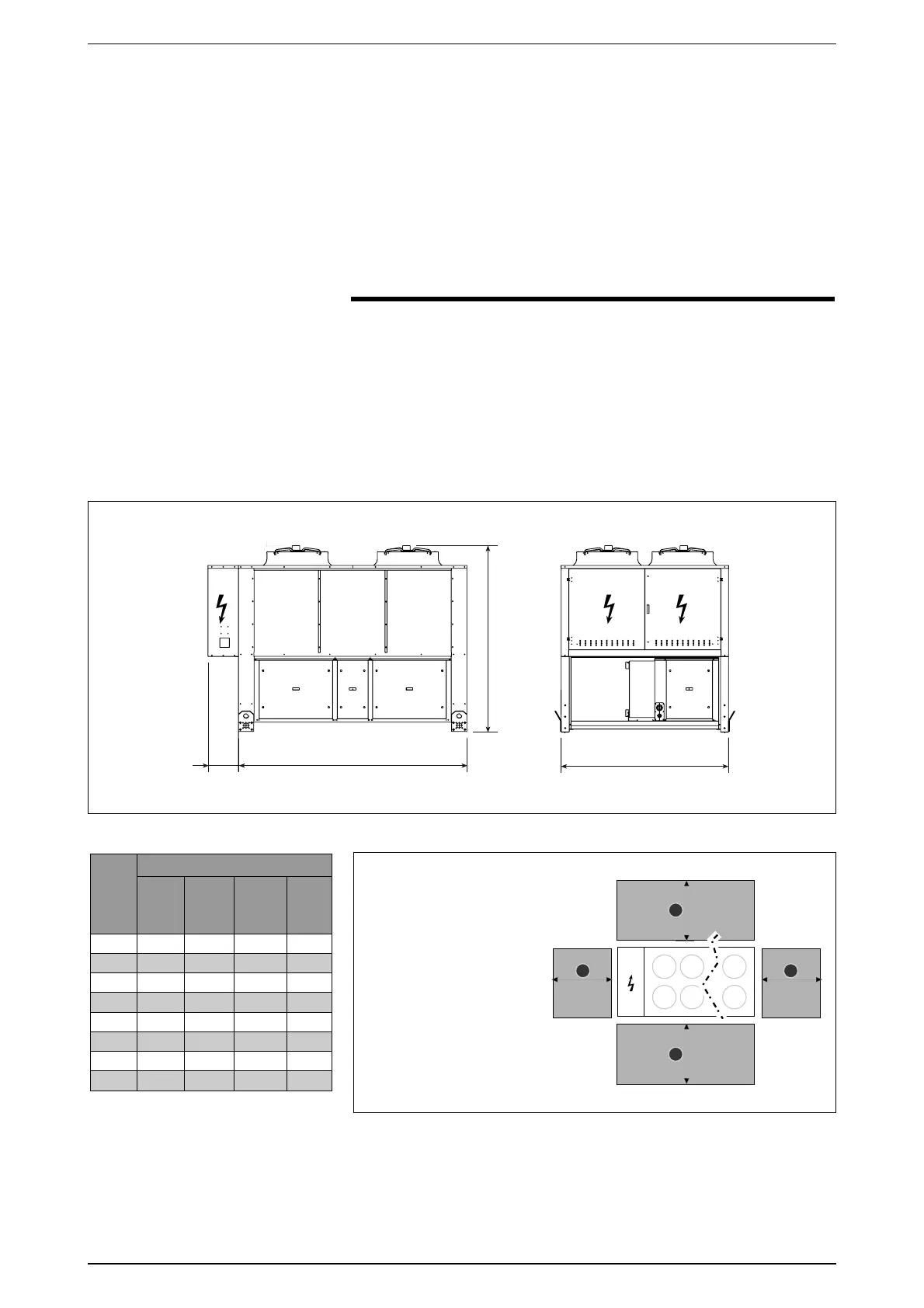

- En la figura de abajo se representa
sólo una tabla ejemplificativa para
las dimensiones efectivas y para
el número de ventiladores de
referencia en la tabla.
- Para la posición de:
“CONEXIONES HIDRÁULICAS (en las
diferentes configuraciones)”
“POSICIÓN ANTIVIBRADORES”
Consúltese el manual de
instalación.
C
G
?
17.1 TABLAS DIMENSIONALES
NRA
Dimensiones expresadas en (mm)
LHP n°
venti-
lador
0800 2200 2450 3400 4
0900 2200 2450 3400 4
1000 2200 2450 3400 4
1250 2200 2450 4250 6
1400 2200 2450 4250 6
1500 2200 2450 4250 6
1650 2200 2450 5750 8
1800 2200 2450 5750 8
S1
S3
S2
S4
NOTA
S1 800
S2 800
S3 800
S4 110 0
En altura 3000
• Espacios técnicos mínimos
Vista desde arriba
regulación electrónica y por la sonda
de temperatura situada a la salida del
evaporador tiene la función de prevenir
la formación de hielo cuando el caudal de
agua es demasiado bajo. El control de su
correcto funcionamiento puede hacerse
aumentando progresivamente el set
antihielo hasta superar la temperatura
de salida del agua y manteniendo
controlada la temperatura del agua
con un termómetro de buena precisión,
compruebe que la unidad esté apagada
generando la correspondiente alarma.
Después de esta operación vuelva a
llevar el set antihielo a su valor original.
