64
Las prevalencias aquí indicadas son
al neto de las pérdidas de carga de
los intercambiadores, filtro, por tanto,
deben considerarse útiles para la
instalación
ATENCIÓN
Ya que las bombas pueden ser de alta
o baja prevalencia, presentamos aquí
dos gráficos distintos para no causar
incomprensión en la selección.
11.1 BOMBAS
BAJA PREVALENCIA
condiciones operativas, se deberá instalar
un ulterior vaso de expansión adicional,
dimensionado, utilizando los habituales
criterios relacionados con el volumen de
agua adicional.
Mediante las siguientes tablas se pueden
obtener los valores de contenido máximo
de la instalación, también para otras
condiciones de funcionamiento con agua
glicolada.
Los valores se obtienen multiplicando el
valor de referencia por el coeficiente de
corrección.

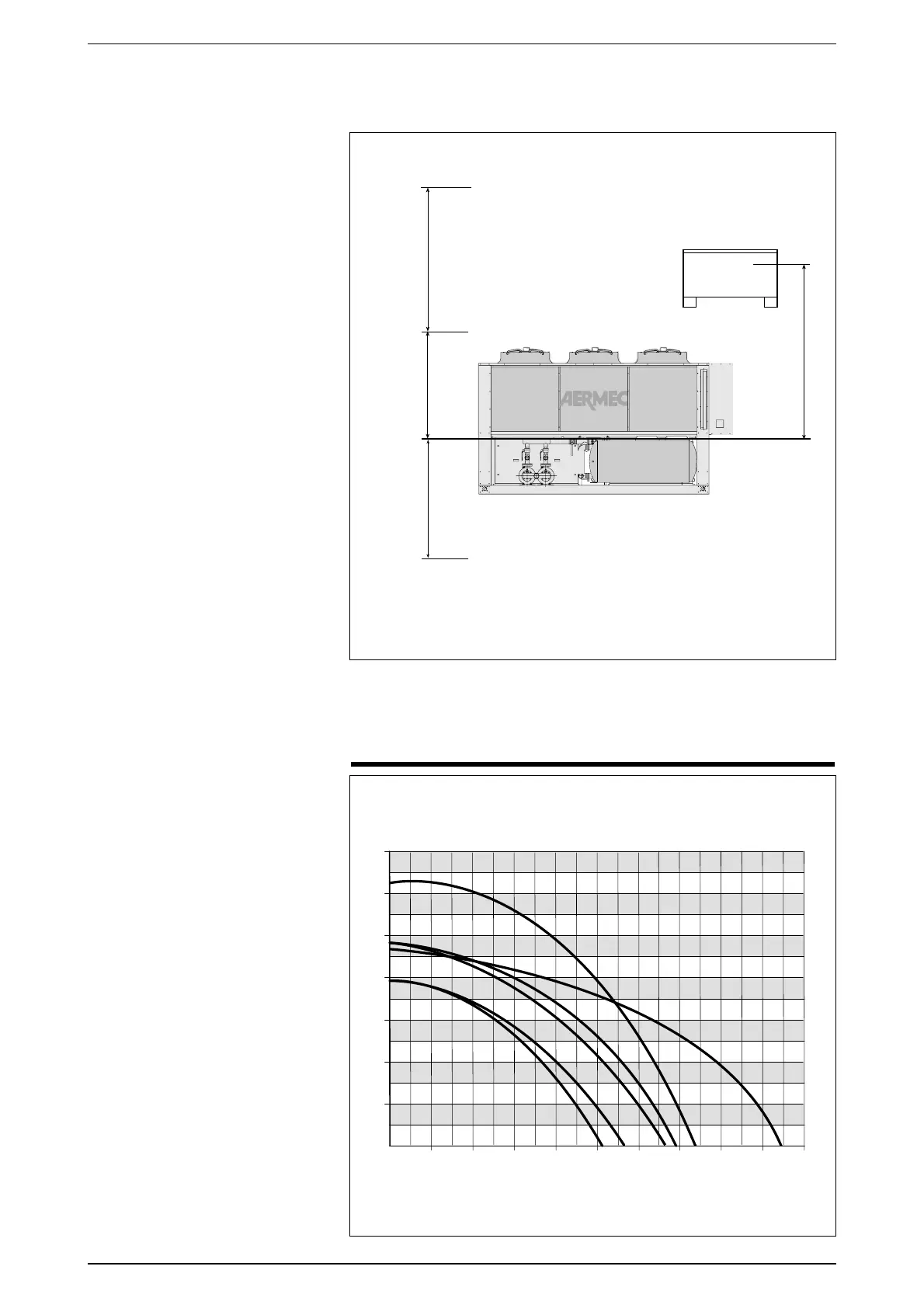

10.1.1 Calibrado vaso de expansión
El valor estándar de presión de precarga
de los dos vasos de expansión es igual a
1,5 bar, mientras que su volumen es de 24
litros, valor máximo 6 bar.
El calibrado del depósito se debe regular
de acuerdo con el desnivel máximo (H) de
la unidad (véase figura) según la fórmula:
p (calibrado) [bar] = H [m] / 10,2 + 0,3.
Por ejemplo, si el valor del desnivel H es
igual a 20 m, el valor del calibrado del
deposito será de 2,3 bar.
Si el valor del ajuste obtenido por el cálculo
resultase inferior a 1,5 bar (es decir, para
H < 12,25), mantener el ajuste estándar.
H max
(1)
= 55 m
H = 12.25 m
H
H = 0 m
Ptar = H / 10.2 + 0.3
Ptar = 1.5 barPtar = 1.5 bar
H min
(2)
11 PREVALENCIAS ÚTILES PARA LA
INSTALACIÓN
Caudal agua m3/h
kPa
~~
~
~
hgeh]ÛZYkkYÛhj]nYd]frY
~
~
~
~
~
~
NOTA
(1)
Compruebe que el utilizador más
alto no supere los 55 metros de
desnivel.
(2) Compruebe que el utilizador más
bajo pueda soportar la presión
global que actúa en ese punto.
