67
En caso de funcionamiento con recu-
peración total de calor, los rendimien-
tos de la máquina no dependen de la
temperatura del aire externo, sino de
aquella del agua caliente producida: la
potencia eléctrica absorbida y la poten-
cia térmica de recuperación se obtie-
nen multiplicando los valores (Pa, Pr)
que aparecen al pie de la página para
los respectivos coeficientes correctivos
(Ca, Cr), que se pueden deducir de los

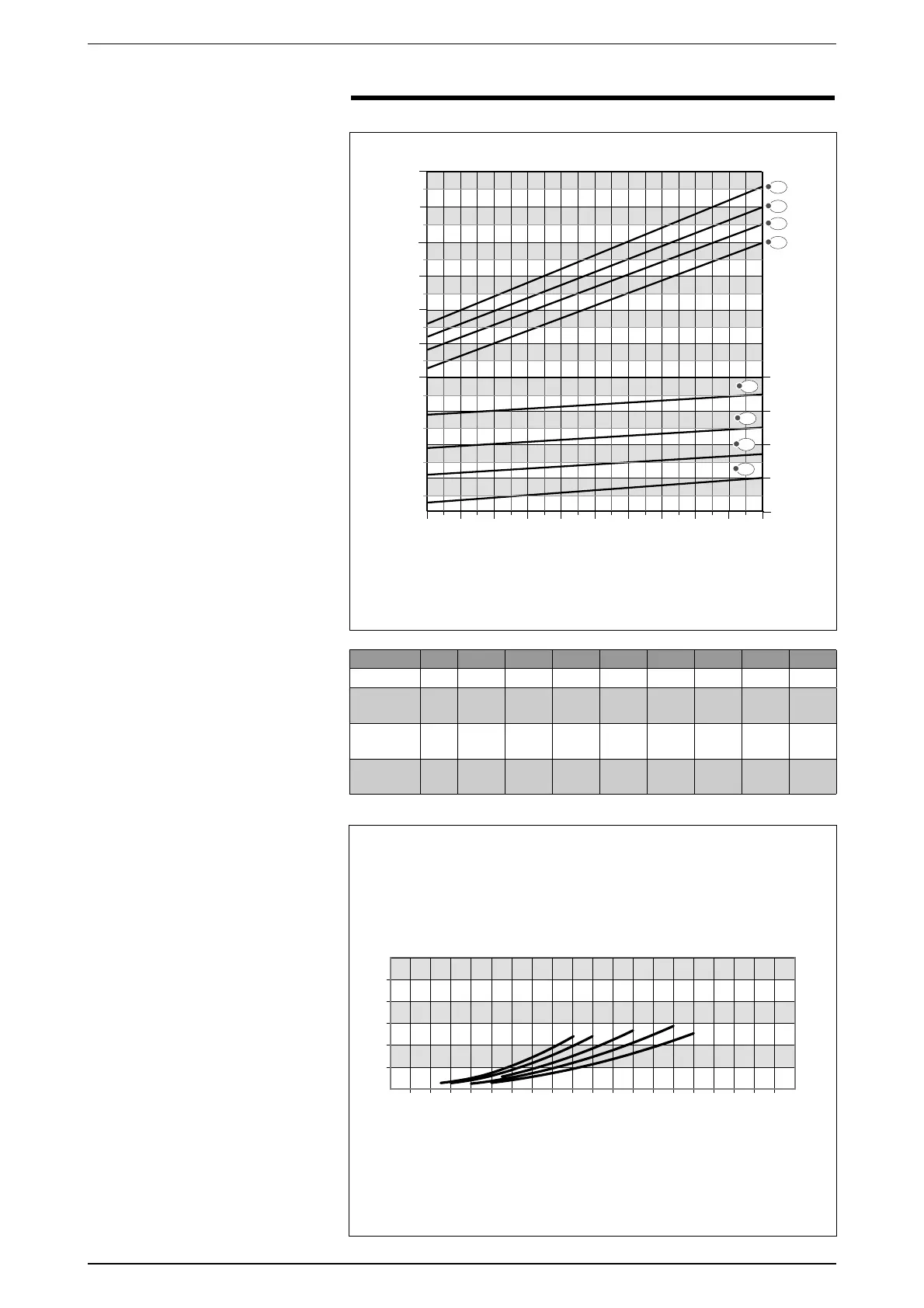

siguientes diagramas. En coincidencia
con cada curva aparece la temperatu-
ra del agua caliente producida a la cual
se refiere, asumiendo una diferencia
de 5°C entre entrada y salida del recu-
perador total. La potencia frigorífica
(Pf) se obtiene de la diferencia entre
potencia térmica de recuperación (Pr)
y potencia absorbida (Pa).
NOTA
En las bombas de calor, la recuperación to-
tal está disponible sólo para las versiones
“OO sin kit hidrónico”.
La capacidad de calentamiento dispo-
nible para la recuperación total hace
referencia a las condiciones nomina-
les:
Temperatura del aire 35 °C
Agua producida 50 °C
∆t 5 °C
13.1 PÉRDIDAS DE CARGA
Los modelos NRA con recuperación
total tienen siempre dos recuperado-
res (situados en paralelo).Las caracte-
rísticas de los recuperadores y las
curvas de las pérdidas de carga están
indicadas a continuación, no se consi-
deran las pérdidas del filtro.
Para los valores de temperatura del
agua producida a una graduación
distinta de 50 °C, hay que multiplicar
el resultado obtenido por el factor de
corrección, el cual se puede encontrar
en la tabla al final de la página. 13.1.1
NOTE
El paralelo hidráulico está al cuidado
del instalador.
Las pérdidas de carga de los diagramas
precedentes son relativas a una tem-
peratura media del agua de 50 °C. La
siguiente tabla indica la corrección por
aplicara las pérdidas de carga al variar
de la temperatura media del agua.
~~~~~~~ÛÛÛÛÛµ:
~
~~
~
~~
~
~
~
~
13 RECUPERACION TOTAL
(Cr)
(Ca)
Leyenda:
Cr = Coeficiente correctivo de la potencia recuperada
Ca = Coeficiente correctivo de la potencia eléctrica absorbida
Temperatura del agua refrigerada producida (∆t 5°C)
Taglie 0800 0900 1000 1250 1400 1500 1650 1800
PTR
kW
290 324 357 435 485 534 591 654
Potencia
absorbida
kW
73 81 89 109 121 133 157 174
Caudal de
agua
m
3
/h
50 55.7 61.4 74.8 83.4 92.0 101 112
Pérdidas de
carga
kPa
79910109.61318
h]j\al]Û\aÛ[Yja[gÛj][mh]jgÛ
~
~
~
~
~
~
~ ~ ~ ~ ~
kPa
Caudal agua m
3
/h
