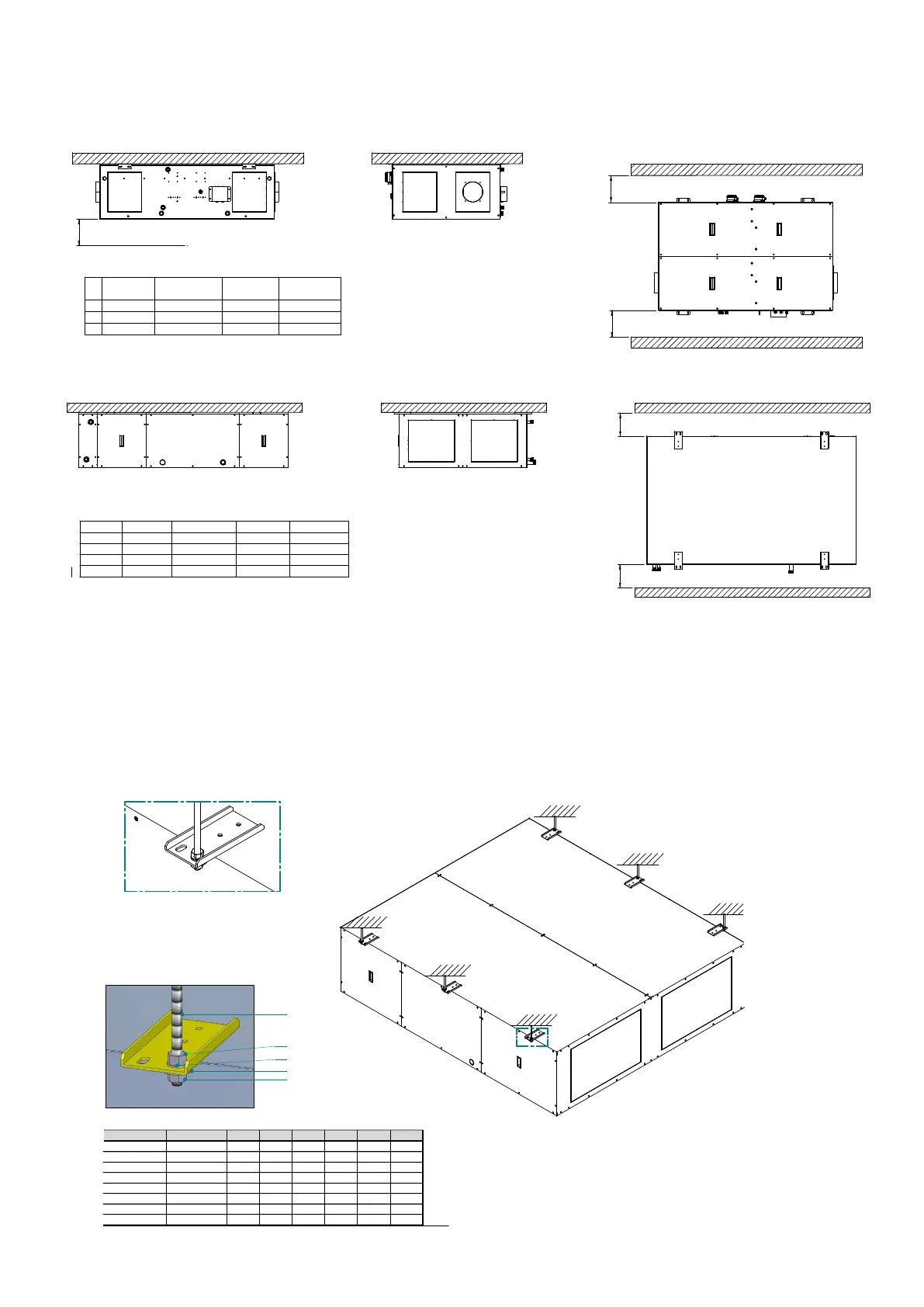

AERMEC RPLI - INSTALLATION CLEARANCES; SUSPENDED CEILING INSTALLATION; CEILING FIXTURE DIAGRAM

9
INSTALLATION CLEARANCES
CEILING FIXTURE DIAGRAM
SUSPENDED CEILING INSTALLATION















    
    
    











    
    
    











    
    
    

   
    
    
    
    


   
    
    
    
    


   
    
    
    
    


RPLI 030 - 100
RPLI 140 - 400
Codice / Code
Titolo / Title
Data / Date Approvato / Approved
Revisione / Revision
Scala / ScaleFormato / Format

Impianto/Project
Materiale / Material:
Rif. cliente/Item
Eseguito / Made N°


Peso / Weight:
Il presente disegno è di esclusiva proprietà di AERMEC S.p.A. e non può essere copiato, riprodotto o consegnato a terzi senza la
autorizzazione di AERMEC stessa / This drawing is exclusive property of AERMEC S.p.A. and it is forbidden to copy, print or give
it to third parties without AERMEC's authorization
Tolleranze:
Quote senza indicazione di
tolleranza grad o di precisione
medio UNI EN 22768






Messa in tavola


w2
w6
w3
w4
w5
w1


Total We ight [kg] w1 [kg] w2 [kg] w3 [kg] w4 [kg] w5 [kg] w6 [kg]
RPLI-030-W/E 97 24 24 24 24 - -
RPLI-050-W/E 97 24 24 24 24 - -
RPLI-070-W/E 130 33 33 33 33 - -
RPLI-100-W/E 132 33 33 33 33 - -
RPLI-140-W/E 165 41 41 41 41 - -
RPLI-200-W/E 227 57 57 57 57 - -
RPLI-300-W/E 290 48 48 48 48 48 48
RPLI-400-W/E 350 58 58 58 58 58 58





DETAIL A

M10
M10 nut
M10 nut


  
RPLI030-050
ROUTINE
RPLI030-050
EXTRAORDINARY
RPLI070-100
ROUTINE
RPLI070-100
EXTRAORDINARY
RPLI140
RPLI200
RPLI300
RPLI400
