40 23/05 – 4840212_00

BETRIEBSTHERMOSTAT

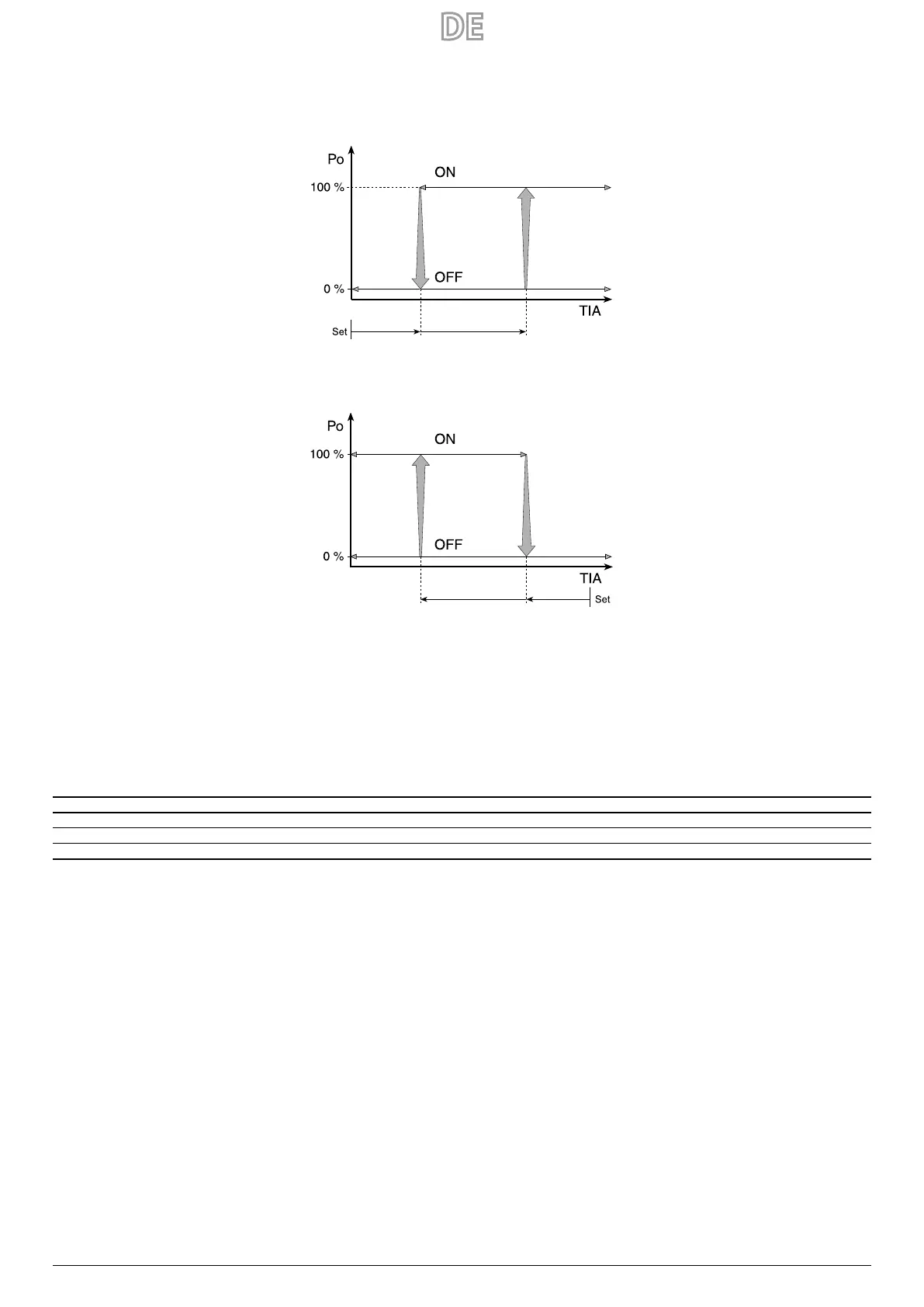

Die nachfolgenden Graphiken zeigen, wie die Steuerung des Mikro-Chiller die Auslöseschwelle der Maschine je nach dem vom Anwender eingerichteten Betriebssollwert berechnet (es wird daran erinnert,

dass das Verfahren zur Änderung sowie die Liste der änderbaren Parameter auf den vorhergehenden Seiten aufgeführt sind).

Thermostat Kühlung auf einer Stufe

SEtC U039-U042

Thermostat Heizung auf einer Stufe

SEtHU039-U042

Legende:

PwrReq: Leistungsausbeute [kW]

rUSr: Eingangswassertemperatur

SEtC: Sollwert Kühlbetrieb

U039-U042: Dierential

SEtH: Sollwert Heizbetrieb

STANDARDEINSTELLUNG UND EINSTELLBEREICH DER REGELVORRICHTUNGEN

Beschreibung U.M. Minimum Standard Maximum

Eingerichtete Wassertemperatur bei Heizbetrieb ° C 25 41 55

Dierenzial Arbeits-Thermostat ° C 0,3 2 19,9

Eingerichtete Wassertemperatur bei Kühlbetrieb ° C 7 11 25

5 STÖRMELDUNGEN

Die von der Steuerung verwalteten Alarme sind je nach Rückstellmodus in drei Typen unterteilt:

— A - automatisch: Der Alarm wird zurückgesetzt und das betreende Gerät startet automatisch neu, wenn der Alarmzustand nicht mehr besteht;

— R - halbautomatisch: Wenn die Alarmbedingung mehrmals auftritt, wird der Alarm manuell zurückgesetzt und ein Bediener ist erforderlich, um das Gerät neu zu starten.

— M - manuell: Zum Neustart des Geräts ist ein Bedienereingri erforderlich.

Bei Alarmen, die einen Serviceeinsatz erfordern, wird die Anforderung auf dem Display durch Blinken des Schlüsselsymbols angezeigt. Das leuchtende Schlüsselsymbol zeigt an, dass ein Gerät den program

mierten Schwellenwert der Betriebsstundenzahl erreicht hat und eine Wartung erforderlich ist (der Alarmcode gibt an, welches Gerät betroen ist).

Das Zurücksetzen einiger Alarme ist über einen Parameter kongurierbar. Die kongurierbaren Alarme sind:

— Hochdruckwächter

— Niederdruckwächter

— Frostschutzalarm
