34 23/05 – 4840212_00

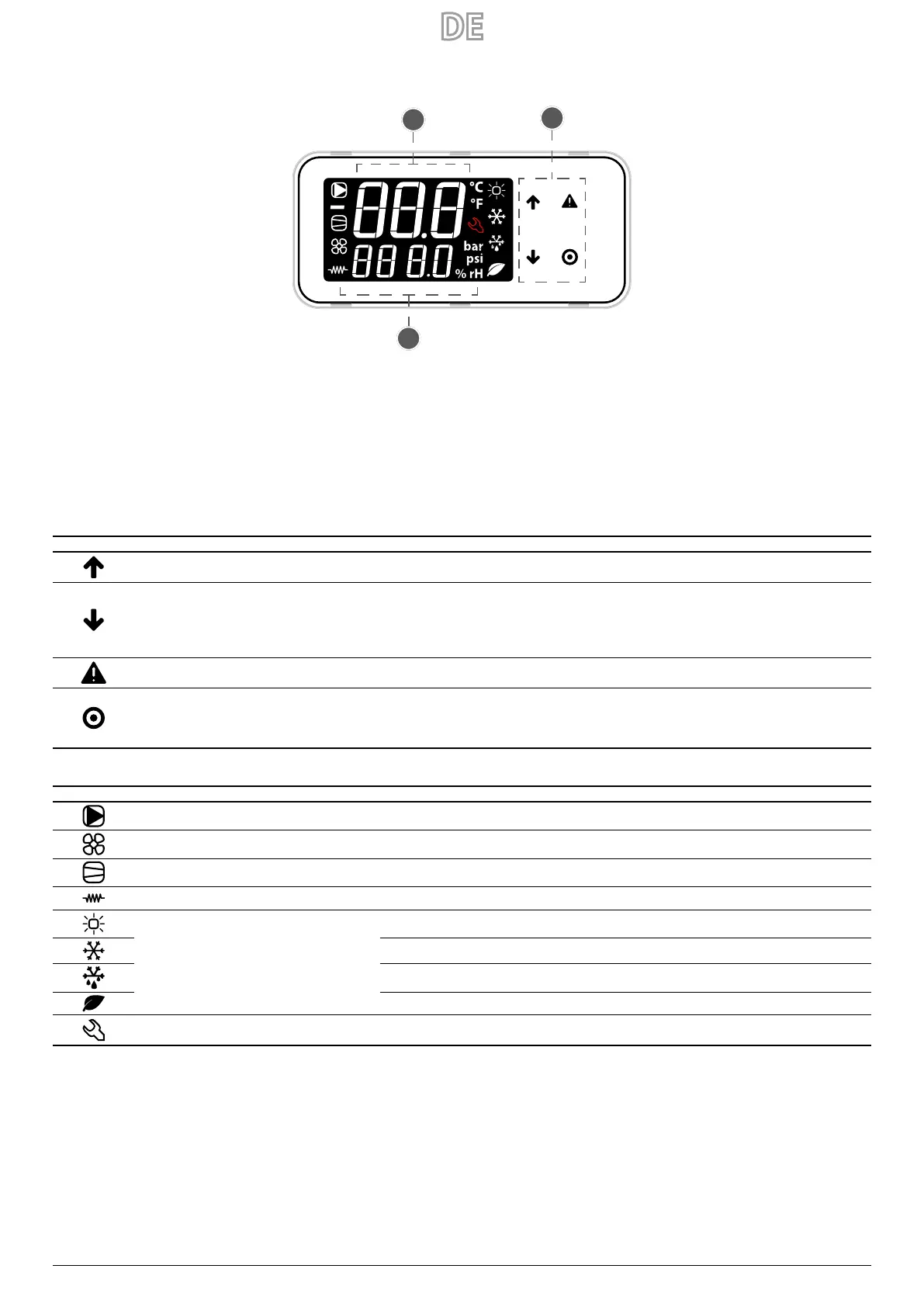

2 BENUTZERSCHNITTSTELLE
1 Tastatur
2 Hauptfeld
3 Symbole für Gerätestatus und Betriebsmodus
3
3
2
1
Hinweis: Das Benutzerterminal erlaubt nur den Zugang zu bestimmten Parametern auf der Benutzer- und Serviceebene: für den Zugang zu allen Service- und Herstellerparametern müssen Sie sich an die
Serviceabteilung wenden.
VERWENDUNG DER TASTEN
Taste Beschreibung Funktion
TASTE AUFWÄRTS
• In der Navigation: Zugang zum vorherigen Parameter
• Bei der Programmierung: Anhebung des Werts
TASTE ABWÄRTS
• In der Navigation: Zugang zum nächsten Parameter
• In der Programmierung: Verringerung des Werts
Hauptmenü
• Kurzes Drücken: Anzeige Übersicht Einheit
• Langes Drücken (3s): Zugri auf die Parameter der Benutzerebene (Sollwert, Ein-Aus-Einheit usw.).
TASTE ALARM
• Kurzes Drücken: Anzeige aktiver Alarme und Stummschaltung des Summers
• Langes Drücken (3 s): Alarme zurücksetzen
TASTE PRG
• In der Navigation: Zugang zur Parameterprogrammierung
Während der Programmierung:
• Kurzes Drücken: Wert bestätigen
• Langes Drücken (3s): Rückkehr zum Hauptmenü
Symbole
Symbol Funktion Zugri Blinkend
Pumpe Anlage: Aktiviert Im manuellen Betrieb
Status Geräte Quelle (Pumpe/Lüfter) Aktiv Im manuellen Betrieb
Status Verdichter: Aktiv Im manuellen Betrieb (mit Exv)
Frostschutz-Heizwiderstand Aktiviert
-
Betriebsarten
Heizen
-
Kühlung Wassertemperatursonde
Abtauen Abtropfen nach dem Entfrosten
Free-Cooling
-
Wartung
Anforderung für Überschreitung der
Betriebsstundenschwelle
Schwerwiegender Alarm, qualiziertes Personal
erforderlich
