REEMPLAZO DE LA BOMBA ANTIGUA
Tensión peligrosa. Desconecte la corri-
ente a la bomba antes de trabajar en la bomba o en el motor.
Paso 1. Drene y saque la bomba usada. Verifique que las
tuberías antiguas no tengan restos de oxidación, cal, her-
rumbre, etc. y cámbielas de ser necesario.
Paso 2. Instale la bomba en el sistema. Verifique que todas las
uniones de la tuberías en la tubería de aspiración estén her-
méticas y estancas.
Si la tubería de aspiración puede aspi-
rar aire, la bomba no podrá extraer agua desde el pozo.
Paso 3. Ajuste la altura de montaje de la bomba para que las
conexiones de plomería no ejerzan presión sobre el
cuerpo de la bomba. Apoye las tuberías de manera que
el cuerpo de la bomba no deba soportar el peso de las
tuberías o de los accesorios.
Usted acaba de terminar la instalación de la plomería del
pozo para su nueva bomba de chorro para pozos poco profun-
dos. Proceda con las instrucciones en la página 26 para las
conexiones de la tubería de descarga y del tanque.
INSTALACION DEL PUNTO FILTRANTE
(Figura 1)
Paso 1. Hinque el pozo utilizando “manguitos de perforación” y un
“casquete de perforación”. Las “conexiones de perforación”
están roscadas a todo lo largo y permiten que los extremos
de la tubería se empalmen para que la fuerza de per-
foración del mazo sea soportada por la tubería y no por el
enroscado. Las conexiones comunes que se encuentran en
las ferreterías no están roscadas a todo lo largo y se pueden
aplastar con el impacto. Las “conexiones de perforación”
también son más lisas que las conexiones de plomería
comunes, lo que facilita la penetración en el suelo.
Paso 2. Instale la bomba tan cerca del pozo como sea posible.
Paso 3. Utilice la menor cantidad de conexiones posible (espe-
cialmente codos) al conectar la tubería desde el punto fil-
trante a la abertura de aspiración de la bomba. La tubería
de aspiración debe ser por lo menos del mismo tamaño
que la abertura de aspiración en la bomba (incluya una
válvula de retención si su bomba no viene equipada con
una - consulte la Figura 1). Apoye la tubería para que no
hayan inclinaciones verticales ni hundimientos en ella a
fin de que no ejerza presión sobre el cuerpo de la bomba
y que no se incline ligeramente hacia arriba desde el
pozo hacia la bomba (los puntos altos pueden resultar en
la formación de bolsas de aire que pueden bloquear la
bomba). Selle las juntas de la tubería de aspiración con
cinta de teflón o con un compuesto para juntas de
tuberías a base de teflón. Las juntas deben ser herméticas
y estancas
. Si la tubería de aspiración puede aspirar aire,
la bomba no podrá extraer agua del pozo
. Si un punto fil-
trante no proporciona suficiente agua, considere la posi-
bilidad de conectar dos o tres puntos filtrantes a una
tubería de aspiración.
Usted acaba de terminar la instalación de la plomería del
pozo para su nueva bomba de chorro para pozos poco profun-
dos. Proceda con las instrucciones en la página 26 para las
conexiones de la tubería de descarga y del tanque.
INSTALACION DE POZO ENTUBADO,
CON UN REVISTIMIENTO DE 2 PULGADAS
O MAYOR
(Figura 2)
Paso 1. Instale la bomba tan cerca del pozo como sea posible.
Paso 2. Instale la válvula de pie, la cesta de aspiración y la
tubería del pozo (consulte la Figura 2). Verifique que la
válvula de pie funcione libremente.
Paso 3. Baje la tubería hacia el pozo hasta que la cesta de
aspiración se encuentre a cinco pies sobre el fondo del
pozo. También debe estar a por lo menos 10 pies
debajo del nivel de agua del pozo
cuando la bomba
esté funcionando
a fin de evitar que la bomba aspire
aire. Instale un sello sanitario para pozo.
ADVERTENCIA
To Household
Water System
Pump Priming
Tee and Plug
Not
to
Scale
1861 0795FH
Drive
Coupling
Drive
Point
Priming
Tee and
Plug
Drive point
below water
level
Check
Valve
To Household
Water System
Pump Priming
Tee and Plug
Not
to
Scale
1862 0795FH
10'
Min.
5–10'
Suction Pipe
From Well
Foot
Valve
Priming
Tee and
Plug
Sanitary
Well Seal

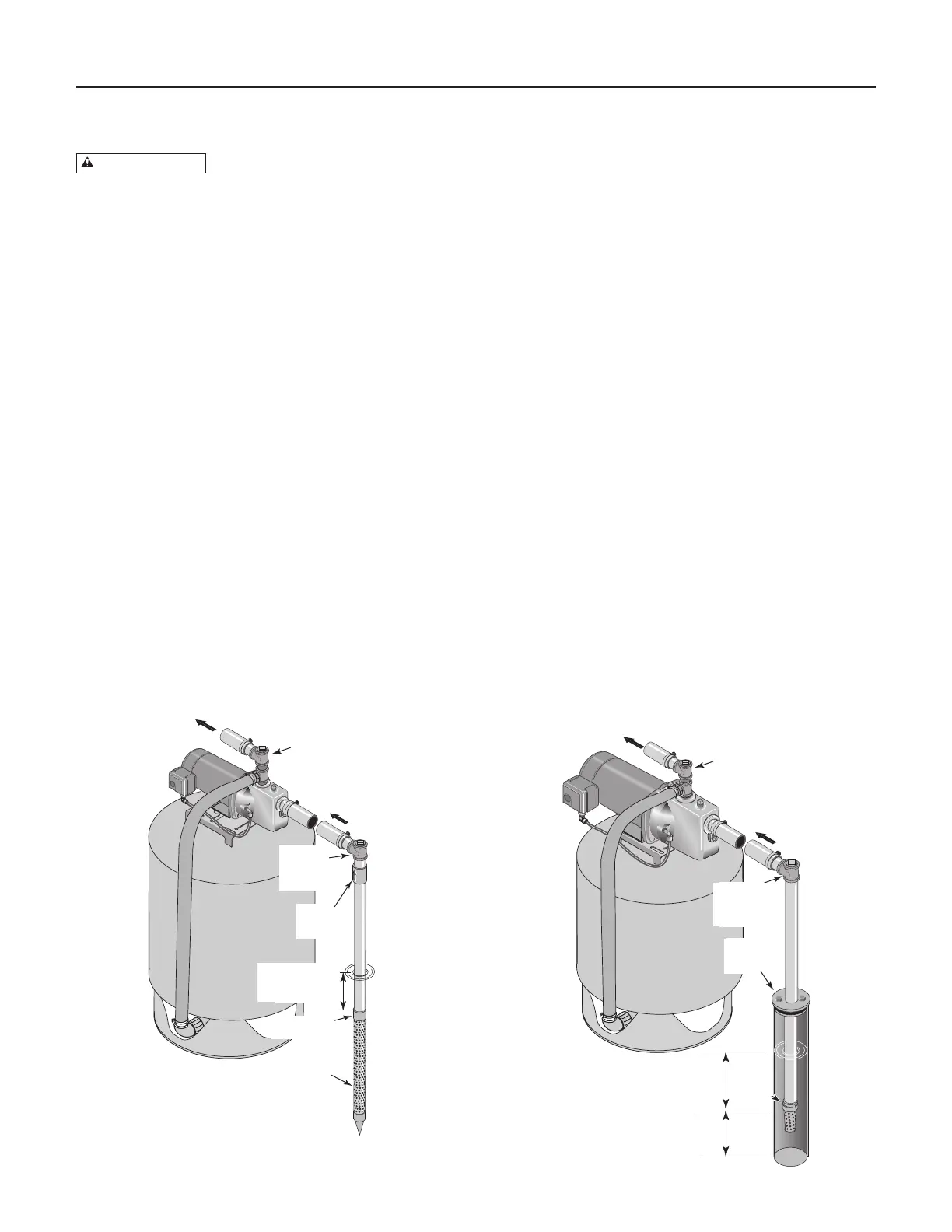

Figura 1: Instalación del punto filtrante
Figura 2: Instalación en pozo entubado
Al sistema
de agua
doméstico
No está
a Escala
Válvula de
retención
Te y
tapón de
cebadura
Te y tapón de
cebadura de la
bomba
Tubería de
aspiración
desde el pozo
Te y tapón
de cebadura
Sello
sanitario
para pozo
Válvula
de pie
5 y 10’
No está
a Escala
Te y tapón de
cebadura de la
bomba
Mín.
10 pies
Manguito de
perforación
Punto filtrante
debajo del nivel
del agua
Punto
filtrante
Al sistema
de agua
doméstico
