Raccordement du tuyau de refoulement et du réservoir sous pression 16
RACCORDEMENT D’UN RÉSERVOIR
PRÉCHARGÉ (FIGURE 4)
Installer deux tés dans l’orifice de refoulement de la
pompe (voir Figure 4). Le tuyau doit être d’un diamètre
aussi gros que celui de l’orifice de refoulement.
Installer un tuyau ou un tuyau souple renforcé entre une
branche du premier té et l’orifice du réservoir préchargé.
Brancher l’autre bout du té de refoulement au système de
plomberie.
Vérifier la précharge d’air dans le réservoir à l’aide d’un
manomètre pour pneus. La précharge doit être inférieure
de 2 lb/po
2
au réglage de déclenchement du pressostat de
la pompe.
Mesurer la précharge lorsqu’il n’y a aucune
pression d’eau dans le réservoir.
La nouvelle pompe a un
pressostat de 30 à 50 lb/po
2
; il faut donc régler la pression
de précharge du réservoir à 28 lb/po
2
.
Félicitations! Vous venez de terminer le raccordement du
réservoir à la pompe à éjecteur.
Voir le raccordement électrique aux pages 17 et 18.
RACCORDEMENT D’UN RÉSERVOIR
STANDARD (FIGURE 5)
Installer un té dans l’orifice de refoulement de la pompe
(voir Figure 5).
Installer un tuyau entre l’orifice de refoulement de la
pompe et l’orifice d’entrée du réservoir. Le tuyau doit être
d’un diamètre aussi gros que celui de l’orifice de refoule-
ment.
Déposer le bouchon tubulaire de 1/8 po NPT du régula-
teur de volume d’air (AVC) de la pompe (voir Figure 5).
Installer un tube entre l’orifice AVC de la pompe (voir
Figure 5) et l’orifice du régulateur monté sur le réservoir.
Pour plus de détails, se reporter aux notices fournies avec
le réservoir et le régulateur AVC. L’emplacement de l’ori-
fice de l’AVC peut varier selon le modèle de pompe utilisé
(voir les vues éclatées à la page 9).
Félicitations! Vous venez de terminer le raccordement du
réservoir à la pompe à éjecteur.
Voir le raccordement électrique aux pages 17 et 18.
From
Well
To Household
Water System
Pump Priming
Tee and Plug
Pressure
Switch
To Household
Water System
Pressure
Switch
From
Well
Air Volume
Control
Air Volume
Control Tube
Pump
Priming Tee
and Plug
1865 0795FH

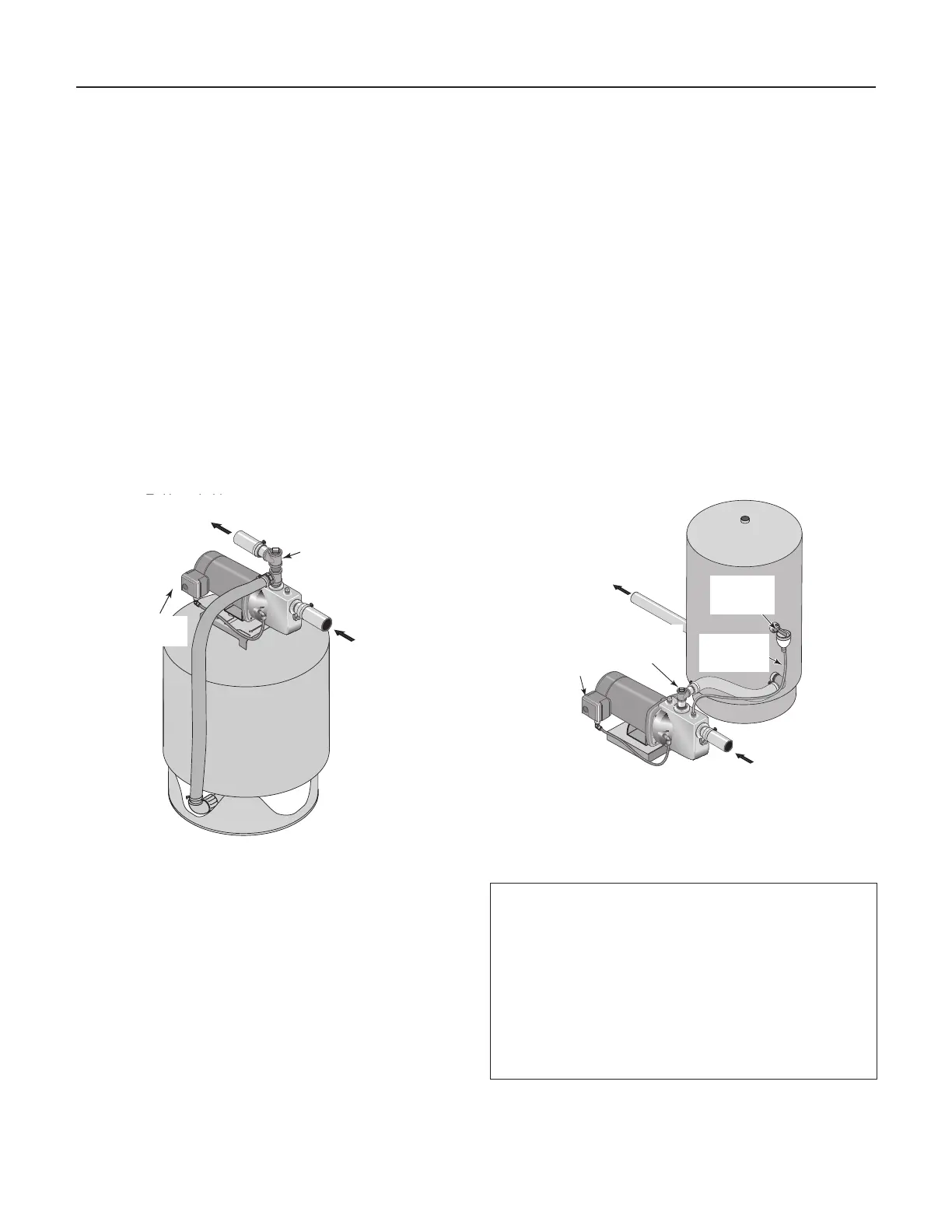

Figure 4 : Raccordement de réservoir préchargé
Figure 5 : Raccordement de réservoir standard
Étanchéité des raccords filetés
Pour effectuer tous les raccords filetés, n’utiliser que
du ruban d’étanchéité en téflon ou de la pâte à joints
à base de téflon. Ne pas utiliser de pâte à joints sur
les pompes en plastique; la pâte peut endommager
le plastique des pièces de la pompe. S’assurer que
tous les joints du tuyau d’aspiration sont hermétiques
et étanches.
Si la conduite peut aspirer de l’air, la
pompe ne pourra pas pomper l’eau du puits.
Vers le système de
distribution d’eau
Té et bouchon
d’amorçage
de la pompe
Pressostat
Depuis
le puits
Vers le système de
distribution d’eau
Régulateur
de volume
d’air
Tube de
régulateur de
volume d’air
Depuis
le puits
Pressostat
Té et bouchon
d’amorçage de
la pompe
