Sistema típico de refuerzo de presión 7
INSTALACION
Presión peligrosa. Instale una
válvula de alivio como se muestra que sea capaz de pasar todo
el flujo de la bomba a 75 psi. Si la presión es superior a 75 psi,
el cuerpo de la bomba puede explotar.
Nunca ponga a funcionar una bomba
hacia una descarga cerrada. Hacerlo puede
ocasionar que el agua en el interior de la bomba
ebullicione, produciendo una presión peligrosa en la unidad,
riesgo de explosión y posibles quemaduras con
el agua a la persona que esté manejando la bomba.
AVISO: La velocidad del flujo de entrada debe ser igual o
mayor al requerimiento mínimo de flujo de la bomba, 6
galones por minuto (6.06 litros por segundo), de lo
contrario, la bomba fallará. La bomba nunca aumentará la
velocidad de flujo del sistema.
Se recomienda instalar un interruptor de presión de
seguridad que detenga el suministro de energía en caso
que la presión de descarga disminuya considerablemente
debido a obstrucciones en la tobera, interrupciones en el sum-
inistro de agua, etc.
Para obtener instrucciones sobre cómo ajustar el
conmutador a presión, consulte la etiqueta dentro de
la tapa del conmutador a presión.
Puede instalar el sistema en interiores y exteriores. Instalar
sobre una superficie sólida y nivelada que cuente con drenaje
adecuado y protegido contra climas extremosos.
1. Cierre la llave de paso del agua del lugar.
2. Instale la tubería como se muestra (Figuras 6 y 7). No olvide
colocar las uniones y las válvulas de cierre de tal forma que
pueda quitar la unidad reforzadora de presión sin necesidad
de interrumpir el suministro doméstico de agua. Se
recomienda instalar una válvula de retención provista de
resorte adelante del sistema de refuerzo y un interruptor de
presión de seguridad. (También puede reemplazar el inter-
ruptor de presión estándard por un interruptor de presión
que se apague automáticamente en caso que disminuya la
presión).
3. Cubra todas las juntas de la tubería con cinta de teflón para
prevenir fugas.
Por favor pase a las páginas 8 y 9 para saber acerca de la
conexión eléctrica.
Si la mínima
presión de Ajuste el Graduar la
entrada del interruptor de precarga del
sistema es: presión a: tanque a:
Interfior a 20/40; graduar el punto
18 psi
20 psi de conexión a 20 lb/po
de 20 a 30/50; graduar el punto
28 psi
30 psi de conexión a 30 lb/po
de 30 a 40/60; graduar el punto
38 psi
40 psi de conexión a 40 lb/po
Tabla I: Graduación del conmutador a presión
para el sistema de refuerzo
Interruptor de apagado
automático en caso de
disminución presión (1)
Válvulas de retención (2)
Vàlvulas de compuerta (2)
Válvulas de desahogo (1)
Indicador de presión (1)
Juntas (3)
Codo (1)
“T’s” (2)
Tubería
Componentes no incluidos

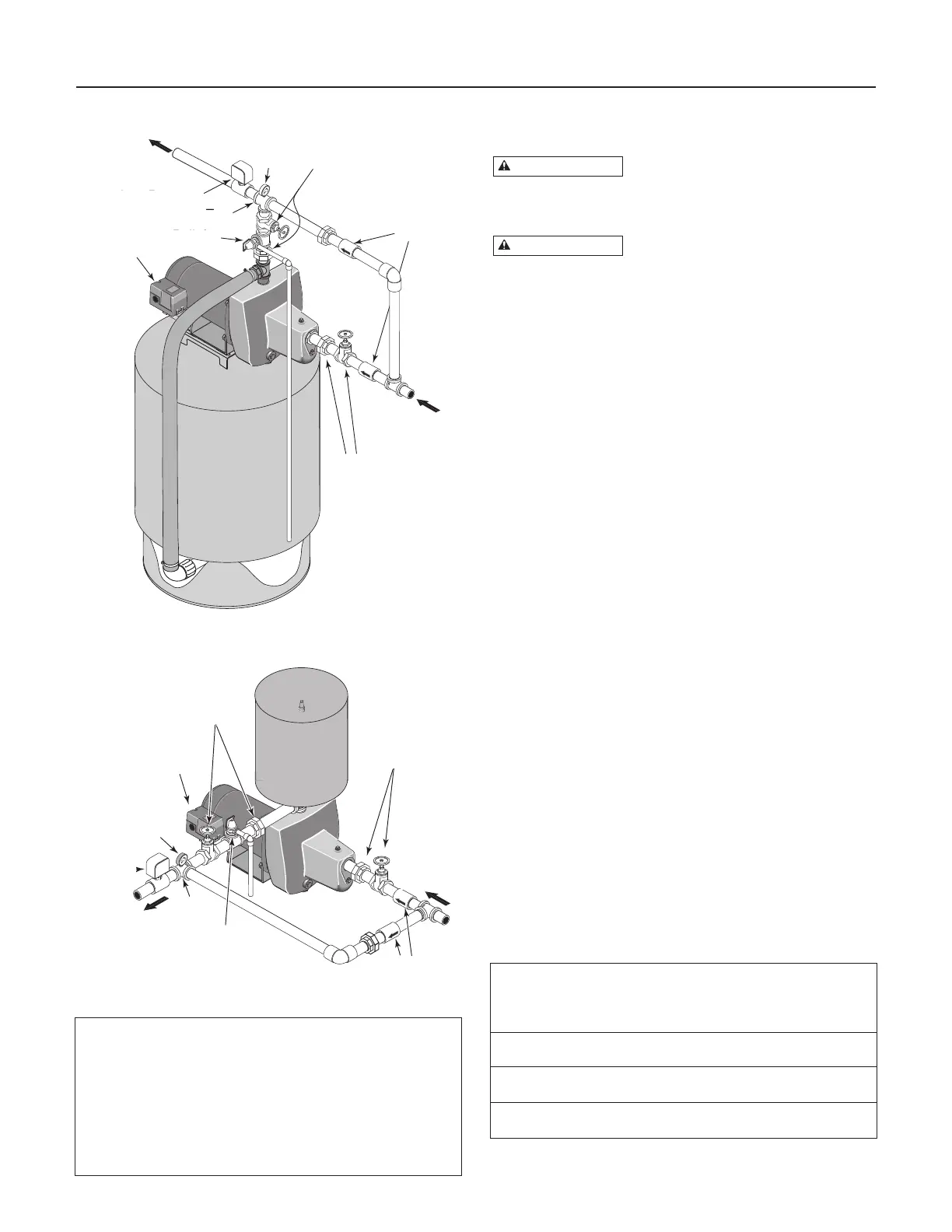

Figura 6:
Modelo SNCP42
Figura 7: Modelo SNCP15
Interruptor de presión
de seguridad
Indicador
de presión
Válvula de compuerta
y junta para poder dar
servicio de
mantenimiento.
Válvulas de
retención
Interruptor
de presión
"T"
Válvula de
desahogo
Entrada del flujo
de agua de la
ciudad
Junta y válvula de
compuerta para
poder dar servicio
de mantenimiento.
Válvula de compuerta
y junta para poder dar
servicio de manten-
imiento.
Interruptor de
presión
"T"
Salida del agua al
sistema doméstico
Válvula de
desahogo
Válvulas de
retención
Entrada del
flujo de agua
de la ciudad
Válvula de com-
puerta y junta para
poder dar servicio
de mantenimiento.
Salida del agua al
sistema doméstico
Interruptor
de apagado
automático
en caso de
disminución
de presión
Indicador
de presión
