THIS HELMET’S SHELL IS MADE OF THERMOPLASTIC
THIS HELMET’S LINER IS MADE OF POLYSTIRENE (EPS)
Deutsch
1.1) Visiermechanik
Besteht aus einer an der Helmschale angeschraubten Mechanik, an der mit einem in ihren
Sitzen eingestecktes Stiftpaar, eine Schraube mit einem Bajonetteingriff befestigt wird.
1.2) Visier
Das Visier ist aus kratzfestem Polycarbonat und ist mit einem Ring mit Einhakungseinsätzen ausgestattet, die sich in die Sitze
der Grundbewegung einhaken. Der Visierring verfügt weiterhin über Zähne, die in den Zähnen der Grundbewegung eingreifen,
die eine Öffnungsstabilität des Visiers in den verschiedenen Positionen ermöglichen.

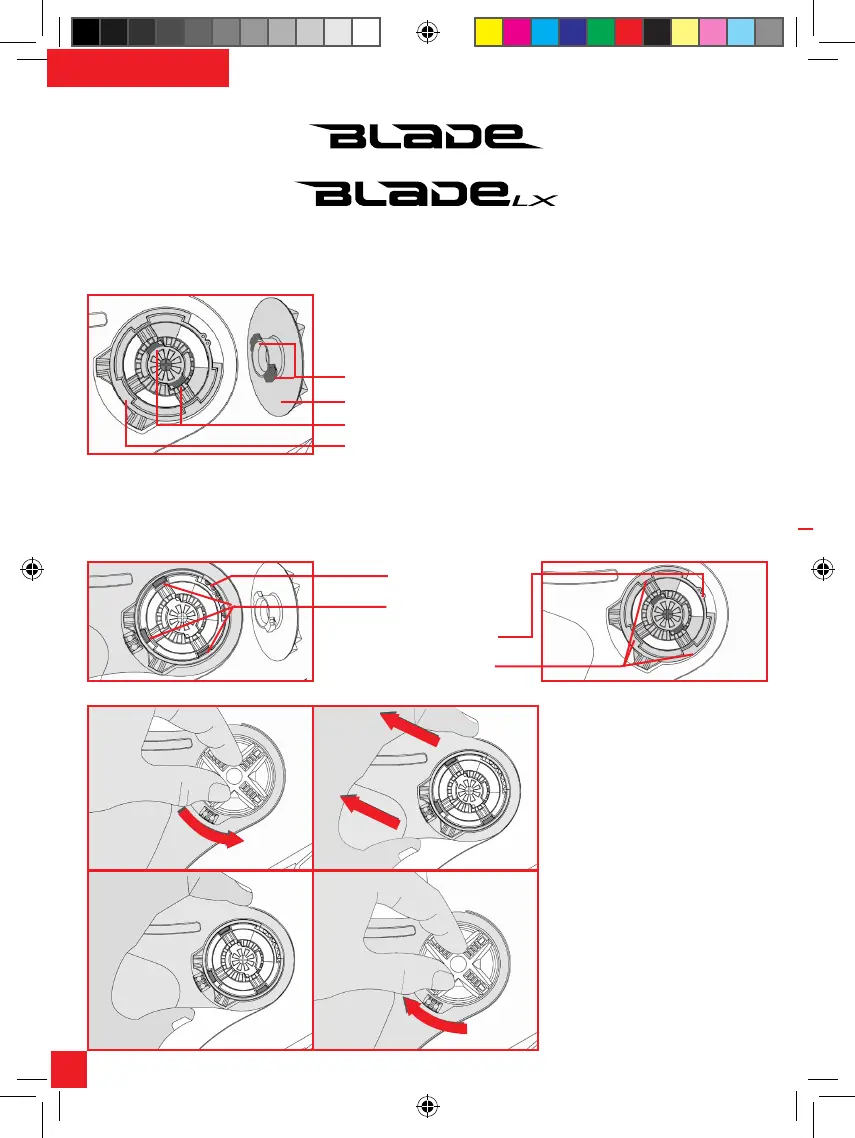

1.3) ENTFERNUNG/MONTAGE DES VISIERS
Während diesem Vorgang empfehlen wir,
den Helm auf eine flache Fläche zu legen.
Um das Visier abzumontieren, den Hinweisun-
gen in folgender Abbildung folgen: Auf einer der
beiden Seiten des Helms die seitliche Schrau-
be um 90° gegen den Uhrzeigersinn drehen
(1) und abnehmen. Das Visier hochheben bis
die Einsätze des Visiers mit den Sitzen auf
der Grundbewegung übereinstimmen (2). Die
Vorgänge und auch auf der anderen Seite des
Helms wiederholen. Das Visier herausziehen.
Für die Montage des Visiers den Hinweisen
in folgender Abbildung folgen: Auf einer der
beiden Seitens des Helms das Visier so ein-
setzen, dass die seitlichen Einsätze mit den
Sitzen der Grundbewegung übereinstimmen
(1). Das Visier in dieser Position lassen, die
seitliche Schraube so einsetzen, dass die bei-
den Stifte in die Einhakungen der Grundbewe-
gung eingreifen und die seitliche Schraube um
90° im Uhrzeigersinn drehen (2). Die Vorgänge
und auch auf der anderen Seite des Helms
wiederholen. Das Visier herunterklappen und
die gute Funktion überprüfen.
1 2
21
Stifte der Seitenschraube
Visierzähne
Visiereinsätze
Bewegungssystem-Zähne
Bewegungssystem-Sitz
Bewegungssystem
Seitenschraube
Seitenschraube-Sitze
26
