27

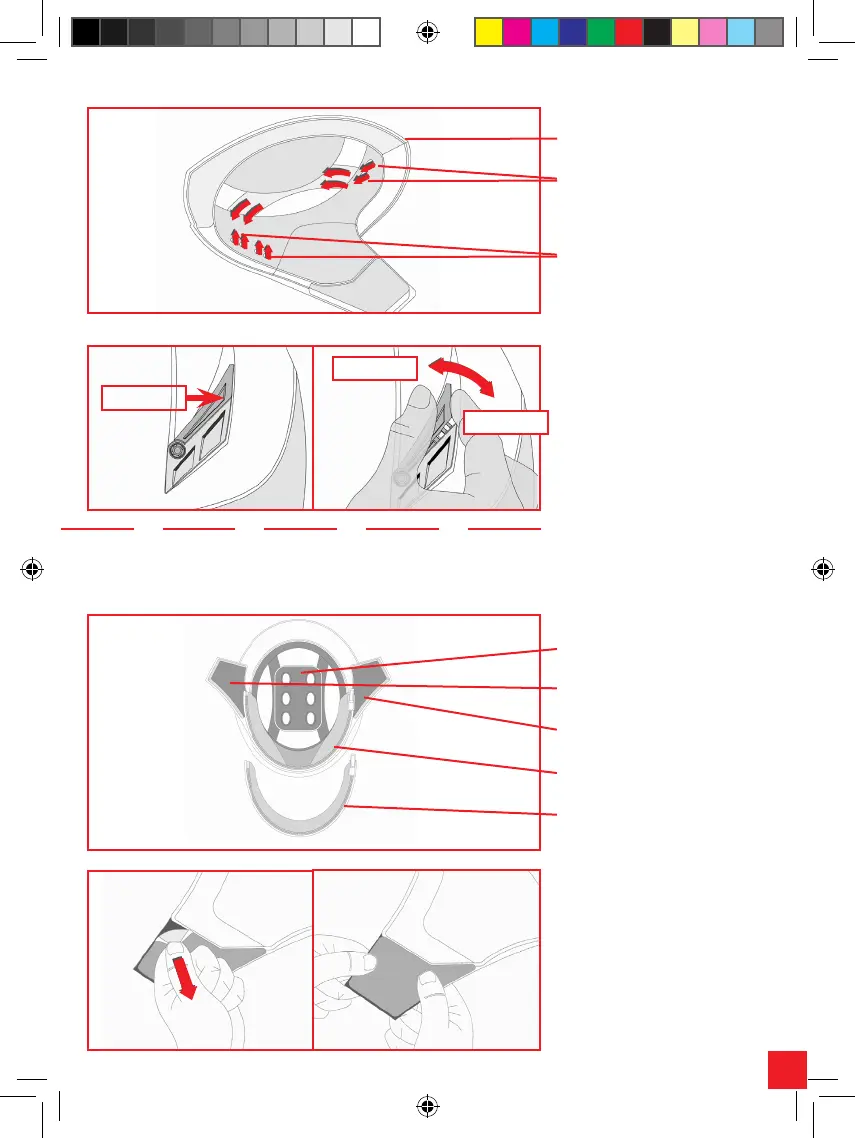

Zum Öffnen und Schließen der Luf-
tzufuhr muss der Schieber, wie in der
Abbildung dargestellt, betätigt wer-
den, bis man das Schnappen hört,
das darauf hinweist, dass der Schieber
blockier ist.
3) Innenteile
Die Haube, der rechte und linke Wangenschutz, der Genickschutz und die Polsterung unter dem Hals können entfernt und gewa-
schen werden. Für die Entfernung und Einbau der Innenteile, verweisen wir auf folgende Hinweise und Abbildungen.
2.1) Öffnung/Schließung der Luftzufuhr
2) LÜFTUNGSSYSTEM
3.1) Entfernung/Montage des Wan-
genschutzes
Um den Wangenschutz zu entfernen muss
sie in der Hand gehalten und in der Ri-
chtung des Pfeils gezogen werden, um
das Kletten (das den Wangenschutz verk-
leidet) zu trennen, wie es in der folgenden
Abbildung dargestellt wird.
Um den Wangenschutz wieder einzu-
setzen, diese an ihre Stelle einlegen
und darauf Aufmerksam machen, dass
das Kletten perfekt haftet, wie es in der
folgenden Abbildung dargestellt wird.
Vordere Luftzufuhr
Haube
Wangenschutz
Linker Wangenschutz
Genickschutz aus Gewebe (Blade)
Gepolsterter Genickschutz (Blade LX)
Kanalisierung im Polystyrol
Seitliche Luftabzieher
Schieber
Offen
Geschlossen
