Diametro esterno
A (mm)
(mm)
Max Min
Φ 6 - 6,35 (1/4”) 1,3 0,7
Φ 9,52 (3/8”) 1,6 1,0
Φ 12-12,7 (1/2”) 1,8 1,0
Φ 15,8-16 (5/8”) 2,4 2,2

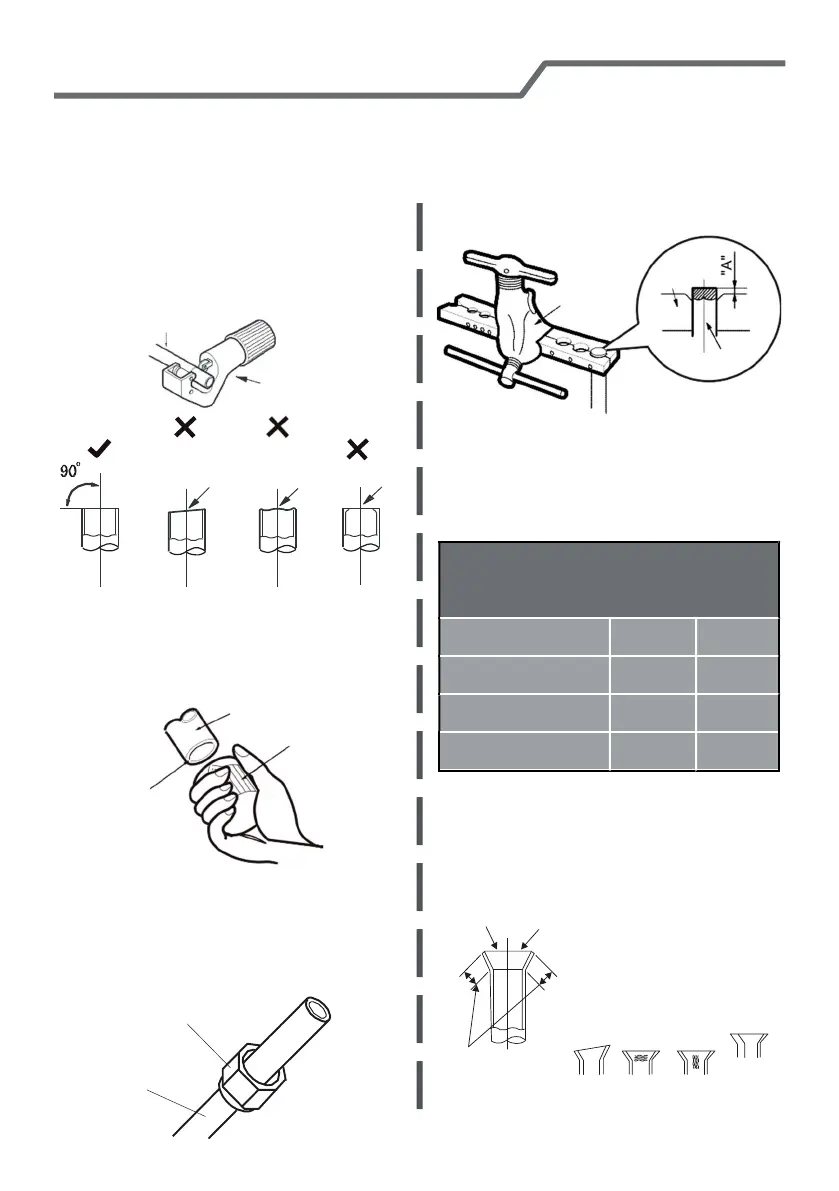

Metodo di svasamento del tubo
Osservazione:
Un errato svasamento del tubo è la principale causa di perdita del refrigerante.
Per svasare il condotto procedere come segue:
A: Sezionare il tubo
● Verificare la lunghezza del condotto
necessario fra le unità interna e
esterna.
● Sezionare la lunghezza necessaria
mediante il tagliatubi.
tubo
tagliatubi
E: Svasare il tubo
● Svasare il tubo mediante il
mandrino allargatubi.
morso
mandrino allargatubi
tubo
inclinazione irregolarità sbavature
Osservazione:
● “A” differisce secondo il diametro;
riferitevi alla seguente tabella:
B: Rimuovere le sbavature
● Rimuovere le sbavature mediante un
levigatore, impedendo la
penetrazione della limatura nel tubo.
tubo
levigatore
verso il basso
C: Introdurre un tubo isolante adatto
D: Installare il dado di raccordo
● Rimuovere il dado di raccordo del
condotto interno e della valvola
esterna e posizionarlo sul tubo.
raccordo
F: Ispezione
● Verificare la qualità dello svasamento. Se
vi sono difetti, ricominciare il mandrinaggio
secondo la procedura fornita.
superficie liscia
svasamento errato
inclinazione superficie
danneggiata
le lunghezze sono uguali
fessure
spessore
irregolare
