Airwell Wellea Split A R32 - Anwendung 2

165

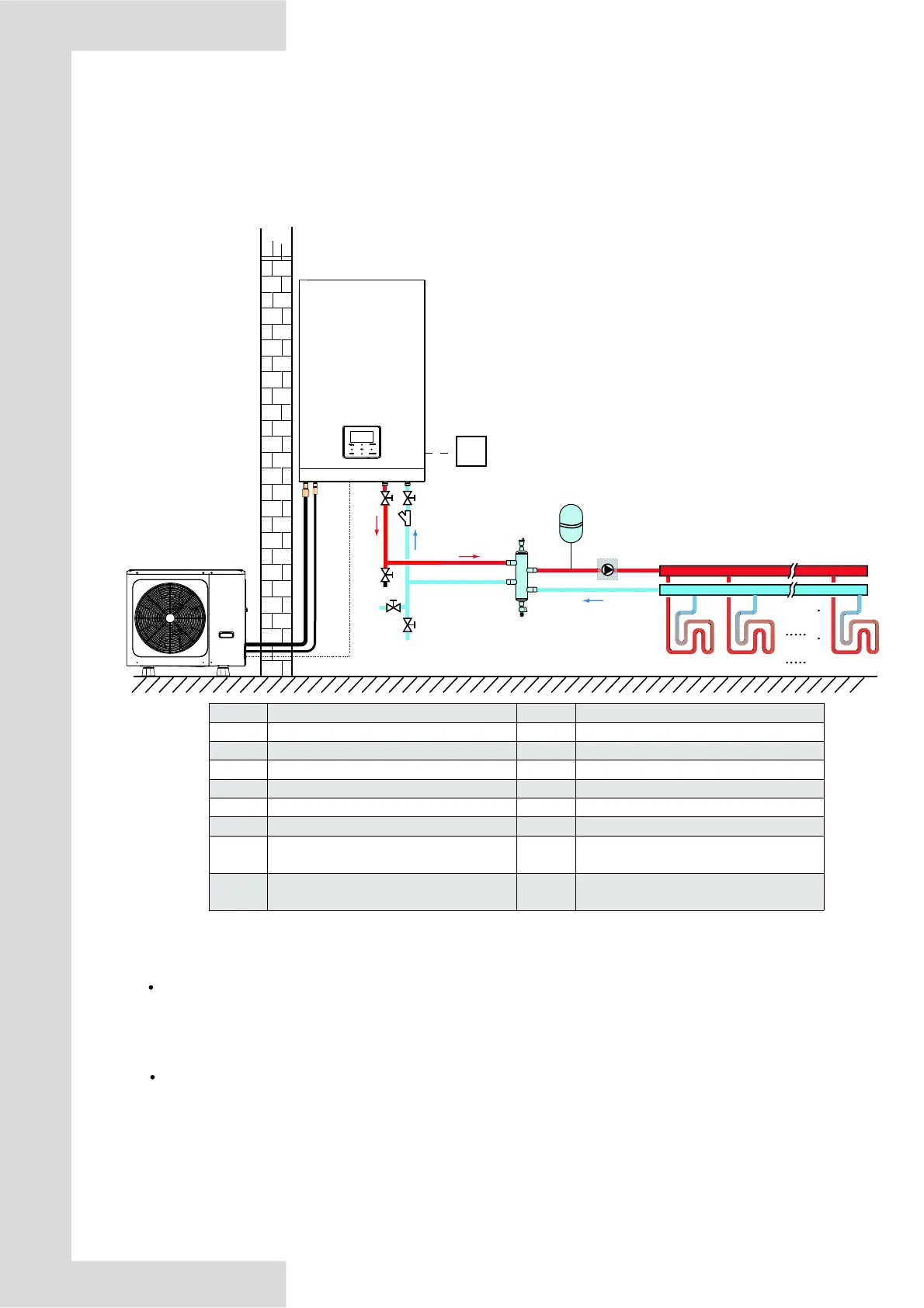

7.2.1 Einz-Zonen-Steuerung
Code Code
1
2
3
5
5.1
5.2
RT 1
6 RT8
13 FHL
1…n
Raumheizung
Umwälzpumpenbetrieb
Wenn das System EIN ist, d. h. ein "HL" aller Thermostate schließt, startet P_o (6). Wenn das System AUS ist, d. h.
alle "HL" geöffnet sind, stoppt P_o (6) den Betrieb.
2
19
6
5
5.2
5.1
13
17
15
FHL1
17
FHL2 FHLn
23
18
Modbus
Außen
19
Innen
1
RT1
3
Montageeinheit
Außeneinheit
Inneneinheit
Benutzeroberfläche
Ausgleichsbehälter (Feldversorgung)
Automatisches Entlüftungsventil
Ablassventil
P_o: Externe Umwälzpumpe
(Feldversorgung)
Ausdehnungsgefäß (Feldversorgung)
Montageeinheit
Niederspannungs-Raumthermostat (Feldversorgung)
Hochspannungs-Raumthermostat
(Feldversorgung)
Fußbodenheizkreis (Feldversorgung)
7.2 Anwendung 2
Die RAUMTHERMOSTAT-Steuerung für Raumheizung oder -kühlung muss auf dem Bedienfeld eingestellt werden. Sie kann auf drei
Arten eingestellt werden: MODUS EINSTELLEN/EINZ-ZONE/DOPPELZONE. Das Innengerät kann an einen Hochspannungs-
Raumthermostat und einen Niederspannungs-Raumthermostat angeschlossen werden. Es kann auch eine Thermostat-
Übertragungsplatine angeschlossen werden. Weitere sechs Thermostate können an die Thermostat-Übertragungsplatine
angeschlossen werden. Für Verkabelung siehe 8.8.6/5) "Für Raumthermostat". (Siehe 9.6.6 "RAUMTHERMOSTAT")
Einz-Zonen-Steuerung: Gerät AN/AUS wird vom Raumthermostat gesteuert, der Kühl- oder Heizmodus und die
Wasseraustrittstemperatur werden auf dem Bedienfeld eingestellt. Das System ist EIN, wenn ein "HL" aller
Thermostate geschlossen wird. Wenn alle "HL" geöffnet sind, schaltet sich das System AUS.
17
18
19
23
Absperrventil (Feldversorgung)
Füllventil (Feldversorgung)
Ablassventil (Feldversorgung)
Sammler/Verteiler (Feldversorgung)
15
Filter (Zubehör)
