Airwell Wellea Split A R32 - Application 2

Lorsque le système est en MARCHE, ce qui signifie qu’un «HL» des thermostats se ferme, P_o (6) commence
à fonctionner; Lorsque le système est en ARRÊT, ce qui signifie que tous les «HL» s’ouvrent, P_o (6) cesse de
fonctionner.
Contrôle d’une zone: l'unité MARCHE/ARRÊT est contrôlée par le thermostat d'ambiance, le mode de refroidisse-
ment ou de chauffage et la température de sortie d'eau sont réglés sur l'interface utilisateur. Le système est en
MARCHE quand un «HL» des thermostats se ferme. Lorsque tous les «HL» s’ouvrent, le système est en ARRÊT.
7.2 Application 2
Le contrôle THERMOSTAT D'AMBIANCE pour le chauffage ou le refroidissement de l'espace doit être réglé sur l'interface
utilisateur. Il peut être réglé de trois manières: RÉG.MODE/UNE ZONE/DOUBLE ZONE. L'unité intérieure peut être
connectée à un thermostat d'ambiance haute tension et à un thermostat d'ambiance basse tension. Un Carte de transfert
de thermostat peut également être connecté. Six autres thermostats peuvent être connectés au Carte de transfert de
thermostat. Veuillez vous référer à 8.8.6/5) « Pour le thermostat d'ambiance » pour le câblage. (Voir 9.6.6 THERMOSTAT
AMBI)
94

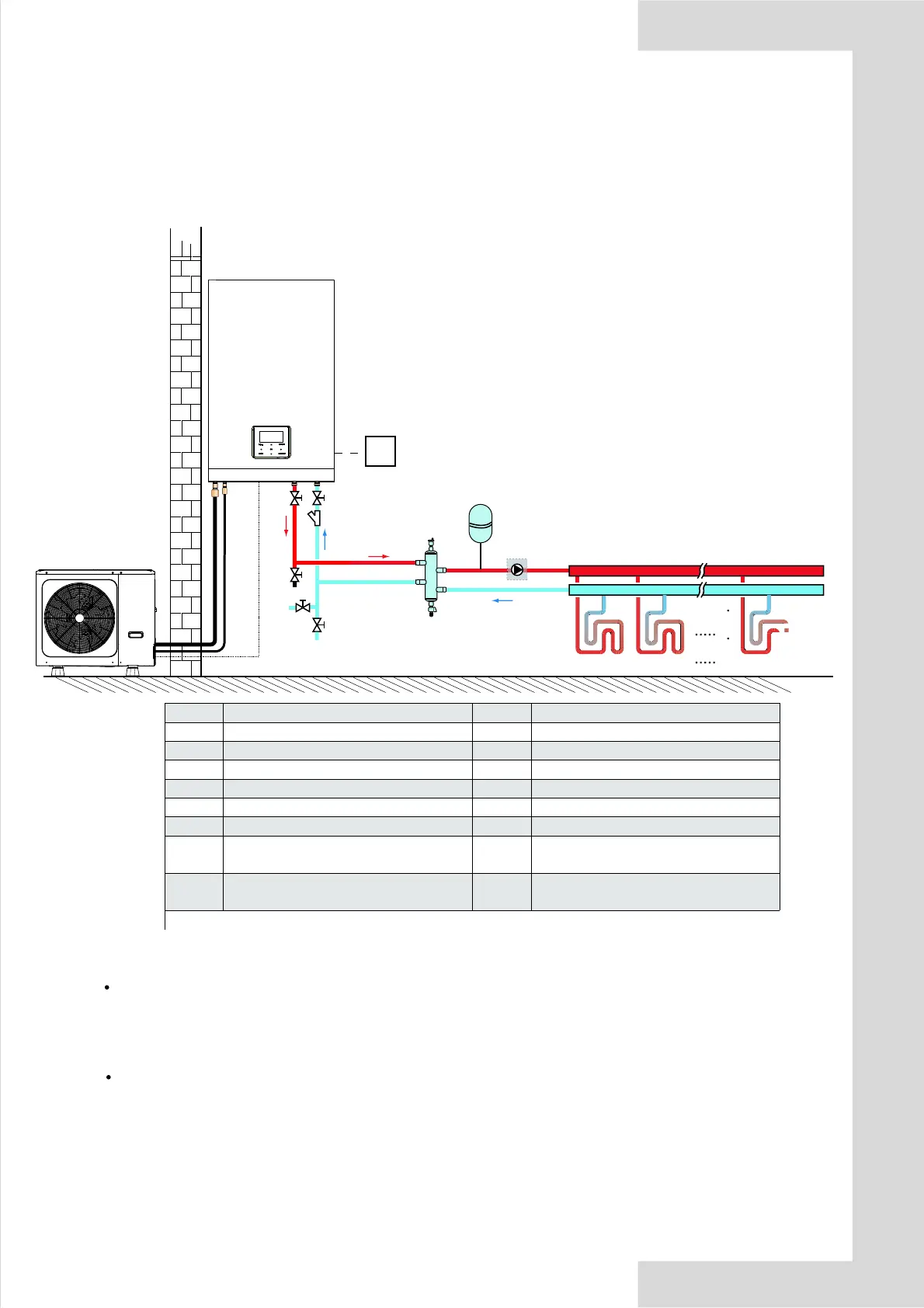

7.2.1 Contrôle d'une zone
1 Unité extérieure
Thermostat d'ambiance basse tension (Fourniture sur site)
Unité intérieure
Interface utilisateur
Réservoir d'équilibrage (Fourniture sur site)
Vanne de purge automatique
Vanne de vidange
Vase d'expansion (Fourniture sur site)
Filtre (Accessoire)
Unité de montage
Unité de montage
Code
Code
2
3
5
5,1
5,2
RT 1
6
13
FHL
1…n
15
Chauffage de l'espace
Fonctionnement de la pompe de circulation
2
19
6
5
5.2
5.1
13
17
15
FHL1
17
FHL2 FHLn
23
18
Modbus
Extérieur
19
Intérieur
1
RT1
3
P_o: Pompe de circulation à l'extérieur
(Fourniture sur site)
Boucle de chauffage par le sol (Fourniture
sur site)
Vanne d'arrêt (Fourniture sur site)
Vanne de remplissage (Fourniture sur site)
Vanne de vidange (Fourniture sur site)
Collecteur/distributeur (Fourniture sur site)
17
18
19
23
