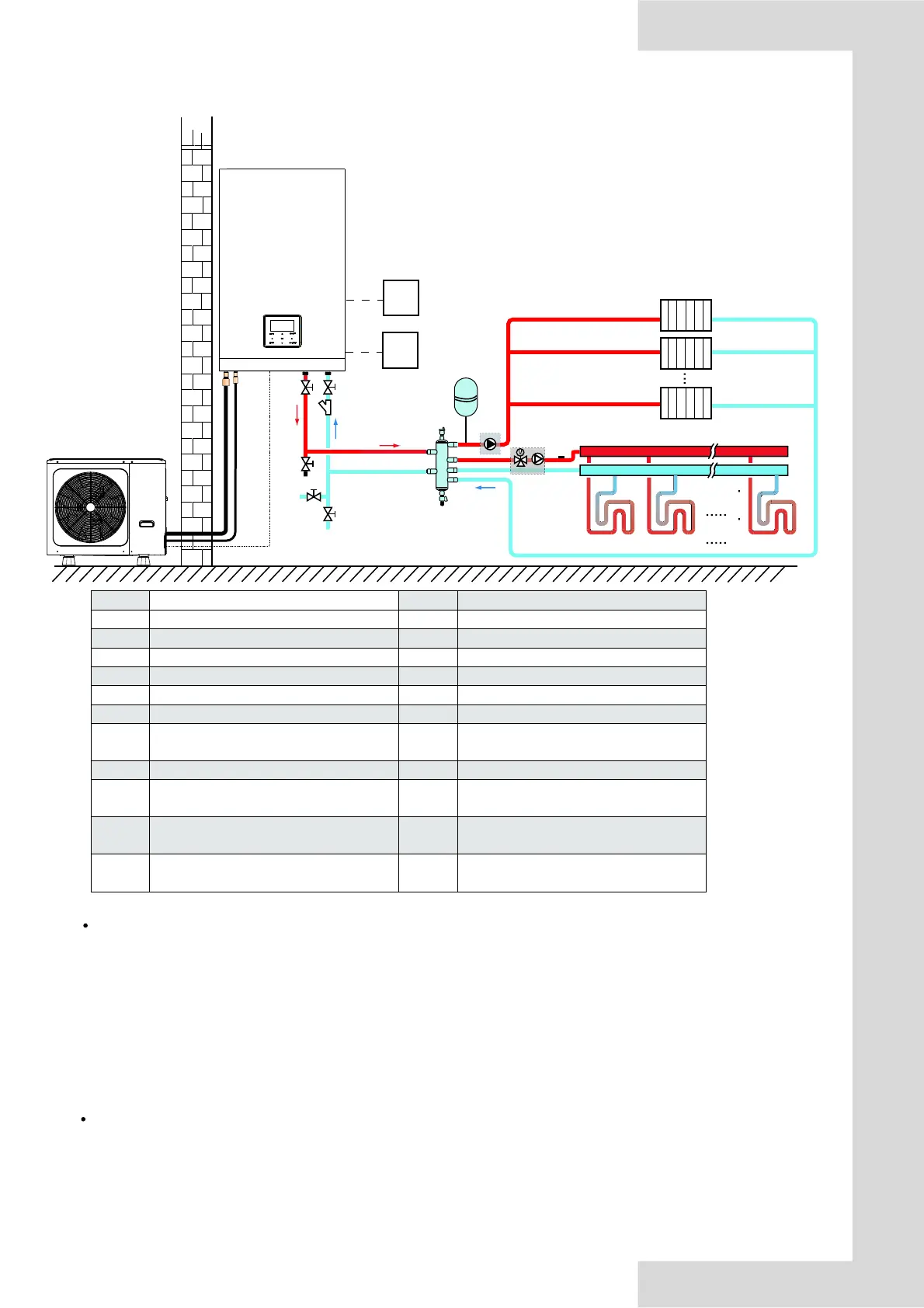

7.2.3 Contrôle de double zone
AA
1
Unité extérieure
15
2
Unité intérieure
17
3 Interface utilisateur
Vanne de purge automatique
Vanne de vidange
Station de mélange (Fourniture sur site)
Vase d'expansion (Fourniture sur site)
18
5 Réservoir d'équilibrage (Fourniture sur site)
19 Vanne de vidange (Fourniture sur site)
Collecteur/distributeur (Fourniture sur site)
Thermostat d'ambiance haute tension (Fourniture sur site)
Radiateur (Fourniture sur site)
5,1
23
5,2
6
RT 1
8
RT 2
8,1
SV3: Vanne de mélange (Fourniture sur site)
Tw2
8.2 FHL
1…n
13
RAD.
1...n
Chauffage de l'espace
La zone1 peut fonctionner en mode de refroidissement ou de chauffage, tandis que la zone2 ne peut fonctionner
qu'en mode de chauffage; Lors de l'installation, pour tous les thermostats de la zone1, seules les bornes H et L
doivent être connectées. Pour tous les thermostats de la zone2, seules les bornes C et L doivent être
connectées.
1) Le MARCHE/ARRÊT de la zone1 est contrôlé par le thermostat d'ambiance de la zone1. Lorsque «HL»
du thermostat de la zone1 se ferme, la zone1 est en MARCHE. Lorsque le «HL» se ferme, la zone1 est
en ARRÊT; La température cible et le mode de fonctionnement sont réglés sur l'interface utilisateur;
2) En mode de chauffage, le MARCHE/ARRÊT de la zone2 est contrôlé par le thermostat d'ambiance de la
zone2. Lorsque «CL» du thermostat de la zone2 se ferme, la zone2 est en MARCHE. Lorsque le «CL»
s’ouvre, le zone2 est en ARRÊT. La température cible est réglée sur l'interface utilisateur; La zone 2 ne peut
fonctionner qu'en mode de chauffage. Lorsque le mode de refroidissement est réglé sur l'interface utilisateur, la
zone2 reste en ARRÊT.
Fonctionnement de la pompe de circulation
Lorsque la zone 1 est en MARCHE, P_o (6) commence à fonctionner; Lorsque la zone 1 est en ARRÊT, P_o
(6) cesse de fonctionner;
Lorsque la zone 2 est en MARCHE, SV3(8.1) est en MARCHE, P_c(8.2) commence à fonctionner; Lorsque la
zone 2 est en ARRÊT, SV3(8.1) est en ARRÊT, P_c(8.2) cesse de fonctionner.
