16

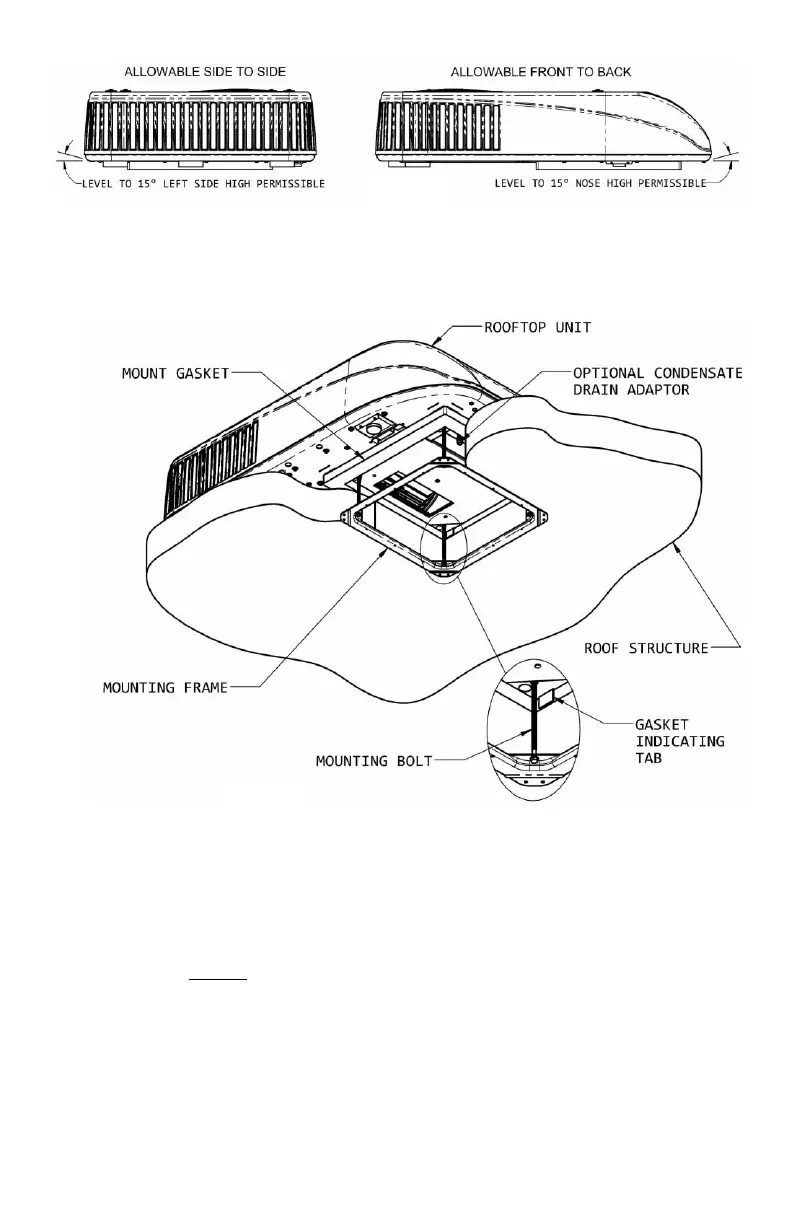

4. Si la pompe à chaleur est dotée d’une pompe
de condensation d’évaporateur facultative, vous
devez installer un boyau à diamètre intérieur de 13
mm (1/2 po) de l’ouverture carrée de 35,56 cm (14
po), à travers le plafond du véhicule et descendant
le long de la cloison latérale afin de permettre à l’eau
d’être évacuée sous le véhicule. Veillez à ce que le
boyau ne forme aucun pli fermé aux endroits où il
tourne. Raccordez le haut du boyau d’évacuation
au raccord à entailles illustré dans la Figure 4.
V. CÂBLAGE ÉLECTRIQUE
ACHEMINEMENT DU CÂBLAGE 115 V CC
En respectant les spécifications d’Airxcel, Inc.
pour le câblage haute tension et l’ensemble des codes
de l’électricité locaux et nationaux, acheminez le
câblage d’alimentation 115 V CC de l’unité de toit de sa
source à la boîte de connexion.
Spécifications de câblage haute tension pour un
dispositif de protection contre les surtensions
possédant l’intensité minimale requise – (voir la
plaque d’identification sur la partie supérieure de
l’appareil)
1. U.L. exige l’utilisation exclusive de conducteurs
en cuivre 12 AWG minimum lors de l’utilisation du
dispositif minimal recommandé de protection contre
les surtensions. Les dispositifs de calibre supérieur
ou les installations de câblage plus longues exigeront
des conducteurs en cuivre 10 AWG ou plus.
2. Afin d’éviter des chutes de tension supérieures
à 10 % lors charges de démarrage, respectez la
ligne directrice suivante : Pour des longueurs
de plus de 15 mètres (50 pi), utilisez des
conducteurs en cuivre 10 AWG ou plus. Appariez-
les au dispositif de protection contre les surtensions
fourni. Protection du circuit : reportez-vous à la
plaque d’identification sur la partie supérieure de
l’appareil.
Spécifications de câblage haute tension pour un
dispositif de protection contre les surtensions
dépassant l’intensité minimale requise (voir la
plaque d’identification sur la partie supérieure de
l’appareil)
Le diamètre de câblage du dispositif de protection
contre les surtensions et la longueur des câbles
du climatiseur doivent être conformes aux
réglementations locales et aux normes NEC
(National Electrical Code).
