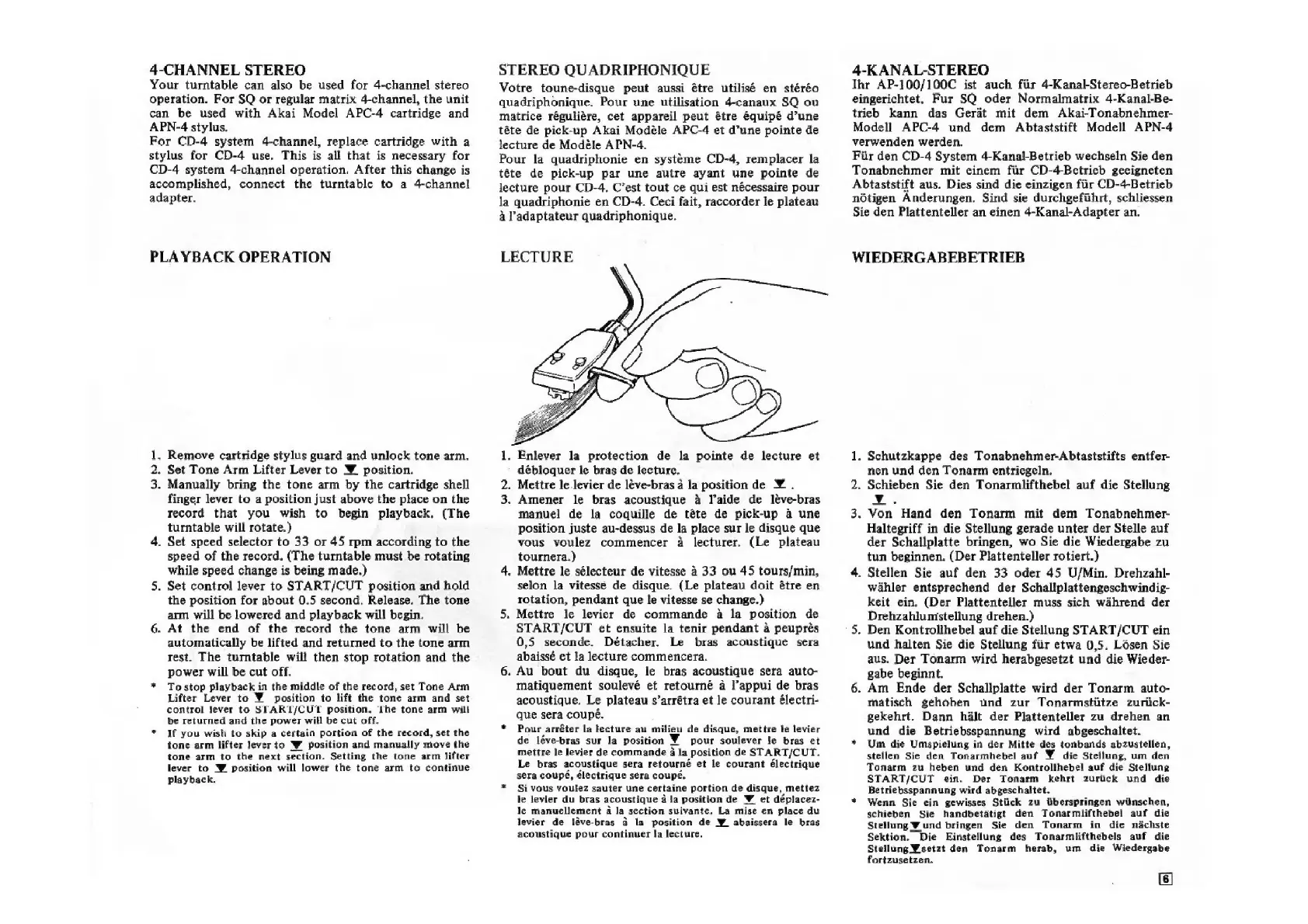

Akai AP-100C

4-CHANNEL STEREO
Your turntable can also be used for 4-channel stereo
operation. For SQ or regular matrix 4-channel, the unit
can be used with Akai Model APC-4 cartridge and
APN-4 stylus.
For CD-4 system 4-channel, replace cartridge with a
stylus for CD-4 use. This is all that is necessary for
CD-4 system 4-channel operation. After this change is
accomplished, connect the turntable to a 4channel
adapter.
PLAYBACK OPERATION
. Remove cartridge stylus guard and unlock tone arm.
. Set Tone Arm Lifter Lever to VW. position.
. Manually bring the tone arm by the cartridge shell
finger lever to a position just above the place on the
record that you wish to begin playback. (The
turntable will rotate.)
4. Set speed selector to 33 or 45 rpm according to the
speed of the record. (The turntable must be rotating
while speed change is being made.)
5. Set control lever to START/CUT position and hold
the position for about 0.5 second. Release. The tone
arm will be lowered and playback will begin.
6. At the end of the record the tone arm will be
automatically be lifted and returned to the tone arm
rest. The turntable will then stop rotation and the
power will be cut off.
* Tostop playback in the middle of the record, set Tone Arm
Lifter Lever to W position to lift the tone arm and set
control lever to SFARI/CUT position. ‘Ihe tone arm will
be returned and the power will be cut off.
* If you wish to skip a certain portion of the record, set the
tone arm lifter lever to W position and manually move the
tone arm to the next section. Setting the tone arm lifter
lever to W position will lower the tone arm to continue
Playback.
Whe
STEREO QUADRIPHONIQUE
Votre toune-disque peut aussi étre utilisé en stéréo
quadriphonique. Pour une utilisation 4-canaux SQ ou
matrice réguliére, cet appareil peut étre équipé d’une
téte de pick-up Akai Modéle APC-4 et d’une pointe de
lecture de Modéle APN-4.
Pour la quadriphonie en systeéme CD-4, remplacer la
téte de pick-up par une autre ayant une pointe de
lecture pour CD-4, C’est tout ce qui est nécessaire pour
la quadriphonie en CD-4. Ceci fait, raccorder le plateau
a ladaptateur quadriphonique.
LECTURE
1. Enlever la protection de la pointe de lecture et
débloquer le bras de lecture.
2. Mettre le levier de léve-bras a la position de ¥ .
3. Amener le bras acoustique 4 Taide de leéve-bras
manuel de la coquille de téte de pick-up 4 une
position juste au-dessus de la place sur le disque que
vous voulez commencer 4 lecturer. (Le plateau
tournera.)
4. Mettre le sélecteur de vitesse 4 33 ou 45 tours/min,
selon la vitesse de disque. (Le plateau doit étre en
rotation, pendant que le vitesse se change.)
5. Mettre le levier de commande 4a la position de
START/CUT et ensuite la tenir pendant 4 peuprés
0,5 seconde. Détacher. Le bras acoustique sera
abaissé et la lecture commencera.
6. Au bout du disque, le bras acoustique sera auto-
matiquement soulevé et retourné a l’appui de bras
acoustique. Le plateau s’arrétra et le courant électri-
que sera coupé.
* Pour arréter la lecture au milieu de disque, mettre le levier
de léve-bras sur la position ¥ pour soulever le bras et
mettre le levier de commande 4 la position de START/CUT.
Le bras acoustique sera retourné et le courant électrique
sera coupé, electrique sera coupe.
* Si vous voulez sauter une certaine portion de disque, mettez
le levier du bras acoustique a la position de W et déplacez-
le manuellement 4 la section suivante. La mise en place du
levier de léve-bras 4 la position de W abaissera le bras
acoustique pour continuer la lecture.
4-KANAL-STEREO
Thr AP-100/100C ist auch fiir 4-Kanal-Stereo-Betrieb
eingerichtet. Fur SQ oder Normalmatrix 4-Kanal-Be-
trieb kann das Gerat mit dem Akai-Tonabnehmer-
Modell APC-4 und dem Abtaststift Modell APN-4
verwenden werden.
Fiir den CD-4 System 4-Kanal-Betrieb wechseln Sie den
Tonabnehmer mit einem fiir CD-4Betrieb geeigneten
Abtaststift aus. Dies sind die einzigen fir CD-4-Betrieb
notigen Anderungen. Sind sie durchgefiihrt, schliessen
Sie den Plattenteller an einen 4-Kanal-Adapter an.
WIEDERGABEBETRIEB
1. Schutzkappe des Tonabnehmer-Abtaststifts entfer-
nen und den Tonarm entriegeln.
2. Schieben Sie den Tonarmlifthebel auf die Stellung
3. Von Hand den Tonarm mit dem Tonabnehmer-
Haltegriff in die Stellung gerade unter der Stelle auf
der Schallplatte bringen, wo Sie die Wiedergabe zu
tun beginnen. (Der Plattenteller rotiert.)
4. Stellen Sie auf den 33 oder 45 U/Min. Drehzahl-
wahler entsprechend der Schallplattengeschwindig-
keit ein. (Der Plattenteller muss sich wahrend der
Drehzahlumstellung drehen.)
5. Den Kontrollhebel auf die Stellung START/CUT ein
und halten Sie die Stellung fiir etwa 0,5. Losen Sie
aus. Der Tonarm wird herabgesetzt und die Wieder-
gabe beginnt.
6. Am Ende der Schallplatte wird der Tonarm auto-
matisch gehohen und zur Tonarmstiitze zuriick-
gekehrt. Dann halt der Plattenteller zu drehen an
und die Betriebsspannung wird abgeschaltet.
* Um die Umspielung in der Mitte des tonbands abzustellen,
stellen Sie den Tonarmhebel auf ¥ die Stellung, um den
Tonarm zu heben und den Kontrollhebel auf die Stellung
START/CUT ein. Der Tonarm kehrt zuriick und die
Betriebsspannung wird abgeschaltet.
* Wenn Sie ein gewisses Stiick zu tberspringen wiinschen,
schieben Sie handbetatigt den Tonarmlifthebel auf die
Stellung Wund bringen Sie den Tonarm in die nachste
Sektion. Die Einstellung des Tonarmlifthebels auf die
Stellung Wsetzt den Tonarm herab, um die Wiedergabe
fortzusetzen.
(6)
