Alde Compact 3010 Operating Instruction & Installation Instruction

2
Läs noggrant igenom denna anvis-
ning innan värmepannan tas i bruk.
Denna anvisning är godkänd för värme-
panna Alde Compact 3010 monterad i
båt upp till 24 meters längd enligt CE nr.
0845 BP-0003 och EMC e5 03 0261
Installation och reparation får endast
utföras av fackman.
Samtliga nationella föreskrifter och
tillämpningsregler måste följas samt
vederbörlig hänsyn tas till brittiska
normer och ISO-standard för båtbyggeri
och –installationer.

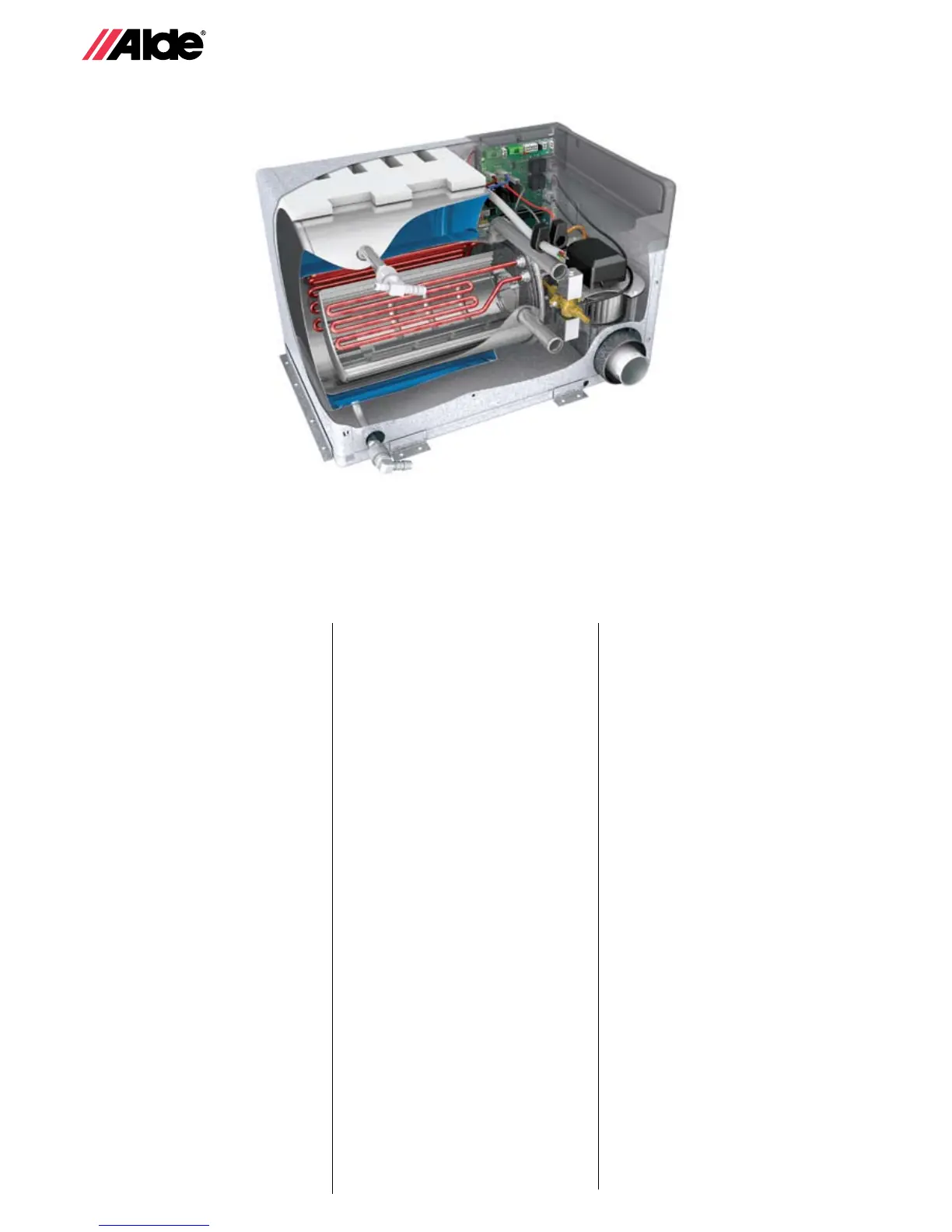

VÄRMEPANNANS
KONSTRUKTION
Värmepannan består av tre excentriskt
monterade rör, (värmeväxlaren, vatten-
manteln för värmesystemet och ytterst
vattenmanteln för varmvatten). De två
yttre rören med gavlar och anslutningar
är tillverkade i rostfritt stål medan värme-
växlaren är av aluminium.
Värmeväxlaren är avdelad i två cirkel-
halvor. Brännaren är placerad i den övre
halvan som utgör för brännings rummet
och i den nedre halvan leds rökgaser ut.
På värmeväxlarens gavel är brännar-
huset monterat. Detta består av för-
bränningsäkt, brännare, magnetventil
och insug nings-/avgasanslutning.
I vattenmanteln för värmesystemet är två
elpatroner monterade.
Maxeffekten är 2 eller 3 kW beroende på
modell.
FUNKTIONSBESKRIVNING
Gasoldrift
När gasoldrift väljs på manöverpanelen,
startar förbränningsäkten. Vid rätt varv-
tal ger äkten en signal till kretskortet att
värmepannan kan tändas. Tändgnistor
sänds till tändstiftet samtidigt som mag-
netventilen öppnar för gas.
Brännaren tänds och en sensor skickar
signal tillbaka till kretskortet att värme-
pannan tänt och tändgnistan upphör.
Brännaren brinner nu tills värmepan-
nans termostat eller rumstermostaten
uppnått inställt temperaturvärde.
Skulle värmepannan slockna av någon
anledning, känner sensorn av detta och
värmepannan gör ett nytt startförsök
(i ca 10 sek).
Elpatronsdrift
När eldrift väljs i något av effektlägena
på manöverpanelen drar 12 volts relä-
erna på krets kortet, så att 230 volts
ström går till elementen. Elpatronen
styrs på liknande sätt som gasol-
pannan.
Varmvatten
När endast varmvatten önskas, t ex
sommartid behövs inga inställningar
göras, värmepannan sköter denna funk-
tion automatiskt.
Pumpen startar först när temperaturen i
båten är lägre än inställd temperatur (se
punkt 4, manöverpanel).
Om båtens innetemperatur är högre
startar inte pumpen.
VIKTIG INFORMATION
Gasolpannan och elpatronen kan •
samköras.
Värmepannan prioriterar alltid •
elpatronen.
Uppvärmning av värmesystemet kan •
ske utan att varmvattenberedaren är
fylld med färskvatten.
Slå alltid ifrån huvudström brytaren till •
värmepannan när båten inte används.
Töm alltid varmvattenberedaren från •
färskvatten när frostrisk föreligger.
Gasolpannan får inte vara igång vid •
tankning av båten.
Värmepannan får inte startas utan •
glykolvätska.
Vid tvättning av båten får man inte •
spola direkt mot skorstenen.
Koppar bör inte användas i •
värmekretsen.
BRUKS- OCH INSTALLATIONSANVISNING
