7

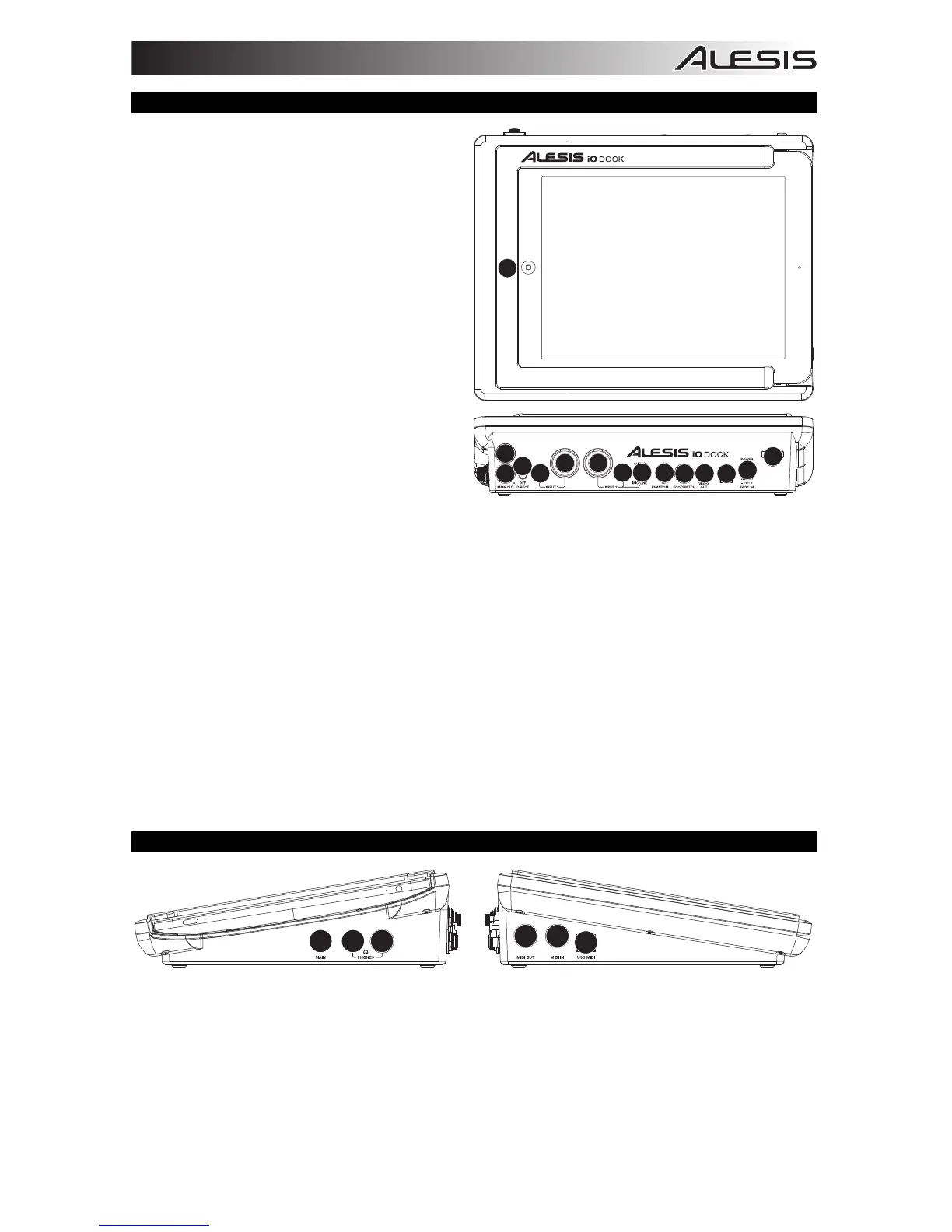

CARACTÉRISTIQUES DU PANNEAU SUPÉRIEUR ET ARRIÈRE
1. SOCLE – Branchez un iPad ici.
2. ENTRÉE c.c. – Branchez le câble
d'alimentation inclus (6V, 3A) à cette entrée,
puis branchez l’extrémité à une prise de
courant.
3. INTERRUPTEUR D'ALIMENTATION –
Commutateur permettant de mettre le iO
Dock sous et hors tension.
4. CLIP – Utilisez ce clip pour fixer le câble afin
de ne pas le débrancher accidentellement.
5. MAIN OUT (sortie principale) – Utilisez des
câbles 1/4 po (6,3mm) TRS standards afin de
brancher cette sortie à un haut-parleur ou à
un système de sonorisation. Le niveau du
signal de cette sortie est commandé par le
bouton MAIN (volume principale).
6. INTERRUPTEUR DIRECT MONITORING –
Activez (ON) cette fonction afin d'écouter les
sources d’entrée directement sans qu’elles
subissent de traitement du iPad.
7. ENTRÉE MICROPHONE / LINE – Cette
entrée permette de brancher un appareil à
niveau ligne ou un microphone avec un câble XLR ou 1/4 po (6,3mm) TRS.
8. ENTRÉE GUITAR / LINE – Cette entrée permette de brancher un appareil à niveau ligne, un
microphone, ou un guitare avec un câble XLR ou 1/4 po (6,3mm) TRS.
9. SÉLECTEUR MIC/LINE / GUITAR – Lorsque ce sélecteur est réglé sur « GUITAR », le canal peut
servir pour brancher des instruments à à grande impédance pour guitare ou basse. Lorsqu'il est réglé
sur « MIC/LINE », le canal accepte les signaux micro et à niveau ligne.
10. GAIN – Permet d'ajuster le niveau du signal audio de l'entrée.
11. PHANTOM POWER INTERRUPTEUR – Cet interrupteur permet d'activer et de désactiver
l'alimentation fantôme. Lorsqu'elle est activée, l'alimentation fantôme fournit +48 V aux deux entrées
micro XLR. Veuillez noter que la plupart des microphones électrodynamiques ne nécessitent pas
d'alimentation fantôme, alors que les microphones à condensateur en ont besoin. Consultez la
documentation fournie avec votre microphone pour savoir si vous devez utiliser l'alimentation fantôme.
12. ENTRÉE FOOTSWITCH – Cette entrée permet de brancher une commande au pied à l’aide d’un câble
1/4 po. La commande au pied permet d’acheminer des messages de démarrage ou d’arrêt MIDI au
iPad.
13. SORTIE VIDÉO COMPOSITE – Utilisez un câble composite vidéo standard (RCA) pour brancher cette
sortie à l'entrée composite vidéo du périphérique de lecture.
CARACTÉRISTIQUES DU PANNEAU LATÉRAL
123
4
5
6
1. MAIN VOL (volume principal) – Ajuste les niveaux de MAIN OUT (sortie principale).
2. VOLUME DE CASQUE D'ÉCOUTE – Ce bouton ajuste les niveaux de la sortie du casque d'écoute.
3. CASQUE D'ÉCOUTE – Permet de brancher un casque d'écoute 1/4 po (6,3mm) TRS.
4. MIDI OUT – Vous pouvez brancher un câble MIDI à cinq broches à cette sortie et à l'entrée MIDI IN
d'un appareil MIDI externe.
5. MIDI IN – Vous pouvez brancher un câble MIDI à cinq broches à cette entrée et à la sortie MIDI OUT
d'un appareil MIDI externe.
6. USB MIDI – Ce connecteur permet d’envoyer des données MIDI vers/depuis un ordinateur. Utilisez un
câble USB afin de brancher le iO Dock à un ordinateur. Le iO Dock requiert une connexion USB 1.1 ou
supérieure (p. ex., USB 2.0). (Remarque : Le signal audio ne passe pas par cette connexion.))
1
5
2
3
4
5
6
7
10
10
9
11
12 13
8
