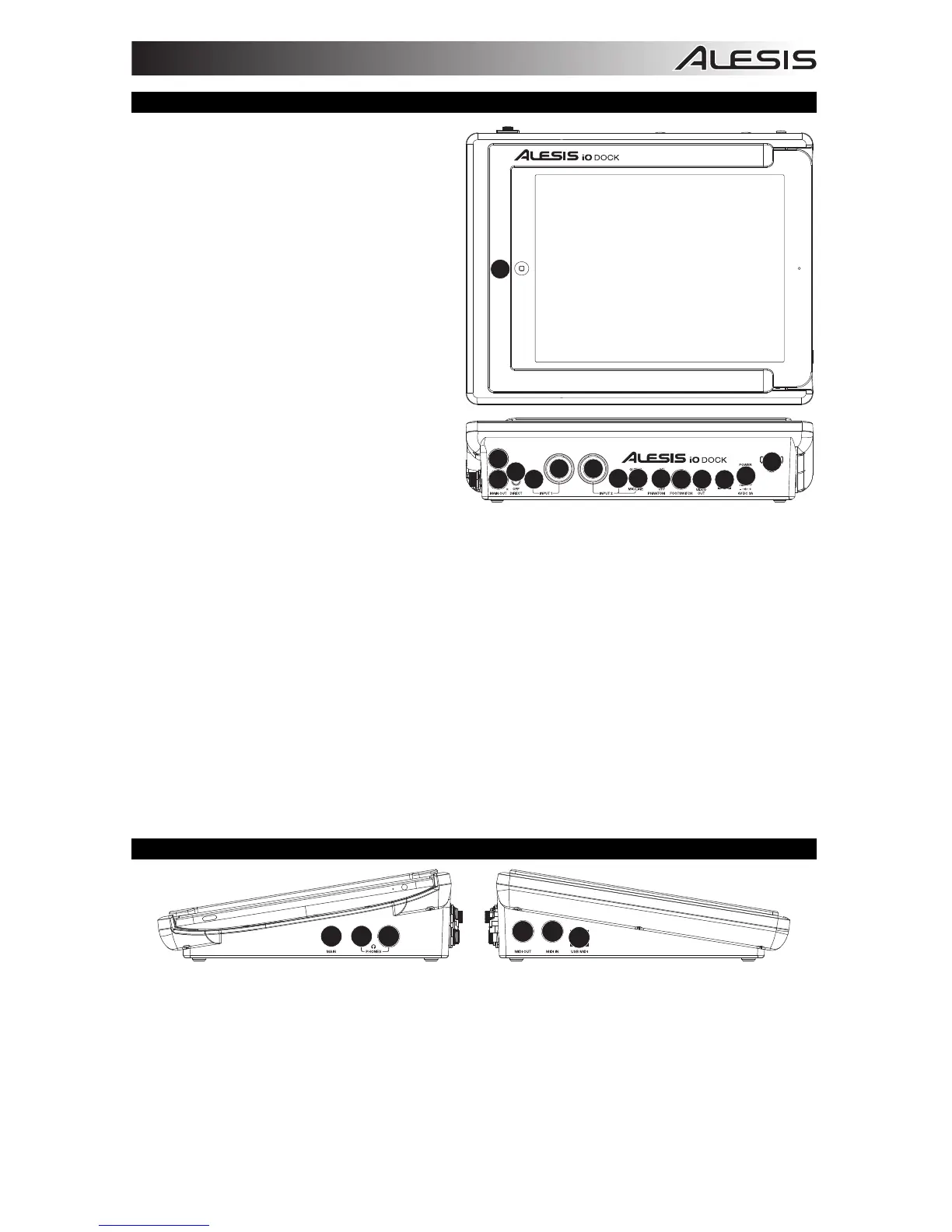

CARATTERISTICHE PANNELLO SUPERIORE E POSTERIORE
1. DOCK – Collegare l'iPad a questo livello.
2. INGRESSO CC – Collegare l’adattatore di
alimentazione in dotazione (6V, 3A) a
questo livello, quindi collegarlo ad una presa
elettrica a parete.
3. INTERRUTTORE DI ALIMENTAZIONE
(POWER) – Accende e spegne l’iO Dock.
4. DISPOSITIVO DI FISSAGGIO DEL CAVO
– Per evitare uno scollegamento
accidentale, fissare il cavo dell’adattatore a
questo dispositivo.
5. MAIN OUT (uscita principale) – Servirsi di
cavi standard TRS da 1/4" per collegare
questa uscita Master ad una cassa o ad un
sistema di amplificatori. Il livello di questa
uscita è controllato tramite la manopola
MAIN (volume principale).
6. INTERRUTTORE DI MONITORAGGIO
DIRETTO – Impostare questo interruttore su
"ON" per ascoltare direttamente le proprie
fonti audio di ingresso senza alcuna
elaborazione da parte dell'iPad.
7. INGRESSO DI MICROFONO / LINEA – Collegare un dispositivo a livello di linea o un microfono
servendosi di i cavi XLR o TRS da 1/4".
8. INGRESSO DI CHITARRA / LINEA – Collegare un dispositivo a livello di linea, un microfono o una
chitarra servendosi di i cavi XLR o TRS da 1/4".
9. INTERRUTTORE MIC/LINE / GUITAR (Microfono/Linea / Chitarra) – Quando l'interruttore è
impostato su "GUITAR" (chitarra), il Canale fungerà da ingresso ad elevata impedenza per il
collegamento di chitarre o bassi. Quando questo interruttore è impostato su "MIC/LINE"
(microfono/linea), il Canale accetterà segnali mic o a livello di linea.
10. GAIN – Regola il livello di guadagno audio dell'ingresso.
11. ALIMENTAZIONE PHANTOM – Questo interruttore attiva e disattiva l'alimentazione phantom. Quando
attivata, l'alimentazione phantom fornisce +48V a entrambi gli ingressi mic XLR. Va notato che la
maggior parte dei microfoni dinamici non richiede alimentazione phantom, mentre la maggior parte dei
microfoni a condensatore sì. Consultare la documentazione del microfono per scoprire se necessita di
alimentazione phantom.
12. FOOTSWITCH – Collegare un interruttore a pedale a questo ingresso servendosi di un cavo da 1/4”.
La pressione dell'interruttore a pedale invierà alternativamente messaggi di avvio o di interruzione MIDI
all'iPad.
13. USCITA VIDEO COMPOSITO – Servirsi di un cavo standard video composito (RCA) per collegare
questo uscita all'ingresso video composita del dispositivo di riproduzione.
CARATTERISTICHE PANNELLO LATERALE
123
4
5
6
1. MAIN VOL (VOLUME PRINCIPALE) – Regola il volume di uscita MAIN OUT (uscita principale).
2. VOLUME CUFFIE – Regola il livello del volume dell'uscita cuffie.
3. CUFFIE – Collegare le cuffie TRS da 1/4" a questa uscita.
4. USCITA MIDI – Servirsi di un cavo MIDI standard a cinque poli per collegare questa uscita all'ingresso
MIDI di un dispositivo MIDI esterno.
5. INGRESSO MIDI – Servirsi di un cavo MIDI standard a cinque poli per collegare questo ingresso
all'uscita MIDI di un dispositivo MIDI esterno.
6. USB MIDI – Questo collegamento consente di inviare informazioni MIDI da/a un computer. Servirsi di
un cavo USB per collegare l'iO Dock ad un computer. L'iO Dock richiede un collegamento USB 1.1 o
superiore (ad es. USB 2.0). (Nota bene: l'audio non passa tramite questo collegamento.)
1
5
2
3
4
5
6
7
10
10
9
11
12 13
8
