Alfa Laval Micro
Consignes d'installation, d'entretien et d'exploitation
14

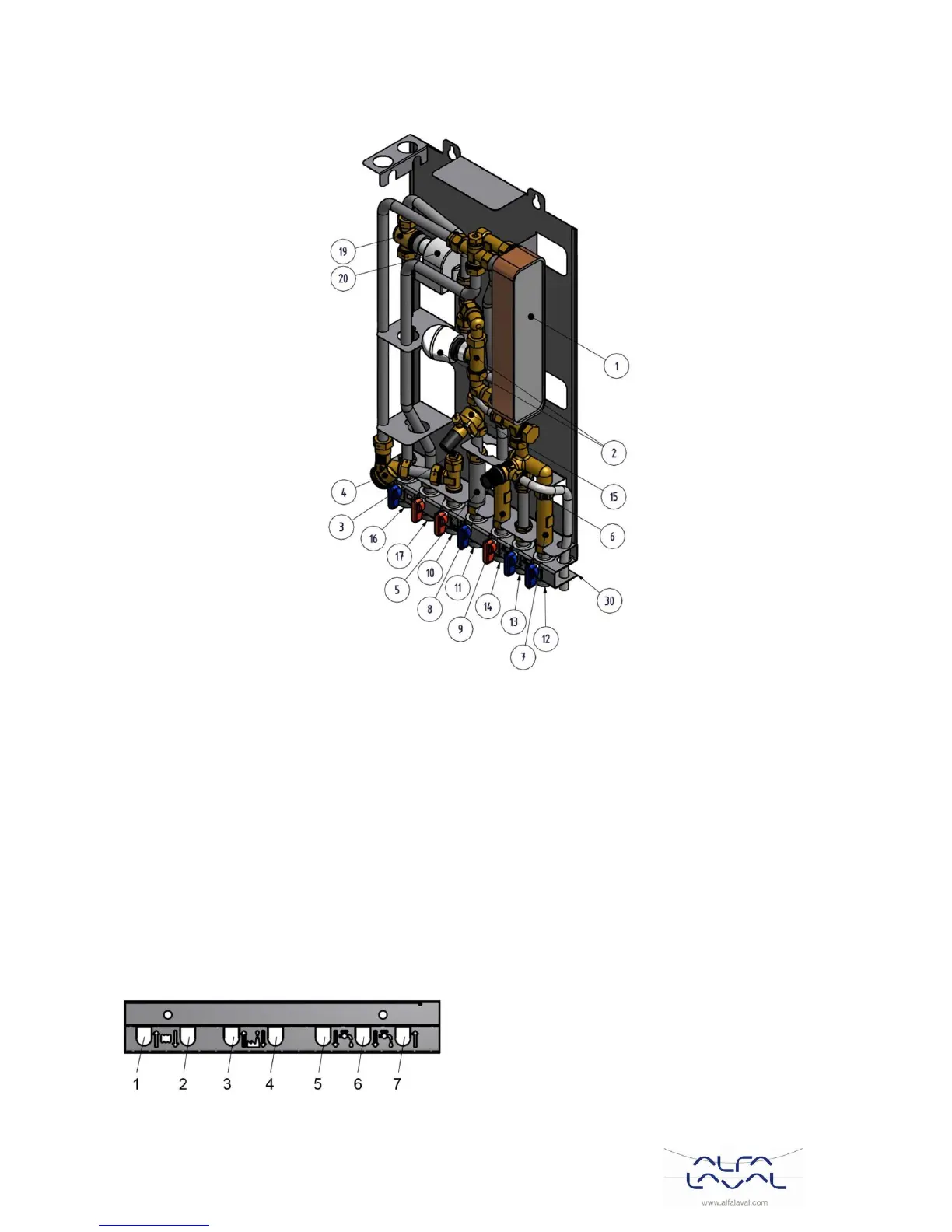

3.6 Présentation générale de Micro HTC
Figure 6
1
Échangeur de chaleur et régulateur de
température pour l'eau chaude sanitaire
11
Retour réseau primaire de chauffage
2
Vanne de régulation pour l'eau chaude sanitaire
12
Eau froide (EF)
3
Raccordement de la sonde de température,
sortie circuit de chauffage
13
Sortie d'eau froide (EF)
4
Filtre pour le réseau primaire de chauffage
14
Eau chaude sanitaire(ECS)
5
Adaptateur de compteur d’énergie
15
Régulateur de pression différentielle
6
Clapet anti-retour pour l'eau froide
16
Retour circuit de chauffage
7
Adaptateur pour compteur d'eau froide
17
Départ circuit de chauffage
8
Soupape de sûreté pour eau chaude sanitaire
19
Vanne de régulation, circuit de chauffage
9
Adaptateur pour compteur d'eau chaude sanitaire
20
Servomoteur, circuit de chauffage
10
Arrivée du réseau primaire de chauffage
30
Barrette de prémontage, comprenant les
vannes d'arrêt (en option)
3.7 Symboles présents sur la barrette de prémontage
Les symboles présents sur la barrette de prémontage indiquent les canalisations d'arrivée et de retour qui
doivent être reliées aux différents points de branchement.
Figure 7
1
Retour circuit de chauffage
2
Départ circuit de chauffage
3
Arrivée du réseau primaire de chauffage
4
Retour réseau primaire de chauffage
5
Eau chaude sanitaire (ECS)
6
Sortie d'eau froide (EF)
7
Eau froide (EF)
