29
Limpeza da alavanca
Desmonte a agulha e a alavanca.
Tire o parafuso de fixação da placa da agulha e desmonte-a.
Com uma escova, limpe o pó e os pelúcia que possam
obstruir os dentes da alavanca. Monte novamente a placa
da agulha.
Nota:
Apague o interruptor de alimentação e/ou desligue a
máquina antes de limpar a alavanca.

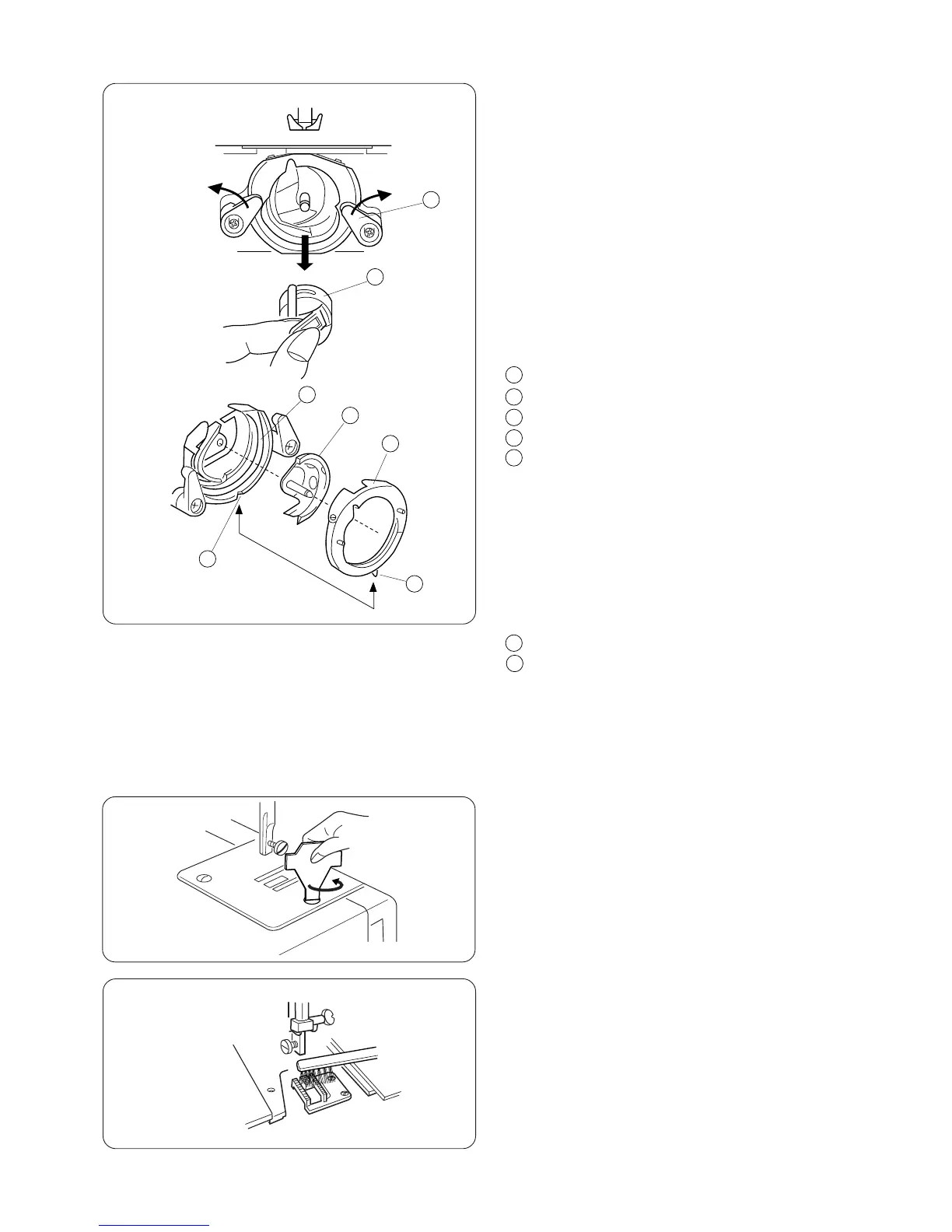

Desmontagem e montagem da pista da
lançadeira
Nota:
Apague o interruptor de alimentação e/ou desligue a
máquina.
Para desmontar a pista da lançadeira:
Ponha a agulha na posição mais alta e abra a tampa da
lançadeira. Abra o fecho articulado da caixa da bobina e
tire-a da máquina.
Abra os elementos de sujeição da pista da lançadeira e tire
o anel da pista da lançadeira.
Tire a lançadeira.
* Limpe a pista da lançadeira com uma escova e um
trapo seco e suave.
Caixa da bobina
Elemento de sujeição da pista da lançadeira
Anel da pista da lançadeira
Lançadeira
Pista da lançadeira
1
2
3
4
5
Para montar a pista da lançadeira:
Sujeite a lançadeira pela cavilha central e monte-a
cuidadosamente de novo na pista da lançadeira, formando um
círculo perfeito com o impulsor de lançadeira.
Monte o anel da pista da lançadeira assegurando-se de que a
cavilha inferior encaixe na ranhura.
Bloqueie o anel da pista da lançadeira pondo novamente os
elementos de sujeição no seu lugar. Introduza a caixa da
bobina.
Cavilha
Ranhura
6
7
1
2
3
4
5
6
7
SECÇÃO 6. O CUIDADO DA SUA MÁQUINA
