6
(4)
- Manually trip the breaker prior to any
adjustment of the magnetic trip settings.
- E’obbligatorio mettere l'interruttore in
posizione Trip test prima di regolare il
termomagnetico.
- Der Leistungsschalter muss vor Einstellung
des thermomagnetischen Auslösers
zwingend in die Prüfstellung geschaltet
werden.
- Il est obligatoire de mettre le disjoncteur en
position de Test de Déclenchement avant de
régler le déclencheur magnétothermique.
- Es obligatorio situar el interruptor en
posición “Test de Disparo” antes de realizar
el ajuste del relé termomagnético.
Ith (40°)
Ith=800 A
Im
MAX
800
MEDMIN
8000
MAX
6000
MED
4000 560
MIN
680
MED
MINMAX
MED
MINMAX
CLACK

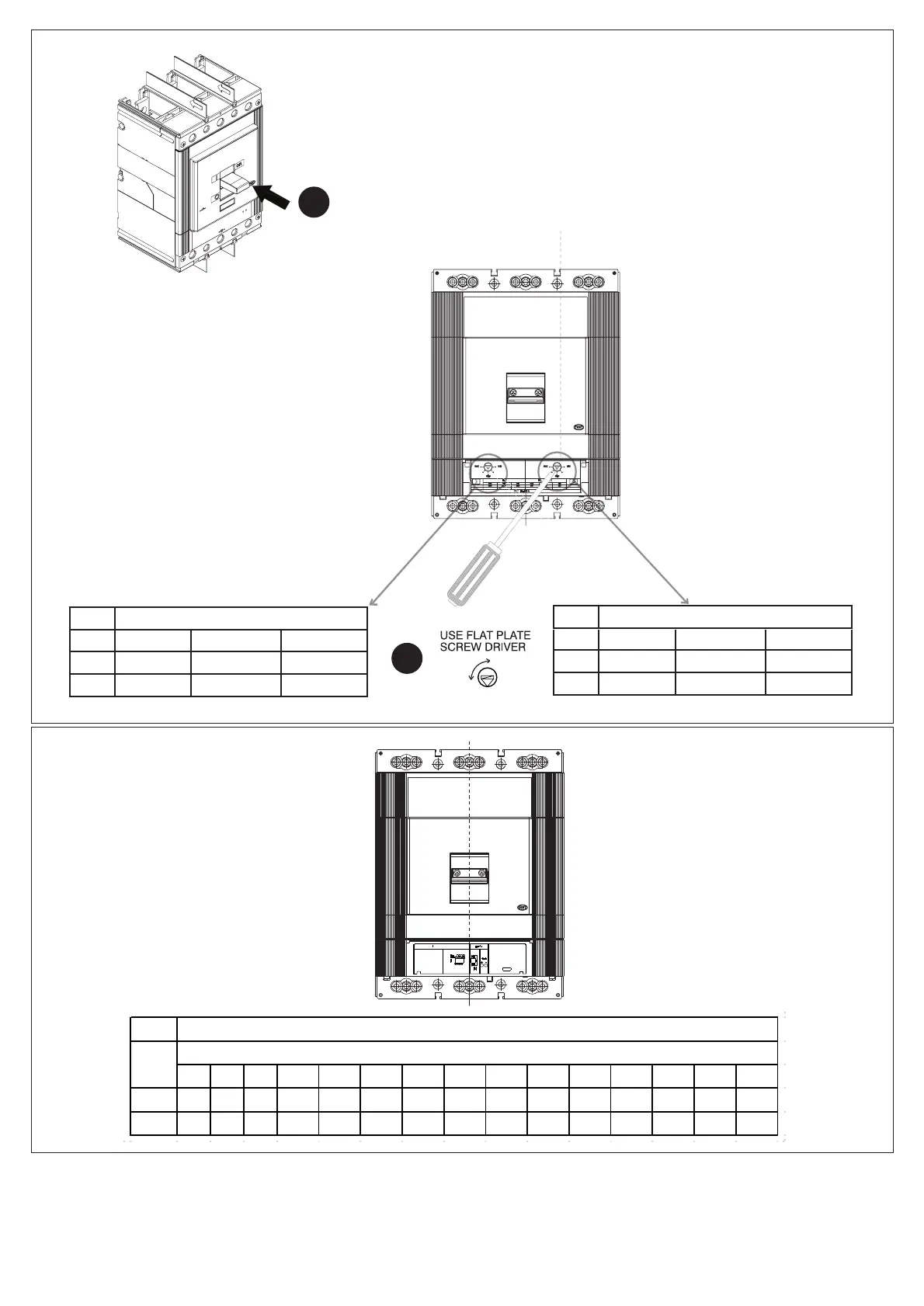

THERMO-MAGNETIC TRIP UNIT
I1 [A]
In MIN (Inx0.7) MED (Inx0.85) MAX (Inx1)
300 A 210 255 300
400 A 280 340 400
I3 [A]
In MIN (Inx5) MED (Inx7.5) MAX (Inx10)
300 A 1500 2250 3000
400 A 2000 3000 4000
1
2
1 1,5 2 2,5 3 3,5 4,5 5,5 6,5 7 7,5 8 8,5 9 10
300 A 300 450 600 750 900 1050 1350 1650 1950 2100 2250 2400 2550 2700 3000
400 A 400 600 800 1000 1200 1400 1800 2200 2600 2800 3000 3200 3400 3600 4000
I3 [A]
1xIn...10xIn
In
7
MOTOR CIRCUIT PROTECTOR
DIR 1000437R0002 Version 02
