Alpha-InnoTec SWP430 - Power Curves SWP 540

29
Legend: UK823025L
“” Volume ow, heating water
“„ Volume ow, heat source
Temp„ Temperature, heat source
Qh Heating capacity
Pe Power consumption
COP Coefcient of performance / efciency rating
∆p” Pressure loss heat circuit
∆p„ Pressure loss heat source
VD Compressor(s)
Bezeichnung:
Seite: 1/1
Datei: 823028 Leistungs-Druckverlustkurven SWP540

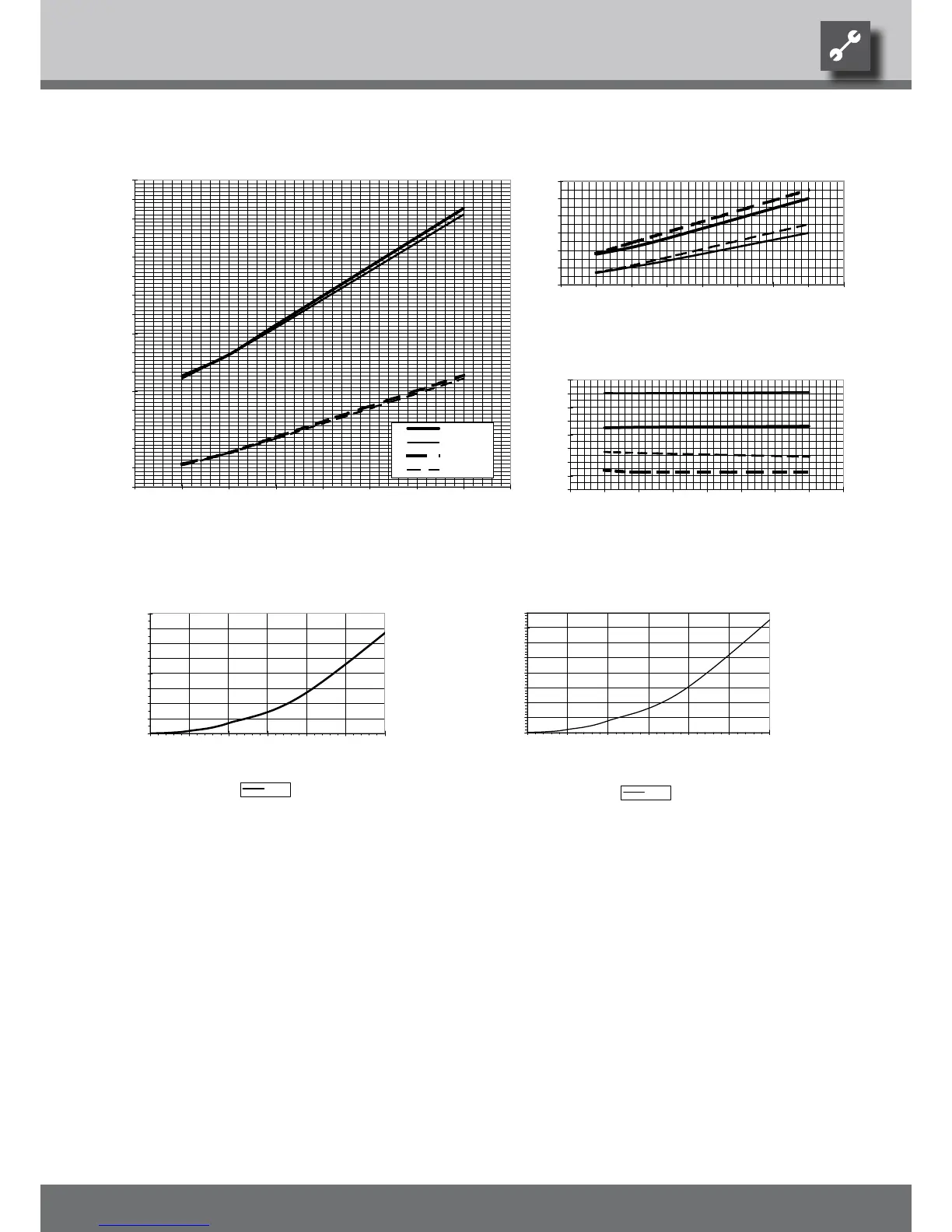

Leistungs-Druckverlustkurven
SWP540
Zeichnungsnummer: 823028
Änd./Ä.M./Ersteller/Datum
- / ÄM001-2007 / Neumann / 22.06.07
Legende: DE823025L
823028
“”
Druckverlust Heizkreis
Volumenstrom Heizwasser
Volumenstrom Wärmequelle
Temperatur Wärmequelle
Heizleistung
Druckverlust Wärmequelle
“„
Temp„
Qh
Pe
COP
∆p”
∆p„
Leistungsaufnahme
Coeffiicient of performance / Leistungszahl
Qh (kW)
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
-10 -5 0 5 10 15 20 25 30
Temp„ (°C)
35°C 2VD
50°C 2VD
35°C 1VD
50°C 1VD
COP
2
3
4
5
6
7
8
-10 -5 0 5 10 15 20 25 30
Temp„ (°C)
Pe (kW)
4
6
8
10
12
14
16
18
20
-10 -5 0 5 10 15 20 25 30
Temp„ (°C)
∆p (bar)
0,00
0,05
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,0 2,5 5,0 7,5 10,0 12,5 15,0
“” (m³/h)
∆p”
∆p (bar)
0,0
0,1
0,2
0,3
0,4
0,5
0,6
0,7
0,8
0,0 5,0 10,0 15,0 20,0 25,0 30,0
“„ (m³/h)
∆p„
We reserve the right to make technical changes.
UK830509/200114 © Alpha-InnoTec GmbH
Power Curves
SWP 540
