Alutech CU-TR230-868 - Information on Repairs During Warranty Period

116116
EN DE FR

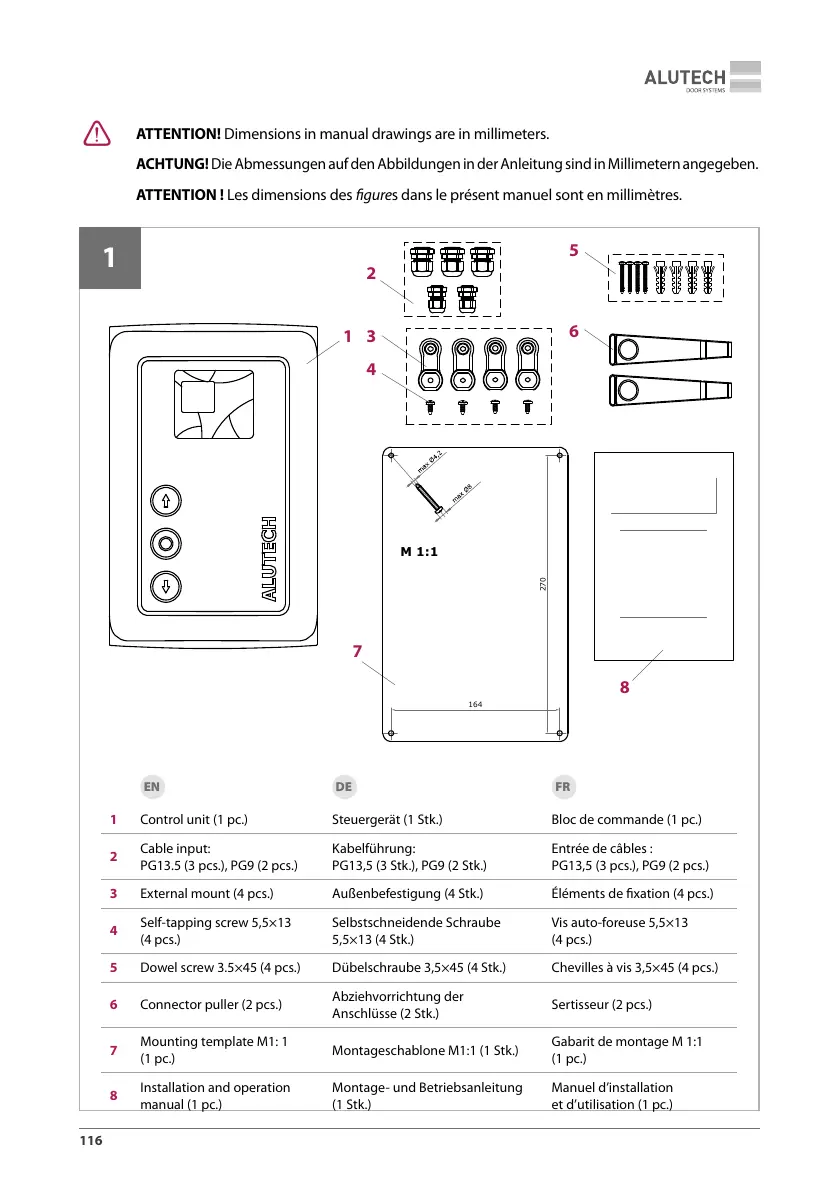

1 Control unit (1 pc.) Steuergerät (1 Stk.) Bloc de commande (1 pc.)
2
Cableinput:
PG13.5 (3 pcs
.), PG9 (2 pcs.)
Kabelführung:
PG13,5 (3 Stk.), PG9 (2 Stk.)
Entrée de câbles:
PG13,5 (3 pcs.), PG9 (2 pcs.)
3 External mount (4 pcs.) Außenbefestigung (4 Stk.) Éléments de xation (4 pcs.)
4
Self-tapping screw 5,5×13
(4 pcs.)
Selbstschneidende Schraube
5,5×13 (4 Stk.)
Vis auto-foreuse 5,5×13
(4pcs.)
5 Dowel screw 3.5×45 (4 pcs.) Dübelschraube 3,5×45 (4 Stk.) Chevilles à vis 3,5×45 (4 pcs.)
6 Connector puller (2 pcs.)
A
bziehvorrichtung der
Anschlüsse (2 Stk.)
Sertisseur (2 pcs.)
7
Mounting template M1: 1
(1 pc
.)
Montageschablone M1:1 (1 Stk.)
Gabarit de montage M 1:1
(1 pc.)
8
Installation and operation
manual (1 pc
.)
Montage- und Betriebsanleitung
(1 Stk.)
Manuel d’installation
etd’utilisation (1 pc.)
1
2
3
4
5
6
270
164
M 1:1
7
8
Y
ATTENTION! Dimensions in manual dr
awings are in millimeters.
ACHTUNG! Die Abmessungen auf den Abbildungen in der Anleitung sind in Millimetern angegeben.
ATTENTION! Les dimensions des gures dans le présent manuel sont en millimètres.
1
