INSTALLATIE

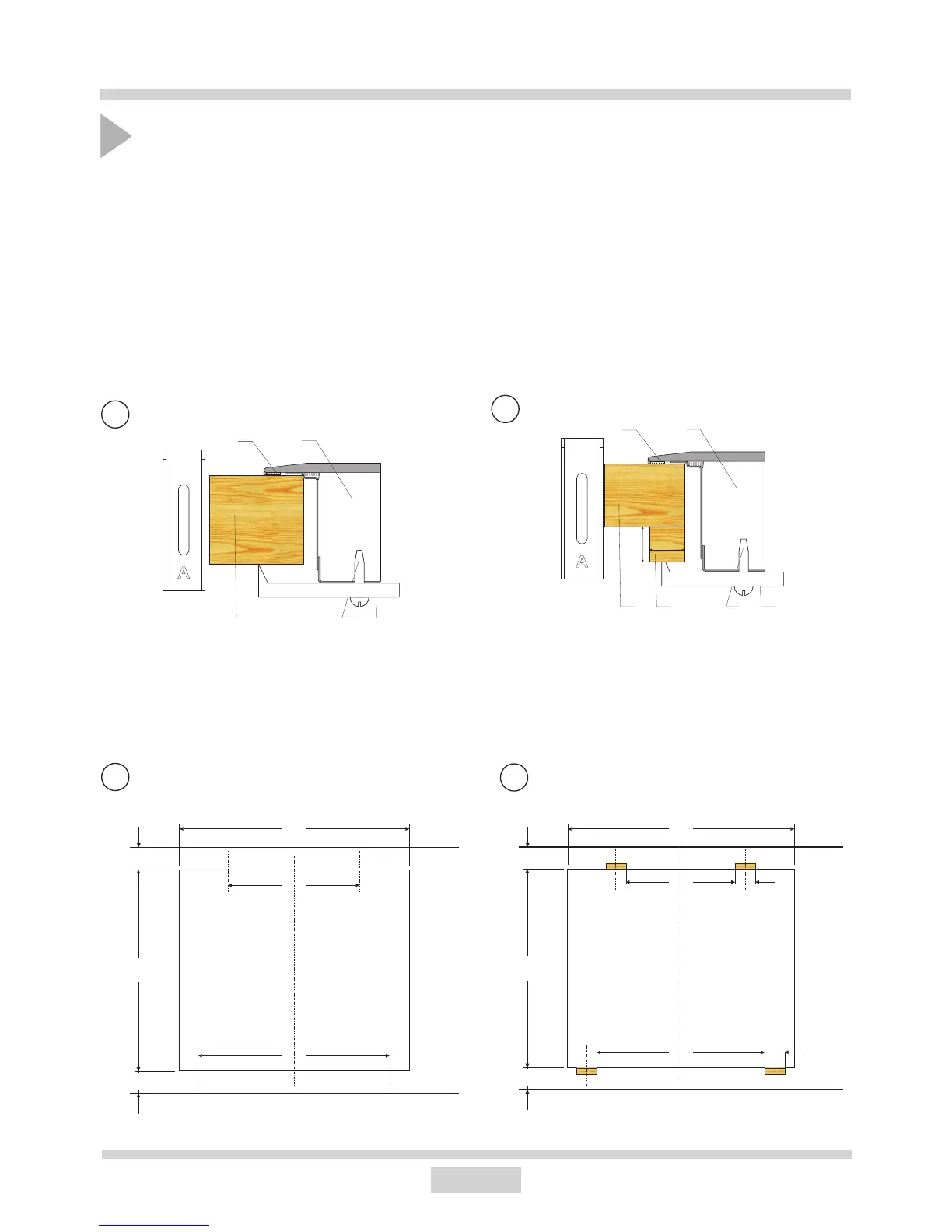

• Gebruik bij een werkblad met een dikte van 38 mm, 4 “A”-klemmen voor het bevestigen
van de kookplaat. Op de afbeeldingen 2 en 3 is de montagewijze weergegeven. Bij een
werkblad met een dikte van 28 mm, gebruikt u naast de “A”-klemmen ook 4 houtblokjes
met de afmetingen 15x15x50 mm. Op de afbeeldingen 4 en 5 is de montagewijze weerge-
geven.
• Controleer of de dichting goed aansluit op de kookplaat. Draai de klemmen aan de onder-
kant van de kookplaat licht aan.
• Maak het werkblad schoon, leg de kookplaat in de opening en druk hem op het blad.
• Plaats de klemmen loodrecht op de rand van de kookplaat en draai ze goed vast.
1. Meubelblad
2. Schroef
3. Bevestigingsklem
4. Kookplaat
5. Dichting van de kookplaat
1. Meubelblad
2. Schroef
3. Bevestigingsklem
4. Kookplaat
5. Dichting van de kookplaat
6. Houten blokje
3
4
5
Installatie van kookplaat KMC* - klem
2
320
560
490
min
60
min
50
466
560
416 50
490
min
60
min
50
270
50
54
321
54
321
15
15
6
