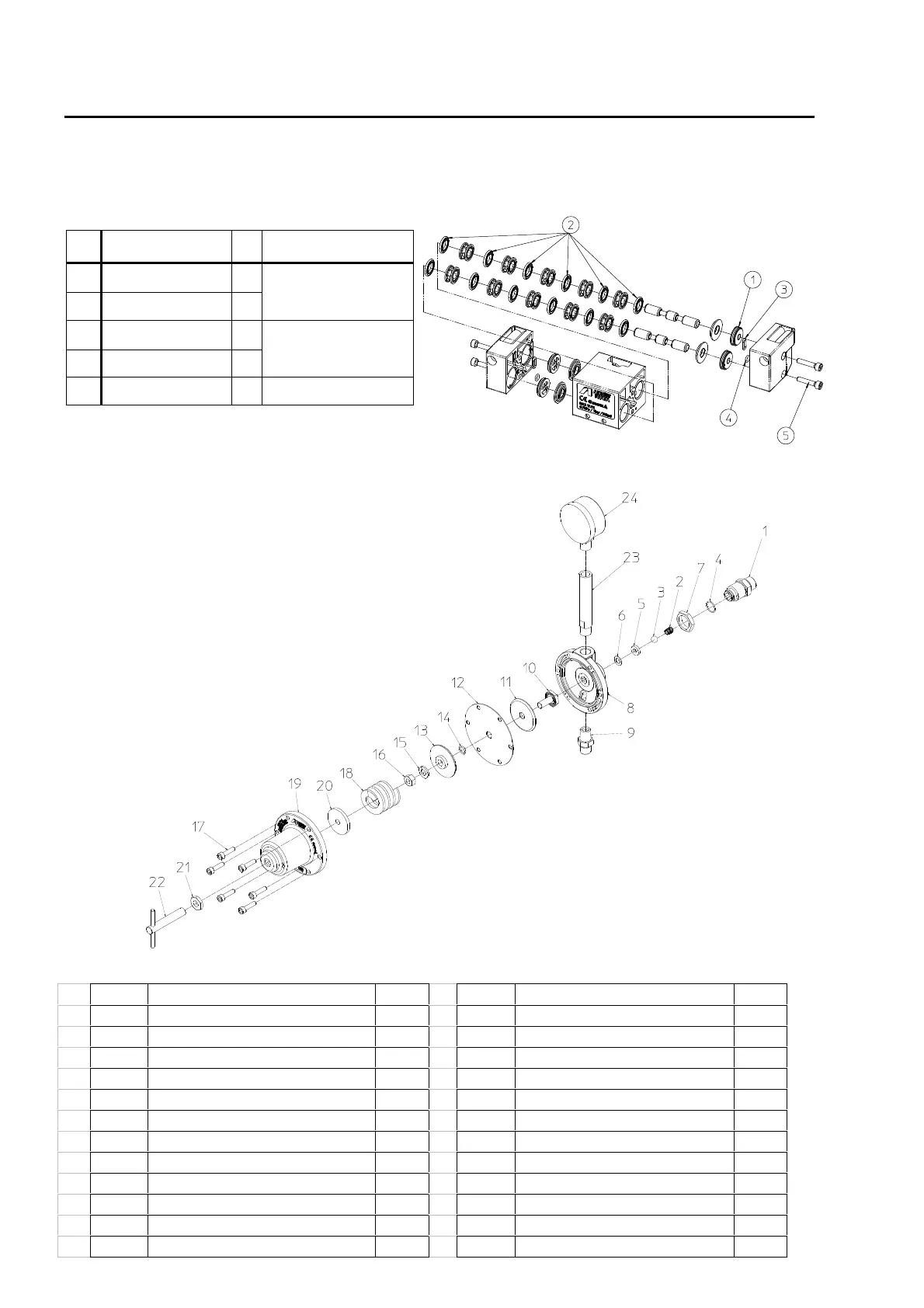

エア操作バルブ分解図
エア操作バルブの消耗部品
No. 品名
個数
備考・サイズ
１ ピストンセット ４
ｽﾍﾟｱﾊﾟｰﾂｾｯﾄとして
一括供給となります。
２ スプールパッキン １２
３ Ｏリング ２
③、④を「O リング」
として一括供給
４ Ｏリング ２
５ 六角穴付ボルト ４ Ｍ４×２０Ｌ
No.⑩ 塗料減圧弁 ＰＲ－５Ｂ・５ＢＮ
○印の部品は消耗品です。 ☆) 10-8本体 PR-5BNはSUS仕様
No. 品名 個数 No. 品名 個数
10-1 ジョイント 1 10-13 ダイアフラム押え 1
10-2 バルブばね 1 10-14 Ｏリング 1
○ 10-3 超硬ボール 1 10-15 ばね座金 1
○ 10-4 Ｏリング 1 10-16 六角ナット 1
○ 10-5 超硬シート 1 10-17 座金組込六角穴付ボルト 6
○ 10-6 パッキン 1 10-18 調整ばね 1
10-7 ジャミナット 1 10-19 ダイアフラムキャップ 1
☆ 10-8 本体 1 10-20 ばね受け 1
10-9 ジョイント 1 10-21 六角ナット 1
○ 10-10 ダイアフラムボルト 1 10-22 ハンドルセット 1
10-11 ダイアフラム受け 1 10-23 立上りパイプ 1
○ 10-12 ダイアフラム 1 10-24 圧力計 1
