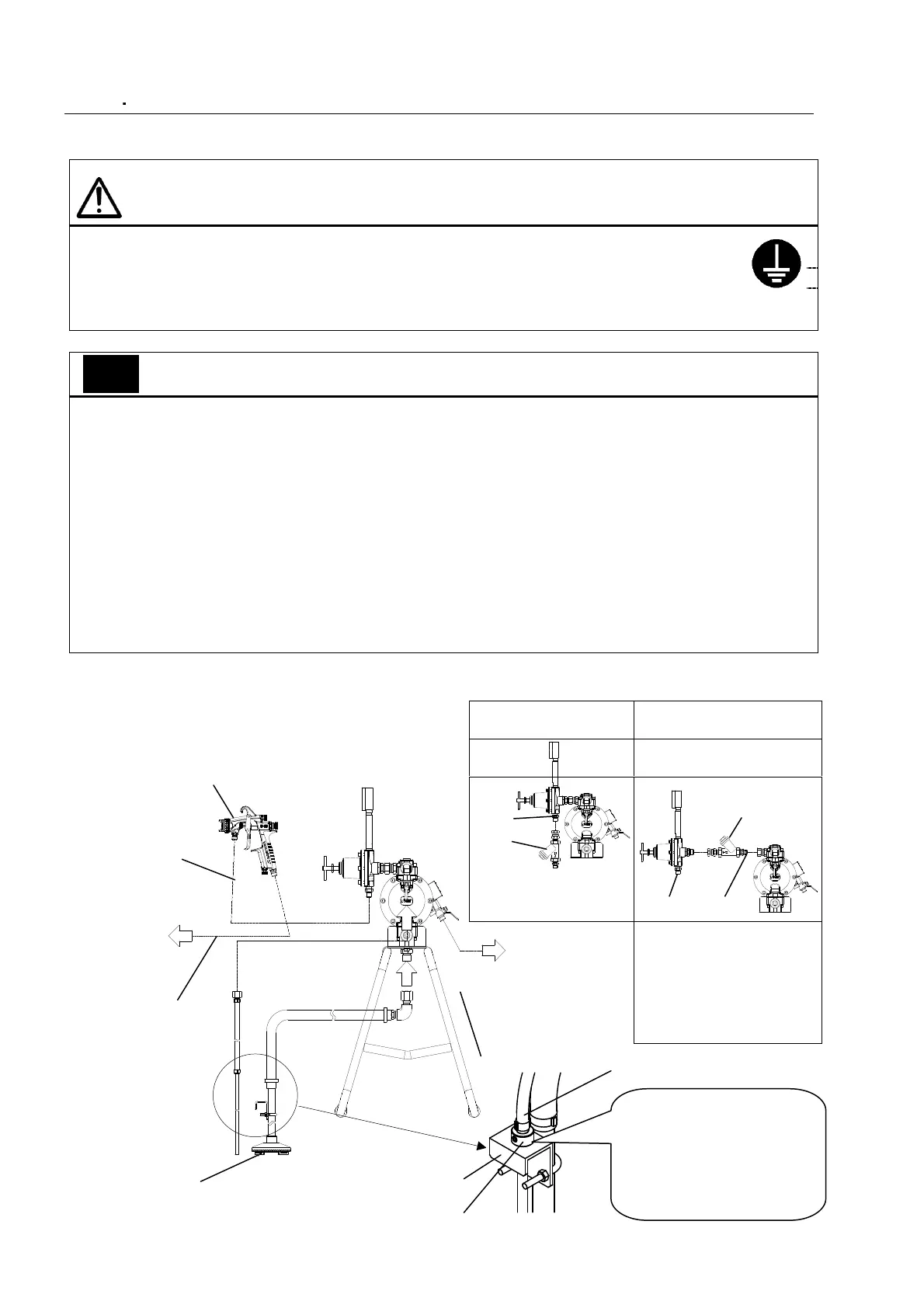

■５ 作業を始める前に
５－１．設置と接続及び点検
警告
・ホースは、漏れや緩みのないように、確実に接続してください。
作業中にホースが外れた場合、塗料の飛び跳ね、ホースの暴れによるけがなど重大な
障害を及ぼす可能性があります。
・ポンプ、スプレーガン、被塗物及び塗料や溶剤を入れる容器は、アースの接続を確実に行ってください。
アースが不十分ですと、静電気のスパークによる爆発や火災の危険性があります。
重要
・ポンプは雨、水のかかる場所に設置又は、保管しないでください。
ポンプの故障の原因となります。
・供給エアーは、ドライア及びフィルタ（５０ミクロンより細かい物）を通した、清浄なエアーを使用してください。
ポンプの故障や作動不良の原因となります。
・ポンプは塗料ミスト等のかからない場所に設置してください。
塗料ミストが付着すると、ポンプの故障の原因となります。
・メタリック塗料や塗料の大きな塗料をご使用の場合は、塗料中間フィルタ（別売）を仕様し、定期的に内部を洗浄してください。
スプレーガンの詰まり、ブツの発生や塗料減圧の故障の原因となります。
塗料中間フィルタの選定
スプレーガンの詰まり、ブツなどの防止・・・ＴＦ－７（接続ジョイント1/4）：塗料減圧弁出口に設置
塗料減圧弁の保護（圧力計の針上り等がある場合）・・・ＴＦ－７１(接続ジョイント3/8):ポンプ～減圧弁間に設置
・ﾄﾞﾚﾝﾊﾟｲﾌﾟｶﾞｲﾄﾞの磁力を用いてﾄﾞﾚﾝﾎｰｽｾｯﾄを吸上ﾊﾟｲﾌﾟｽﾃｰに固定して、ﾄﾞﾚﾝﾎｰｽｾｯﾄの飛び出しを予防してください。
１． 各ホースの取付は、確実に行ってください。
２． 吸込ホースセットの濾過網が目詰まりしていないか、確認してください。
ｽﾌﾟﾚｰｶﾞﾝの詰まり、ﾌﾞﾂ等の防止
塗料減圧弁の保護
(圧力計の針上がり等が起こる場合)
TF-7を塗料減圧弁(PR-5B)
出口に設置
TF-71を塗料減圧弁(PR-5B)～
ﾎﾟﾝﾌﾟ(DDP-90E､120B)間に設置
塗料中間フィルタのメッシュ
サイズ（TF-7､71共通）
標準装備 ＃100
オプション ＃150
＃200
TF-71
G3/8BG3/8B
G1/4
TF-7
スプレーガン（別売）
塗料ホース
（別売）
エアーホース
（別売）
エアーホース
（別売）
エアー供給源
へ接続
エアー供給源
へ接続
濾過網
【ﾄﾞﾚﾝﾊﾟｲﾌﾟｶﾞｲﾄﾞ】の磁力
を用いてﾄﾞﾚﾝﾎｰｽｾｯﾄを
「吸上ﾊﾟｲﾌﾟｽﾃｰ」に固定し
て、飛び出しを予防して下
さい。
吸上パイプステー
ドレンパイプガイド
ドレンホースセット
