Antes de efectuar cualquier operación de sustitución,
activar todos los dispositivos de seguridad previstos y
evaluar la conveniencia de informar adecuadamente
tanto al personal operativo como al que se encuentra
en proximidad del equipo. Cerrar el grifo de alimenta-
ción del gas e impedir el acceso a todos los dispositivos
que, en caso de ser activados, podrían provocar situa-
ciones de peligro inesperado en cuanto a seguridad y
salud de las personas. Para sustituir componentes
desgastados se deberán utilizar exclusivamente pie-
zas de recambio originales. Se declina toda responsa-
bilidad por daños a personas o a componentes del
equipo derivados del empleo de piezas de recambio no
originales y/o de intervenciones extraordinarias ejecu-
tadas sin la autorización del fabricante que puedan re-
ducir los niveles de seguridad. Para efectuar el pedido
de componentes, aplicar las instrucciones expuestas
en el catálogo de piezas de recambio.
Para efectuar esta opera-
ción, aplicar las siguientes
instrucciones.
1 - Cerrar el grifo de ali-
mentación del
gas.
2 - Desmontar la
manivela (B).
3 - Desenroscar los
tornillos (C) y desmon-
tar el tablero de instru-
mentos (D).
4 - Desenroscar el inyec-
tor (E) y sustituirlo por
otro que sea adecuado para el tipo de gas utili-
zado (véase tabla al final del manual).
5 - Para concluir, reinstalar el panel de mandos (D)
y la manivela (B).
SOSTITUCIÓN DE PIEZAS 9
RECOMENDACIONES PARA EFECTUAR LA SUSTITUCIÓN DE LAS PIEZAS

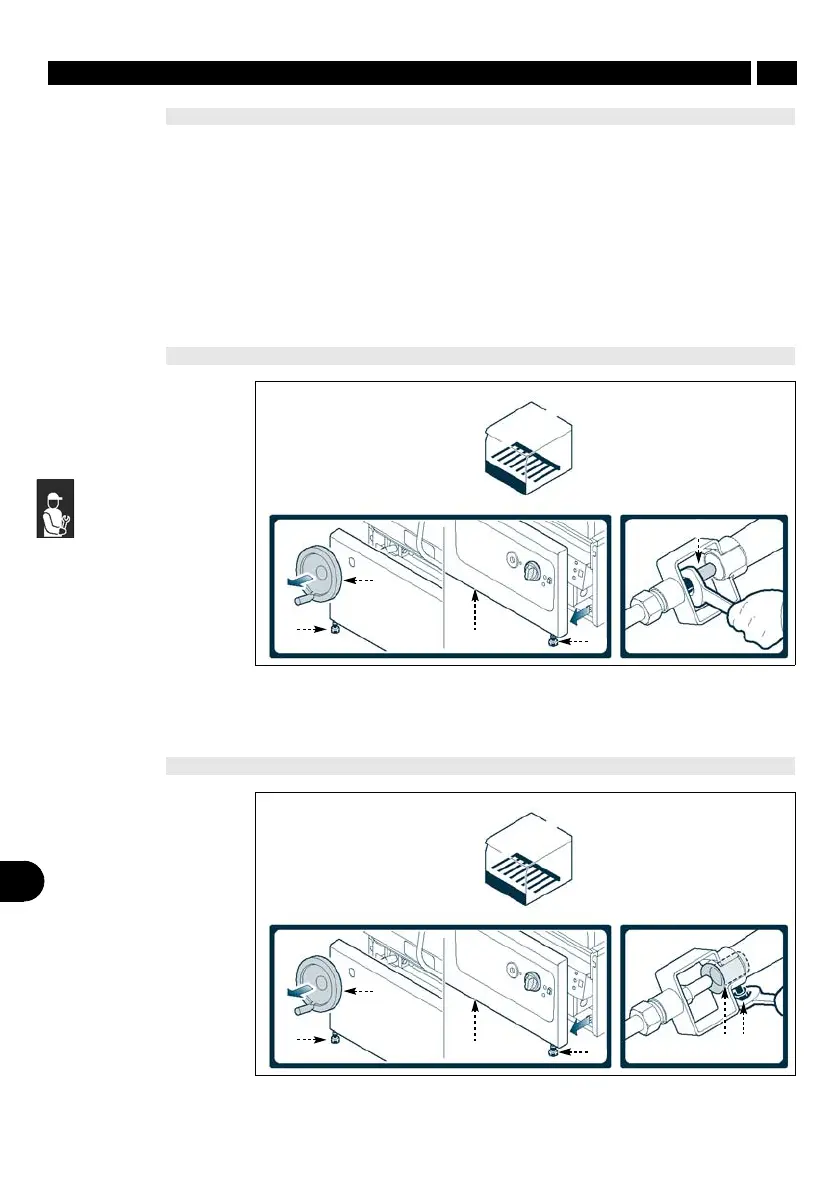

SUSTITUCIÓN INYECTOR QUEMADOR
Para efectuar esta opera-
ción, aplicar las siguientes
instrucciones.
1 - Cerrar el grifo de ali-
mentación del gas.
2 - Desmontar la manivela
(B).
3 - Desenroscar los tornillos
(C) y desmontar el table-
ro de instrumentos (D).
4 - Aflojar el tornillo (E).
5 - Extraer el casquillo (F)
y cambiarlo por otro
que sea adecuado
para el tipo de gas uti-
lizado (véase tabla al final del manual).
6 - Ajustar el tornillo (E).
7 - Para concluir, reinstalar el panel de mandos (D)
y la manivela (B).
SUSTITUCIÓN CASQUILLO AIRE QUEMADOR (291BR1G - 291BR2G - 291BR3G)
B
IDM-39616002500.tif
C
CAD
E
B
IDM-39616002500.tif
C
CD
E
B
IDM-39616002600.tif
C
CD
F E
