13
USO
VERSIONE MONOFASE
1. (COLLEGAMENTO MONOFASE 5-6kVA): utilizzare 3 cavi con sezione 6 mm
2
(TERRA, N e L) in
ingresso, e 3 cavi con sezione 6 mm
2
per l’uscita (TERRA, N e L).

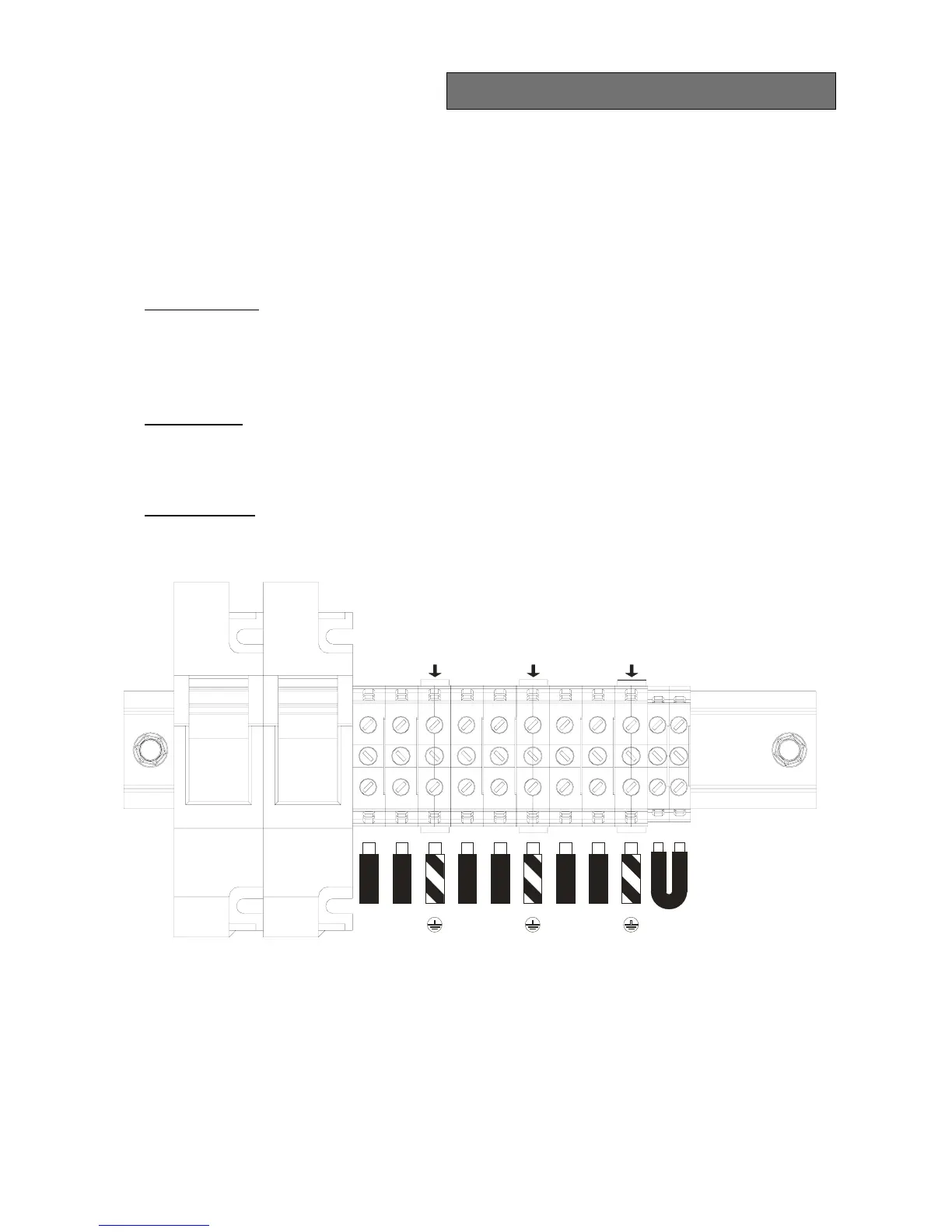

2. Collegare i fili ai relativi morsetti seguendo scrupolosamente le indicazioni riportate qui di seguito:
Linea di ingresso
a - Assicurarsi che il magnetotermico a monte sia aperto.
b - Collegare il filo di terra al morsetto B.
c - Collegare il filo di neutro al morsetto 4.
d - Collegare il filo della fase al morsetto 3.
Linea di uscita
a - Collegare il filo di terra al morsetto C.
b - Collegare il filo di neutro al morsetto 6.
c - Collegare il filo di fase al morsetto 5.
Linea di By-pass
a - Assicurarsi che ai morsetti 7 e 8 vi sia collegato un ponticello, necessario per il corretto
funzionamento dell’UPS.
LN
OUTIN
REMOTE
BYPASS
N
L
+
-
BATT.
EXP.
12
3
4
5
678
A B C
3. Serrare bene i morsetti, chiudere lo zainetto e fissarlo con le viti tolte in precedenza.
