14
USO
VERSIONE TRIFASE
Collegamento monofase
1. (COLLEGAMENTO MONOFASE 8-10kVA): utilizzare 3 cavi con sezione 10 mm
2
(TERRA, N e L)
in ingresso, e 3 cavi con sezione 10 mm
2
per l’uscita (TERRA, N e L).
(COLLEGAMENTO MONOFASE 6,5kVA): utilizzare 3 cavi con sezione 6 mm
2
(TERRA, N e L) in
ingresso, e 3 cavi con sezione 6 mm
2
per l’uscita (TERRA, N e L).

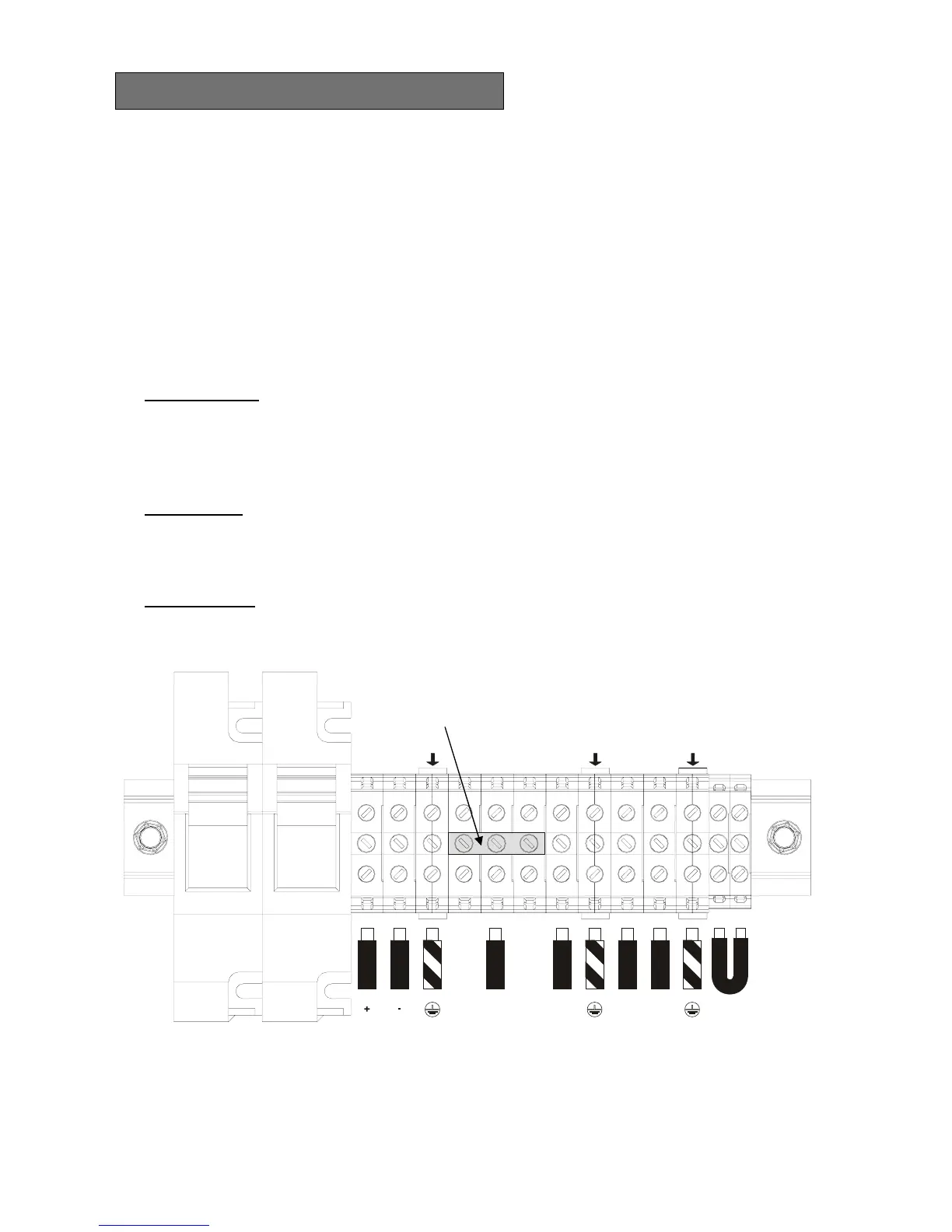

2. Cortocircuitare i morsetti di ingresso (3, 4 e 5) con il ponticello disponibile nella scatola accessori.
Collegare i fili ai relativi morsetti seguendo scrupolosamente le indicazioni riportate qui di seguito:
Linea di ingresso
a - Assicurarsi che il magnetotermico a monte sia aperto.
b - Collegare il filo di terra al morsetto B.
c - Collegare il filo di neutro al morsetto 6.
d - Collegare il filo della fase al morsetto 4.
Linea di uscita
a - Collegare il filo di terra al morsetto C.
b - Collegare il filo di neutro al morsetto 8.
c - Collegare il filo di fase al morsetto 7.
Linea di By-pass
a - Assicurarsi che ai morsetti 9 e 10 vi sia collegato un ponticello, necessario per il corretto
funzionamento dell’UPS.
3. Serrare bene i morsetti, chiudere lo zainetto e fissarlo con le viti tolte in precedenza.
4. Impostare la configurazione monofase tramite il software UPStools (vedi paragrafo Software di
configurazione).
L N N
OUT
IN
REMOTE
BYPASS
L1
BATT.
EXP.
12
3
4
5
6 78 9
10
ABC
PONTICELLO
