APC 5000VA - Page 15

15
USO
Collegamento trifase
1. (COLLEGAMENTO TRIFASE 8-10kVA): Utilizzare 3 cavi con sezione 6 mm
2
(TERRA, L2 e L3) e 2 con
sezione 10 mm
2
(N, L1) in ingresso (N.B.: L1 e N hanno sezione maggiore perché in funzionamento da bypass
devono portare tutta la corrente d’ingresso). Per l’uscita utilizzare 3 cavi con sezione 10 mm
2
(TERRA, N e
L).
(COLLEGAMENTO TRIFASE 6,5kVA): Utilizzare 3 cavi con sezione 4 mm
2
(TERRA, L2 e L3) e 2
con sezione 6 mm
2
(N, L1) in ingresso (N.B.: L1 e N hanno sezione maggiore perché in
funzionamento da bypass devono portare tutta la corrente d’ingresso). Per l’uscita utilizzare 3 cavi
con sezione 6 mm
2
(TERRA, N e L).

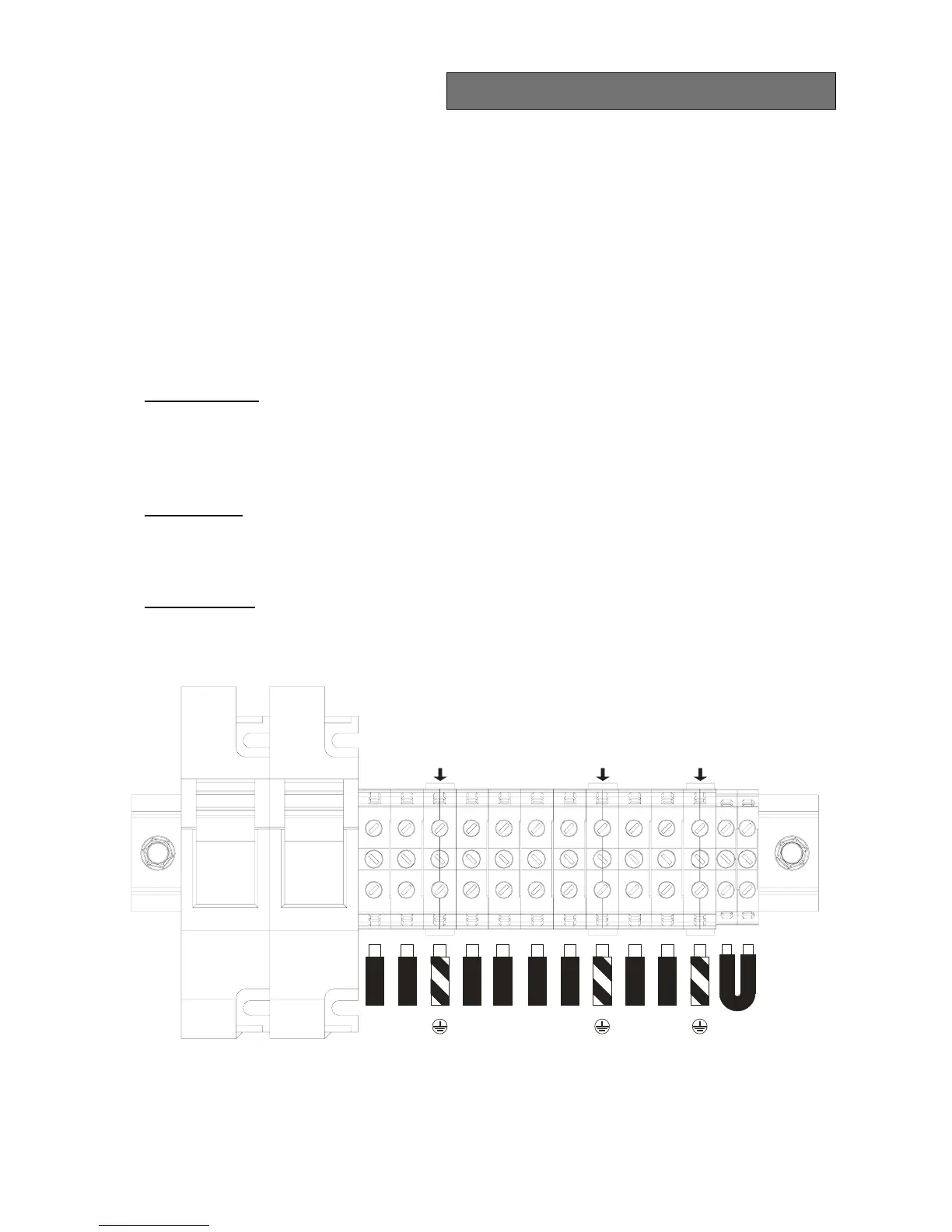

2. Collegare i fili ai relativi morsetti seguendo scrupolosamente le indicazioni riportate qui di seguito:
Linea di ingresso
a - Assicurarsi che il magnetotermico a monte sia aperto.
b - Collegare il filo di terra al morsetto B.
c - Collegare il filo di neutro al morsetto 6.
d - Collegare i fili delle fasi ai morsetti 3, 4 e 5 (per L1 utilizzare il filo rosso).
Linea di uscita
a - Collegare il filo di terra al morsetto C.
b - Collegare il filo di neutro al morsetto 8.
c - Collegare il filo di fase al morsetto 7.
Linea di By-pass
a - Assicurarsi che ai morsetti 9 e 10 vi sia collegato un ponticello, necessario per il corretto
funzionamento dell’UPS.
LNL3 N
OUTIN
REMOTE
BYPASS
L2L1
+-
BATT.
EXP
.
12
3
4
5
6789
10
ABC
3. Serrare bene i morsetti, chiudere lo zainetto e fissarlo con le viti tolte in precedenza.
