APPA 501 - Проверка Диодов

Проверка диодов
• Перед проверк ой диодов отк л ючите питание в цепи и
разрядит е все высок овольтные конденсаторы, чтоб ы
изб ежат ь поврежд ения м ул ьтим ет ра или тестируем ого
оборудования.
ОСТОРОЖНО
!
Использ уйте проверк у диод ов для тестирования диод ов,
транз ист оров, кремниевых управляем ых выпрям ител ей
(К УВ) и д ругих полупровод ник овых устройств. Данная
функ ц ия проверяет полупроводниковый переход пут ем
подачи ток а через переход , а затем изм ерения падения
напряжения на переходе. На исправном кремниевом переходе
перепад будет составл ят ь от 0,5 до 0,8 В.

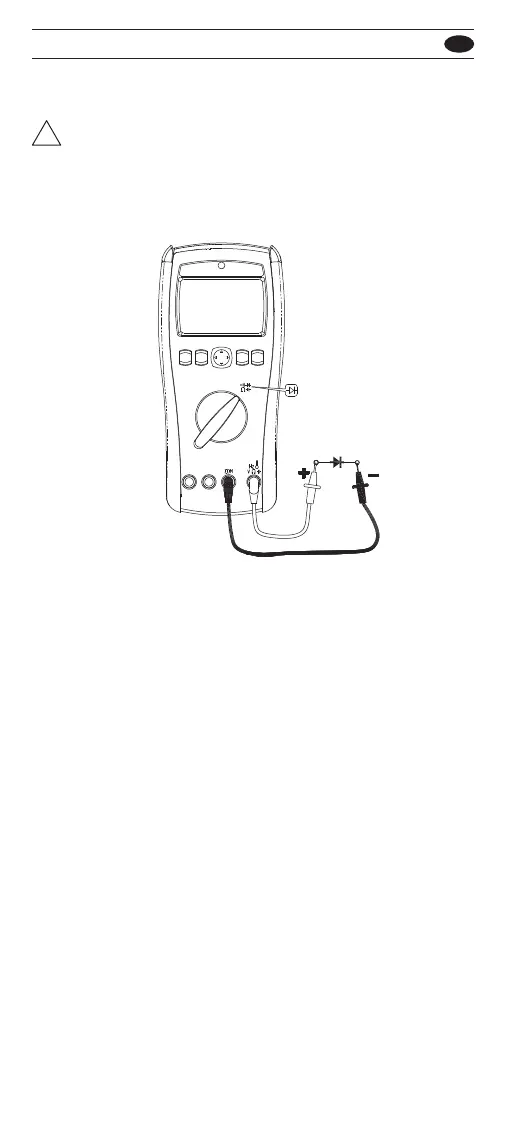

Для определения значений напряжения прямого см ещ ения
любого полупроводникового компонент а поместите красный
изм ерит ельный провод на положительную к лем му
к ом понент а, а черный изм ерит ельный провод — на
отриц ательную клем м у ком понент а. В цепи исправный диод
дол жен давать значение напряжения прям ого смещения от
0,5 до 0,8 В.
Мульт им етр также может изм ерять напряжение обратного
см ещ ения в любом из полупроводниковых компонентов. В
цепи исправный диод должен давать значение напряжения
обратного см ещения от -0,5 до -0,8 В.
Есл и диод разом к нут или коротк оз ам к нут, на диспл ее буд ет
отоб ражат ься надпись «OL». Для испол ьзования проверки
диод ов переведит е поворотный перек лючател ь в положение
изм ерения сопротивления, затем нажм ите к нопк у функ ц ий
(желт ую), чт обы выб рат ь режим изм ерения.
