FRANÇAIS
Ou bien:

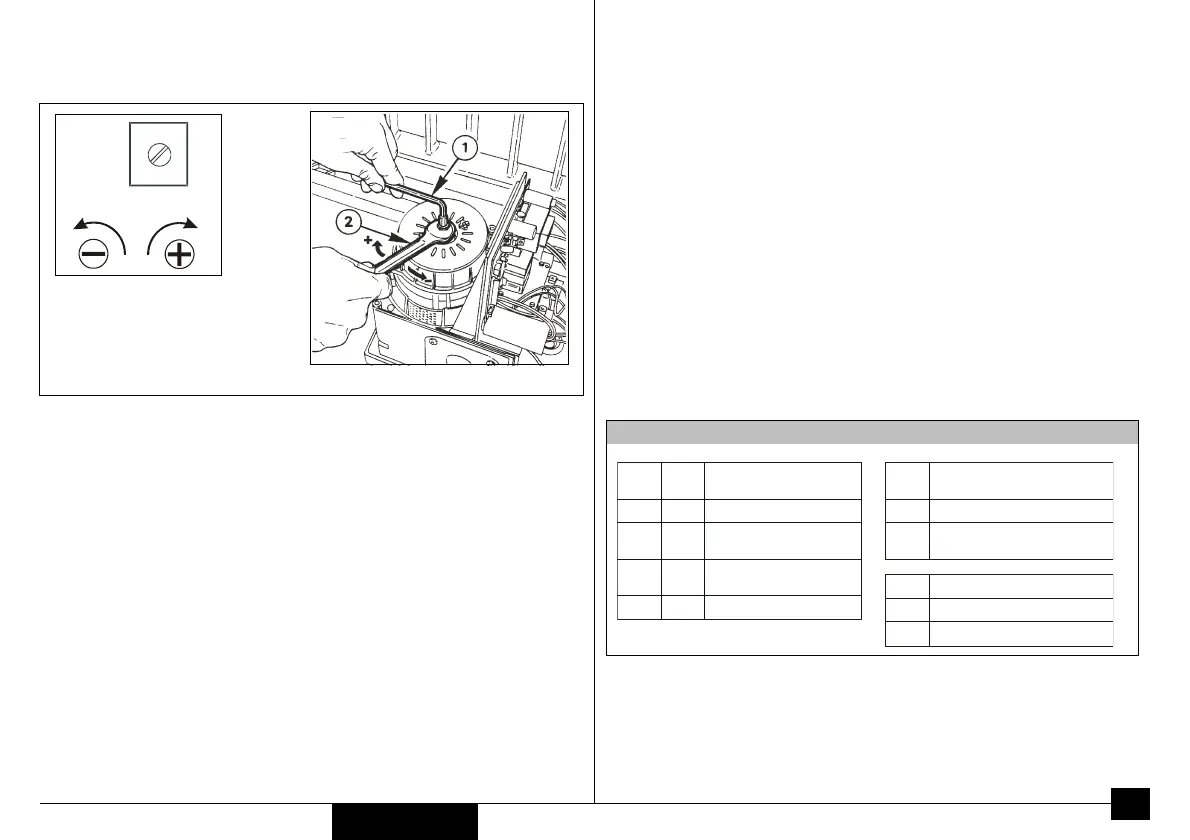

b - Placez au maximum le regolation électronique de couple (Fig. 1) et
ajustez l'embrayage mécanique (Fig. 2).
3.3 PROGRAMMATION DU FONCTIONNEMENT
Procéder maintenant à la programmation. Les commutateurs DIP SW1 permettent de
sélectionner le mode de fonctionnement souhaité et d’autres fonctions accessoires.
ATTENTION - Toujours couper l’alimentation électrique avant chaque intervention sur la
programmation du dispositif (remise à zéro du programme précédemment
entré).
COMMUTATEURS DIP 1 et 2 - Ces interrupteurs permettent de sélectionner les modes
de fonctionnement suivants:
FONCTIONNEMENT AUTOMATIQUE - En donnant une impulsion, le portail s’ouvre
jusqu’à sa fin de course, reste ouvert pendant le temps de pause sélectionné et se
referme automatiquement.
• Une impulsion donnée pendant la phase d’ouverture du portail n’a aucun effet et le
portail continue à s’ouvrir.
• Une impulsion ou l’activation des cellules photoélectriques pendant la phase de fermeture
commande l’inversion du mouvement du portail (il s’ouvre à nouveau).
• En phase de pause et avec les cellules photoélectriques activées, le dispositif reste en
pause tant que celles-ci ne sont pas désactivées.
FONCTIONNEMENT SEMI-AUTOMATIQUE AVEC ARRET - Le portail étant fermé, une
impulsion de départ commande l’ouverture du portail jusqu’au fin de course d’ouverture. Si
une autre impulsion de départ est donnée pendant cette phase, le portail s’immobilise dans
la position où il se trouve jusqu’à ce qu’une autre impulsion de démarrage soit donnée pour
commander la fermeture de l’automatisme. Une impulsion de départ donnée en phase de
fermeture commande la réouverture du portail.
FONCTIONNEMENT AUTOMATIQUE AVEC ARRET
• Impulsion de départ, avec la barrière fermée : le portail s’ouvre.
• Impulsion de départ pendant l’ouverture: le portail s’arrête et entre en pause
automatiquement.
• Impulsion de départ pendant la pause: la lampe commence à clignoter et le portail se
ferme.
• Impulsion de départ pendant la fermeture: le portail invertit son mouvement.
FONCTIONNEMENT HOMME PRESENT - Ce mode de fonctionnement nécessite la
présence physique d’un opérateur pour ouvrir et fermer le portail ; l’entrée de la borne 6 a
la fonction d’entrée de fermeture. Pour commander l’ouverture de l’automatisme, presser
le bouton-poussoir de départ (entrée d’ouverture) et le maintenir enfoncé ; relâcher ce
bouton-poussoir pour bloquer le mouvement du portail. Pour fermer l’automatisme, presser
le bouton-poussoir de fermeture et le maintenir enfoncé ; si les cellules photoélectriques
sont activées, le dispositif bloque le mouvement du portail. Dans ce cas, l’opérateur devra
relâcher les boutons-poussoirs de commande et décider de la procédure à suivre en
pressant le bouton-poussoir d’ouverture ou de fermeture. Si les boutons-poussoirs
d’ouverture et de fermeture sont pressés en même temps, le dispositif bloque également
le mouvement du portail.
COMMUTATEUR DIP 3 (CELLULE PHOTOELECTRIQUE EN PAUSE) - Cet interrupteur
permet de sélectionner la fonction de la cellule photoélectrique en phase de pause quand
le mode de fonctionnement automatique est habilité. Avec l’interrupteur sur ON et
l’automatisme en pause, obscurcir et libérer les cellules photoélectriques pour forcer le
dispositif à commander 3 secondes de pré-clignotement et la fermeture, même si le temps
de pause n’est pas terminé. Avec l’interrupteur sur OFF, la fermeture ne pourra s’effectuer
qu’à la fin du temps de pause préétabli.
ajustage
trimmer
P3
fig. 1
fig. 2
11
DIP-SWITCH SW1
S1 S2 Mode de fonctionnement S3 Fonct. cellule photoélectrique
ON ON Automatique standard ON Re-fermeture immédiate
OFF ON
Semi-automatique avec
ARRET
OFF RAZ Temps de pause
ON OFF Automatique avec ARRET
OFF OFF Homme Présent
S4 Pré-clignotement
ON Activé
OFF Desactivé
