COMMUTATEUR DIP 4 (PRE-CLIGNOTEMENT) - Cet interrupteur permet d’actionner/
inhiber le pré-clignotement. La sélection s’effectue tant pour la phase d’ouverture que pour
la phase de fermeture. Si la fonction est activée, la lampe témoin et le clignotant seront
activés pendant 3 secondes avant que le portail n’entame son mouvement d’ouverture ou
de fermeture.

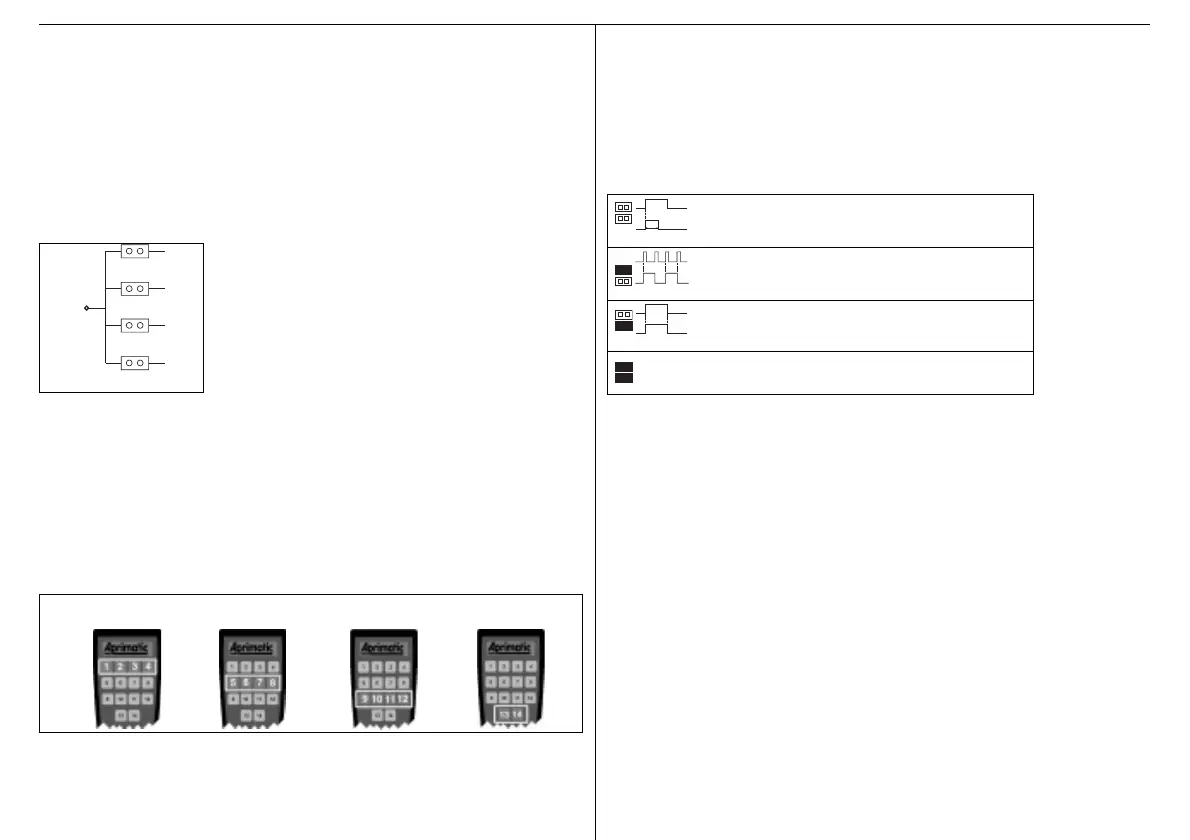

3.4 PROGRAMMATION DU RÉCEPTEUR
JP5-8 - (TOUCHE D’ACTIVATION) Les cavaliers JP5-8 permettent de sélectionner le
canal de sortie du récepteur, et donc la touche de la télécommande qui activera le signal
de sortie. Cette affectation se fait en fermant l’un seulement des cavaliers présents, selon
le schéma suivant:
JP5 – Canal 1 - Touche 1
JP6 – Canal 2 - Touche 2
JP7 – Canal 3 - Touche 3
JP8 – Canal 4 - Touche 4.
ATTENTION: Sous peine de rupture du dispositif, il ne
faut fermer qu’un seul cavalier.
JP3-4 - (RANGEE DES TOUCHES D’ACTIVATION)
Les récepteurs peuvent être utilisés aussi bien avec les télécommandes à 2 et 4 touches
qu’avec les télécommandes à 14 touches. Si utilisés en association avec les télécommandes
à 14 touches, il est possible de définir, par l’intermédiaire des cavaliers JP3 et JP4, à
quelle rangée de touches le récepteur doit répondre, selon le schéma suivant:
JP3 – JP4 ouverts: rangée 1 (Touches 1-4)
JP3 fermé: rangée 2 (Touches 5-8)
JP4 fermé: rangée 3 (Touches 9-12)
JP3 – JP4 fermés: rangée 4 (Touches 13-14).
REMARQUE: Le récepteur peut aussi recevoir des commandes données par des
télécommandes à 2 et 4 canaux (TR2 et TR4) uniquement si JP3 et JP4 sont laissés
ouverts (première configuration).
JP1-2 - (LOGIQUE DE FONCTIONNEMENT DES SORTIES)
Le mode de fonctionnement des canaux de sortie 3 et 4 peut être sélectionné par
l’intermédiaire des cavaliers JP1 et JP2 selon le schéma ci-dessous. Les canaux de sortie
1 et 2 fonctionnent en tous les cas avec une sortie à impulsion d’une durée de 1 seconde.
Le microprocesseur du récepteur lit la position des cavaliers JP1-4 à la mise sous tension
de l’appareil: si la configuration des cavaliers JP1-4 est modifiée, pour la rendre
opérationnelle, le récepteur doit être mis hors tension puis à nouveau sous tension.
4. CONTROLE DU FONCTIONNEMENT
Après avoir sélectionné le mode et les temps de fonctionnement, contrôler les dispositifs
externes reliés à la carte et vérifier l’état des LEDs.
4.1 CONTROLE DU FONCTIONNEMENT DES DISPOSITIFS EXTERNES
Entrée départ - Contact N.O., devant transmettre l’impulsion de démarrage à l’automatisme.
Entrée arrêt - Contact de sécurité N.F. prioritaire dans n’importe quel état et pour toutes
les fonctions. Si la fonction d’arrêt est activée, le dispositif commande l’arrêt du mouvement
du portail dans la position où il se trouve ; pour faire repartir le mouvement, presser le
bouton de démarrage qui commande la fermeture de l’automatisme. Quand l’entrée d’arrêt
est activée, le dispositif ignore toutes les autres commandes.
Entrée cellule photoélectrique - Contact de sécurité N.F. actif en phase de fermeture
uniquement. Si la cellule photoélectrique est activée, un arrêt d’1 seconde de l’automatisme
est commandé puis la réouverture du portail a lieu jusqu’à sa fin de course. Quand le portail
est ouvert et que les cellules photoélectriques sont obscurcies, celles-ci empêchent la re-
fermeture de l’automatisme.
Entrée sécurité ouverture/fermeture - Cette entrée reliée à la borne 6 a des fonctions
différentes selon le mode de fonctionnement sélectionné. Ci-après, la description des
fonctions disponibles.
JP8
Ch4
JP7
Ch3
JP6
Ch2
JP5
Ch1
OUT RX
JP3 OFF ON OFF ON
JP4 OFF OFF ON ON
Fonctionnement à impulsion. JP1 et JP2 ouverts: à
chaque commande donnée avec l’émetteur, la sortie
s’active pendant une seconde.
CONFIGURATION NON UTILISÉE. ENTRAÎNE LA DÉSACTIVATION
DES CANAUX DE SORTIE 3 ET 4.
Fonctionnement phase - phase. JP1 fermé : à chaque
commande donnée avec l’émetteur, la sortie change d’état
(ON ð OFF et OFF ð ON).
Fonctionnement continu. JP2 fermé : la sortie reste
active tant que la commande donnée par l’émetteur
est active.
activation touche
sortie
activation touche
sortie
activation touche
sortie
