ESPAÑOL
2. INSTALACIÓN
ATENCIÓN - La instalación del producto queda reservada al personal técnico calificado
del servicio de asistencia y/o montaje.
ATENCIÓN - La instalación eléctrica tendrá que estar realizada en conformidad con las
normativas vigentes en el país de uso.
ATENCIÓN - Cortar siempre la tensión antes de abrir el contenedor. Asegurarse de
disponer de una buena instalación de puesta a tierra y conectar siempre
esta última a los bornes relativos.
2.1 PREPARACIÓN
El equipo puede instalarse tanto en el interior que en el exterior del motor.
ATENCIÓN - El montaje en el interior del motor se admite únicamente si está previsto por
el fabricante.
En caso de montaje en el exterior, es necesario preparar las herramientas necesarias
para la fijación a la pared y las conexiones eléctricas y los dispositivos siguientes:
1. tacos de expansión Ø 6 mm
2. prensacables PG16 del tipo skintop
3. un interruptor multipolar con 3 mm de apertura mínima de los contactos
4. un pulsador de emergencia
5. cables aprobados para uso externo de 0,75 y 1,5 mm² de sección mínima
2.2 MONTAJE
La fijación del equipo no requiere la ejecución de taladrados.
1. Fijar el equipo a una altura mínima de 30 cm, utilizando los agujeros presentes en el
contenedor plástico.
2. Introducir los cables de conexión a través de los agujeros premarcados en el fondo
del contenedor y utilizando los prensacables indicados.
3. Instalar el interruptor multipolar equipo arriba.
4. Instalar un pulsador de emergencia en una posición desde la cual sea posible ver el
sistema de automatización y quitar tensión a la instalación.
5. Utilizar los cables de 1,5 mm² de sección para conectar la alimentación de la línea al
motor y los de 0,75 mm² para conectar los dispositivos de 24 VCC.
2.3 CONEXIONES ELÉCTRICAS

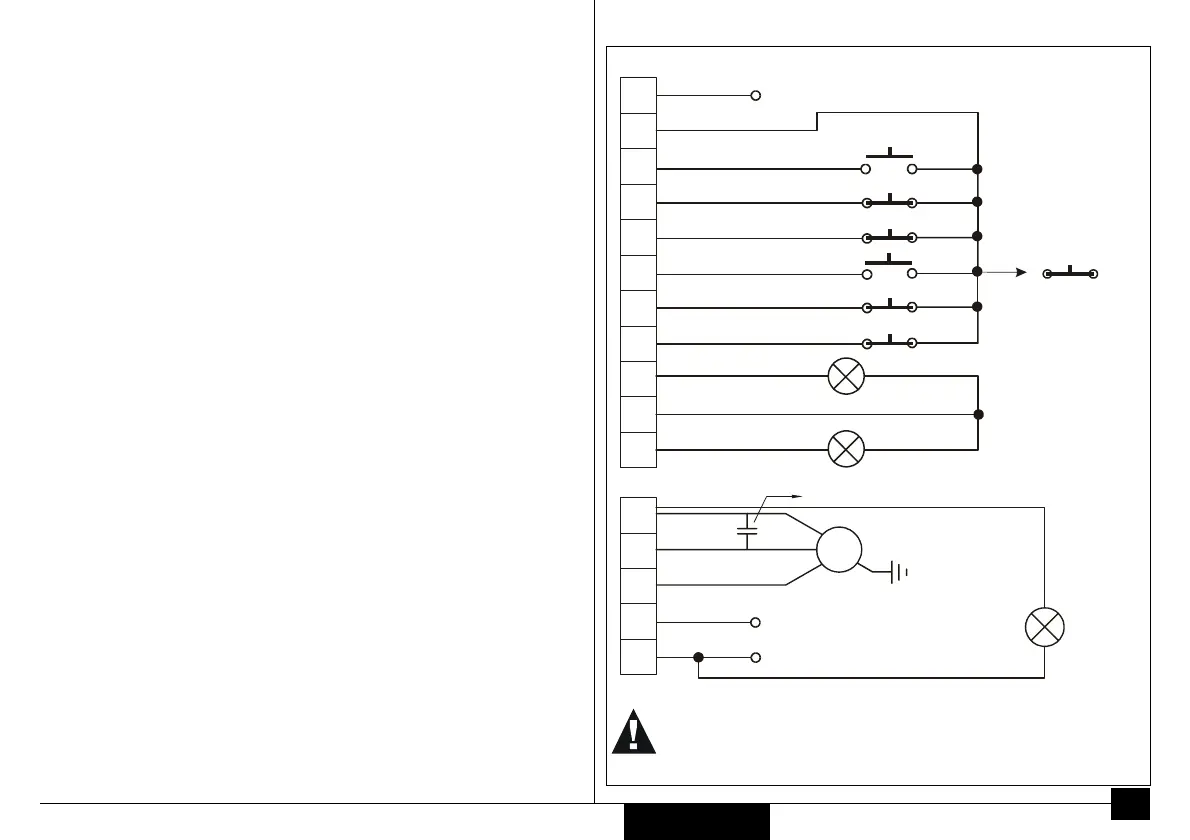

Realizar las conexiones eléctricas según el esquema al lado.
ATENCIÓN - Antes de realizar la conexión es necesario cortar la alimentación eléctrica
de la línea.
Si no se utilizan, puentear los contactos de seguridad bornes 2 y 4 (entrada
stop) y bornes 2 y 5 (entrada fotocélula).
La entrada del borne N. 6 adquiere su función, y cambia de N.A. a N.C., de
acuerdo con la selección de los dip-switches o de la lógica seleccionada.
18
K1
K2
+ 24 V
6
4
2
8
10
7
5
3
9
11
16
13
12
M
15
14
1
- 24 V Común
Stop
Fotocelula
Entrada cierre con Hombre presente
Tope limitador apertura
Luz de aviso máx. 3 W
Avisador luminoso LED
Apertura
Cierre
Tope limitador cierre
Condensador
Conectar la tierra del
motor al conductor de
tierra del equipo
Intermitente 230 V
Atención:
con esta conexión
no está conectado
el preintermitente
Contacto N.C. = Seguridad
apertura en los modos
Automático, Semiautomático
con stop y Automático con stop.
Start
Común
Neutro
Fase
Proteger con interruptor diferencial
Magnetotérmico 6 A intervención 30 mA
-
-
+
