Installation
16 DE 06|2019

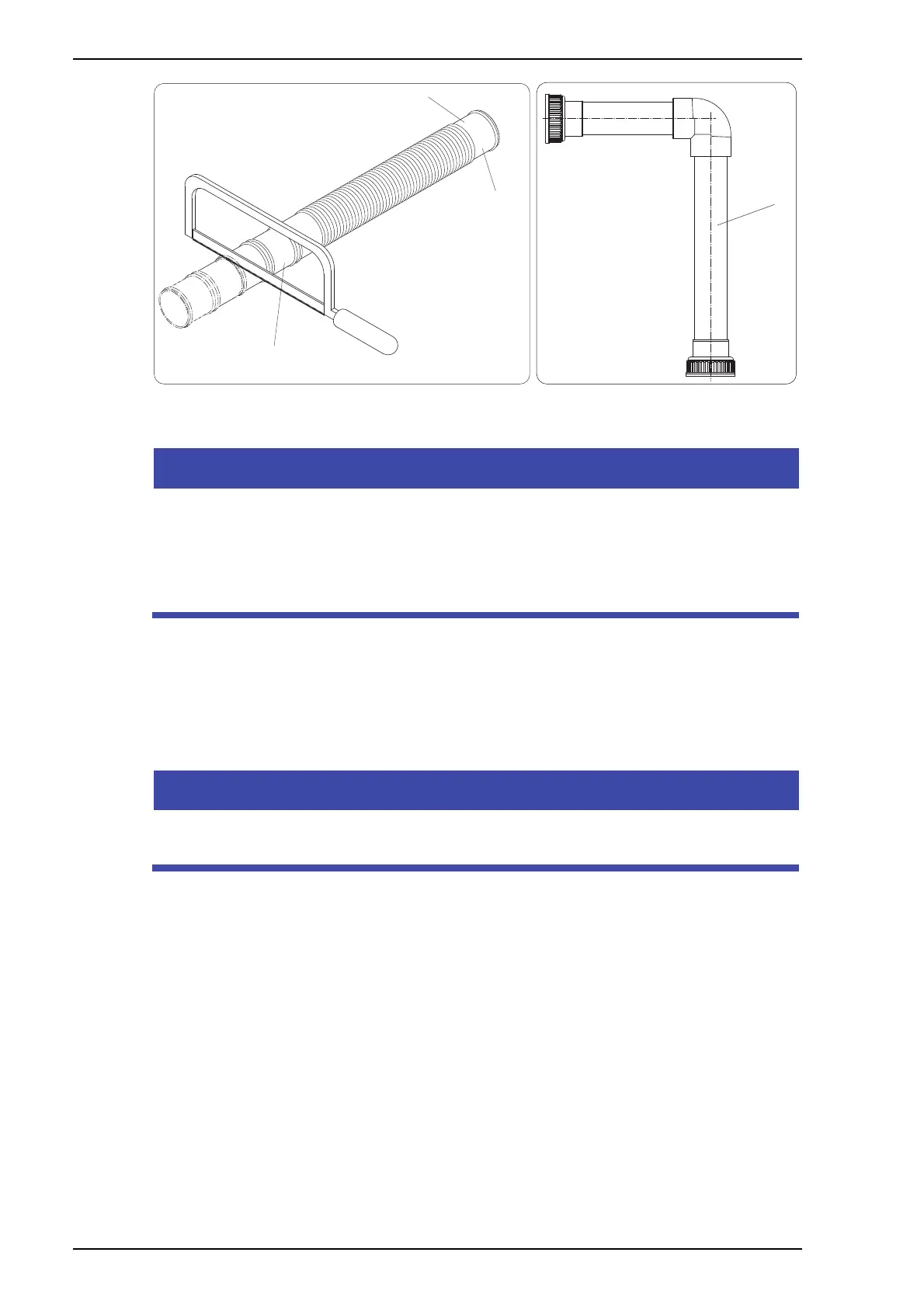

Anschluss Ventil
Anschluss Pumpe
(Druckstutzen)
18
WG23.400.005-1-P
Ø280, Ø330, Ø400
19
WG23.225.000-4-P
Ø500
4.2 Befüllen des Behälters mit Quarzsand
HINWEIS
Richtige Körnungsangabe verwenden: Eine zu große
Körnung verschlechtert die Filterqualität, eine zu kleine
Körnung hat zur Folge, dass der Sand mit ins Becken gespült
wird. Ideale Körnung: 0,4 mm bis 0,8 mm.
Der Filterbehälter (2) soll mit ca. 4 cm Sand gefüllt werden. Das
Steigrohr (4) mit drehender Bewegung mittig am Behälterboden
platzieren, damit die Einfüll- und Zentrierhilfe einwandfrei
aufgesetzt werden kann. Nun wird der Filtersand (nach Tabelle
5.2.1) in den Filterkessel (2) gefüllt.
HINWEIS
Es darf absolut kein Sand in das Rohr (4) fallen!
Jetzt kann das 6-Wege-Ventil (10) auf das Steigrohr (4) gesetzt
werden. Vorher jedoch die Einfüll- und Zentrierhilfe entfernen.
Das Ventil (10) inklusive O-Ring (9) mit den zwei Spannring-
hälften (13), Schrauben (14) und Muttern (15) mittig auf den
Filterbehälter (2) montieren (gegebenenfalls vorsichtig mit
Gummihammer ausrichten). Falls nötig, mit Hilfe einer Rohrzange
den Spannring (13) zusammenziehen. Abschließend den mittigen
Sitz kontrollieren.
