2.3 Collegamenti elettrici
ATTENZIONE !!!!!
Verificare che l’impianto di terra sia perfettamente funzionante e corrispondente alle
normative vigenti. Accertarsi della presenza di un interruttore differenziale ad alta
sensibilità (0.03 A). Verificare che i valori di targa della pompa siano compatibili con
quelli della rete elettrica. Non installare mai la pompa direttamente in parallelo a
carichi induttivi (es.: motori/Elettrovalvole) ma se necessario usare un “relè
d’isolamento”. All’interno della pompa sono presenti due protezioni : un varistore ed
un fusibile.

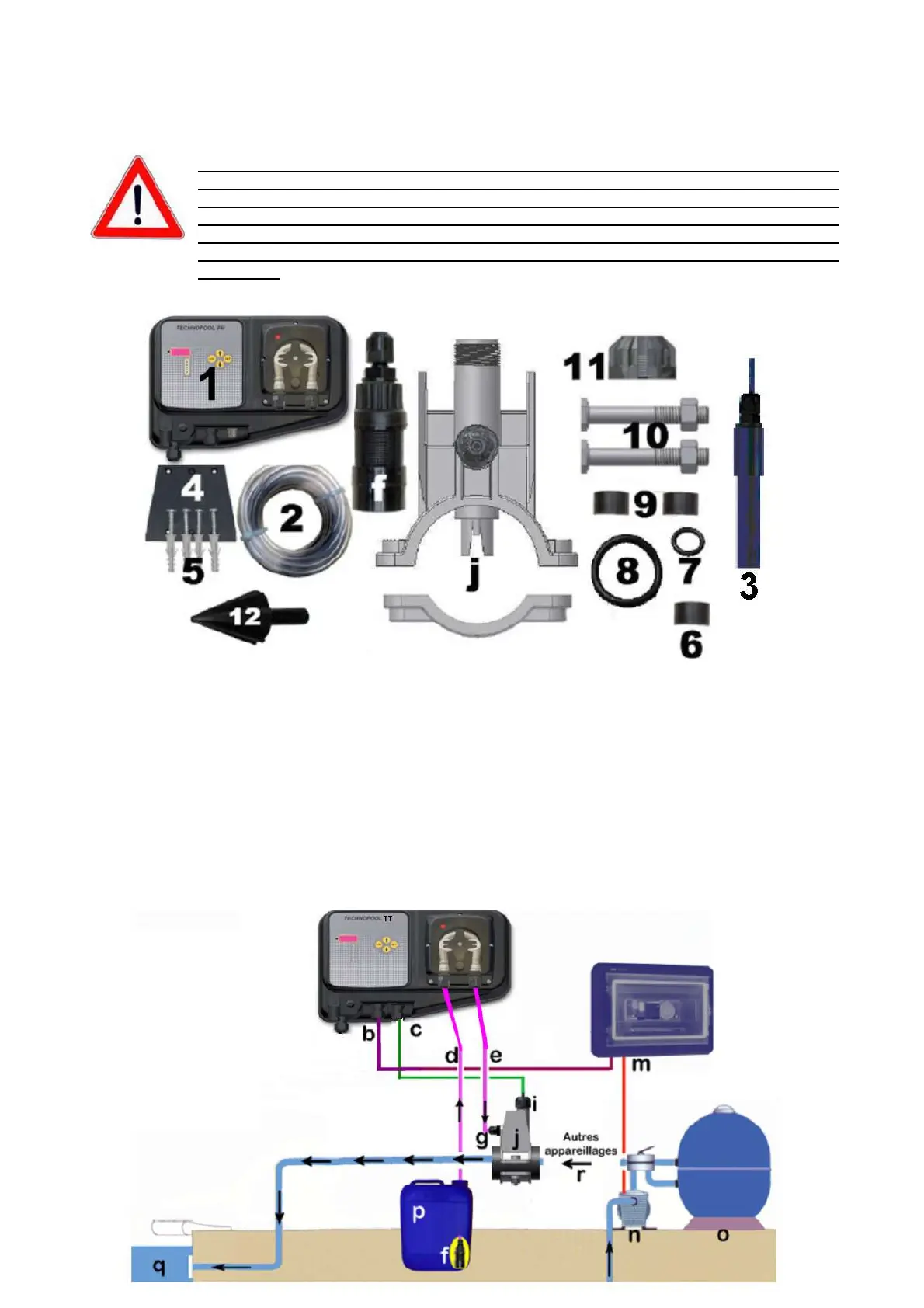

2.4 Accessori forniti:
1 Pompa dosatrice Technopool 2 Tubo di aspirazione e mandata prodotto
3 Sonda di Temperatura 4 Staffa di fissaggio a parete
5 Quattro tasselli per fissaggio a parete 6 Distanziali per tenuta sonda (X2)
7 O-ring per tenuta su sonda (X2) 8 O-ring di tenuta per porta-sonda J
9 Distanziali per adattamento a D63 10 Viti e dati per chiusura porta-sonda J
11 Ghiera di serraggio e protezione sonda 12 Punta per foratura Ø 24 mm
f Filtro di aspirazione prodotto
j Porta-sonda a iniezione 2 in 1
2.5 Schema di installazione elettrico e idraulico
